Système K2 WallPV CarrierRail
CarrierRail; 2.97 m
Réf. produit :
2001014

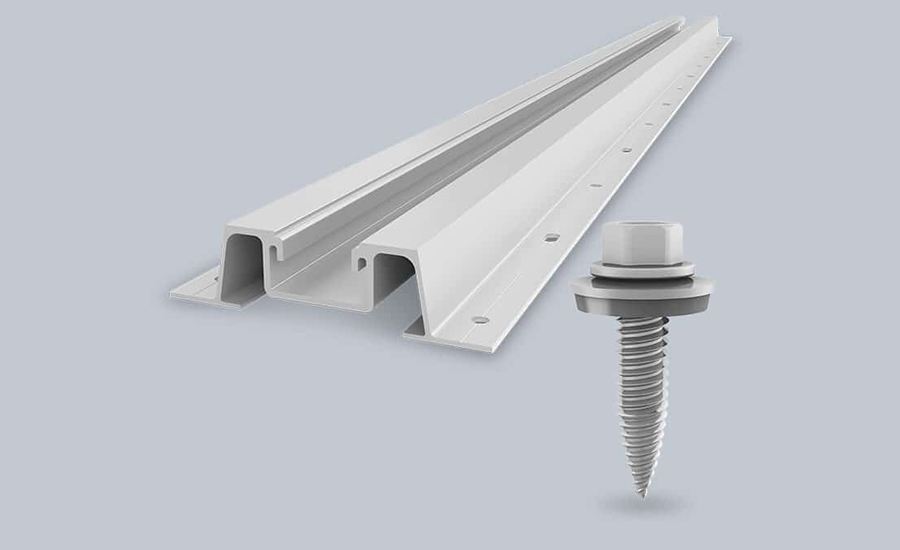

Le CarrierRail K2 est utilisé comme rail de base pour le montage de façades sur des éléments muraux en sandwich. Fabriqué en aluminium EN AW 6063 T66 pour une durabilité et une fiabilité maximales.
InsertionRail 2.0 - 30; 5.70 m
Réf. produit :
2004339
L'InsertionRail 2.0 est idéal pour le montage de modules solaires avec une hauteur de cadre de 30 mm et convient aussi bien pour le montage sur toit incliné que pour le montage en façade. Grâce à l'utilisation simple du CrossConnector 2.0, il peut être monté sans problème sur n'importe quel rail de montage K2. De plus, il permet une intégration directe dans le BasicClip, similaire à la fonctionnalité du BasicRail. Ce rail d'insertion polyvalent rend l'installation encore plus efficace et adaptable. Matériau : aluminium EN AW 6063 T66
InsertionRail 2.0 - 40; 5.70 m, anodisé noir
Réf. produit :
2004335
L'InsertionRail 2.0 est idéal pour le montage de modules solaires avec une hauteur de cadre de 40 mm et convient aussi bien pour le montage sur toitures inclinées que pour le montage en façade. Grâce à l'utilisation simple du CrossConnector 2.0, il peut être monté sans problème sur n'importe quel rail de montage K2. De plus, il permet une intégration directe dans le BasicClip, similaire à la fonctionnalité du BasicRail. Ce rail d'insertion polyvalent rend l'installation encore plus efficace et adaptable. Matériau : aluminium EN AW 6063 T66, anodisé noir. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
InsertionRail 2.0 - 30, anodisé noir
Réf. produit :
2004316
L'InsertionRail 2.0 est idéal pour le montage de modules solaires avec différentes hauteurs de cadre. Il convient aussi bien pour le montage sur toit incliné que pour le montage en façade. Grâce à l'utilisation simple du CrossConnector 2.0, il peut être monté sans problème sur n'importe quel rail de montage K2. De plus, il permet une intégration directe dans le BasicClip, similaire à la fonctionnalité du BasicRail. Ce rail d'insertion polyvalent rend l'installation encore plus efficace et adaptable. Matériau : aluminium EN AW 6063 T66, anodisé noir
InsertionRail 2.0 - 35; 3.65 m, anodisé noir
Réf. produit :
2004331
L'InsertionRail 2.0 est idéal pour le montage de modules solaires avec une hauteur de cadre de 35 mm et convient aussi bien pour le montage sur toit incliné que pour le montage en façade. Grâce à l'utilisation simple du CrossConnector 2.0, il peut être monté sans problème sur n'importe quel rail de montage K2. De plus, il permet une intégration directe dans le BasicClip, similaire à la fonctionnalité du BasicRail. Ce rail d'insertion polyvalent rend l'installation encore plus efficace et adaptable. Matériau : aluminium EN AW 6063 T66, anodisé noir. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
InsertionRail 2.0 CrossConnector-T Set
Réf. produit :
2004812
Le CrossConnector 2.0 T-Set permet de fixer sans problème l'InsertionRail 2.0 à n'importe quel rail de montage K2. Les vis sont placées à l'extérieur de l'InsertionRail monté, ce qui offre l'avantage de pouvoir déplacer le rail, y compris le CrossConnector, verticalement sur le rail, même après le montage. Tous les accessoires nécessaires au montage sont inclus dans ce kit. Matériaux : aluminium EN-AW 6060 T66 ; acier inoxydable 1.4301 ; A2-70, TPC.
InsertionRail 2.0 CrossConnector-T Set, anodisé noir
Réf. produit :
2004813
Le CrossConnector 2.0 T-Set permet de fixer sans problème l'InsertionRail 2.0 à n'importe quel rail de montage K2. Les vis sont placées à l'extérieur de l'InsertionRail monté, ce qui offre l'avantage de pouvoir déplacer le rail, y compris le CrossConnector, verticalement sur le rail, même après le montage. Tous les accessoires nécessaires au montage sont inclus dans ce kit. Matériaux : aluminium EN-AW 6060 T66 anodisé noir ; acier inoxydable 1.4301 ; A2-70, TPC. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
CrossConnector Clip
Réf. produit :
2004916
Le CrossConnector Clip fixe l'InsertionRail 2.0 dans le CrossConnector-T et empêche le rail de se détacher du CrossConnector.
InsertionRail 2.0 Cover; 2.85 m, anodisé noir
Réf. produit :
2004665
L'InsertionRail 2.0 Cover 30 fait office de cache horizontal de l'InsertionRail 2.0 pour les cadres de 30 mm de hauteur et se clipse sur le rail de montage aussi bien en haut qu'en bas du bloc de modules. Ce cache-rail empêche l'accumulation de saletés ou d'eau dans les rails d'insertion tout en contribuant à l'esthétique de l'ensemble. Matériau : Aluminium EN AW-6063 T66, anodisé noir. La finition anodisée peut présenter de légères rayures dues à l'emballage et au transport.
InsertionRail 2.0 Cover 30; 2.85 m
Réf. produit :
2004680
L'InsertionRail 2.0 Cover 30 fait office de cache horizontal de l'InsertionRail 2.0 pour les cadres de 30 mm de hauteur et se clipse sur le rail de montage aussi bien en haut qu'en bas du bloc de modules. Ce cache-rail empêche l'accumulation de saletés ou d'eau dans les rails d'insertion tout en contribuant à l'esthétique de l'ensemble. Matériau : aluminium EN AW 6063 T66
InsertionRail 2.0 Cover 35; 3.65 m, anodisé noir
Réf. produit :
2004333
L'InsertionRail 2.0 Cover 35 fait office de cache horizontal de l'InsertionRail 2.0 pour les cadres de 35 mm de hauteur et se clipse sur le rail de montage aussi bien en haut qu'en bas du bloc de modules. Ce cache-rail empêche l'accumulation de saletés ou d'eau dans les rails d'insertion tout en contribuant à l'esthétique de l'ensemble. Matériau : aluminium EN AW 6060 T66 , anodisé noir. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
InsertionRail 2.0 Connecteur de rail
Réf. produit :
2004355
L'InsertionRail 2.0 RailConnector permet une connexion simple et rapide de deux InsertionRails 2.0 K2. Sans accessoire supplémentaire, le connecteur est simplement inséré dans deux InsertionRails 2.0 pour créer une connexion stable entre les deux rails de montage. Matériau : aluminium EN AW-6063 T66
InsertionRail 2.0 Connecteur de rail, anodisé noir
Réf. produit :
2004322
L'InsertionRail 2.0 RailConnector permet une connexion simple et rapide de deux InsertionRails 2.0 K2. Sans accessoire supplémentaire, le connecteur est simplement inséré dans deux InsertionRails 2.0 pour créer une connexion stable des deux rails de montage. Matériau : aluminium EN AW-6063 T66, anodisé noir. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
Vis à tôle autoperceuse K2 à tête hexagonale avec rondelle d’étanchéité 5.5x25
Réf. produit :
2005033
Vis autotaraudeuse pour tôle hexagonale 5,5x25 mm. Fixation du CarrierRail sur des profilés métalliques à paroi mince pour installations PV, Pour une mise en œuvre sans enlèvement de copeaux, autorisée pour la tôle d'acier à partir de 0,4 mm et pour l'aluminium à partir de 0,5 mm jusqu'à 1,25 mm d'épaisseur. Avec agrément technique. Matériau : acier inoxydable A2, EPDM
Vis à tôle autoperceuse hexagonale 5,5 x19
Réf. produit :
2004432
La vis autoperceuse 5,5 x19 est spécialement conçue pour les fixations de façade en aluminium (jusqu'à 4 mm) et garantit une solution de fixation fiable. Cette vis est utilisée pour fixer les articles 2004288 - CarrierRail AntiSlip Plate et 2004289 - Rail AntiSlip Clip. Matériau : acier inoxydable A4. Fabricant : Hilti.
Fiche à ressort
Réf. produit :
2001196
Bouchon à ressort DIN 11024. Matériau : Acier inoxydable A2-AISI304
Collier de serrage
Réf. produit :
2002870
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
InsertionRail 2.0 EndStop
Réf. produit :
2004372
L'EndStop 2.0 est une équerre d'extrémité pour le K2 InsertionRail 2.0, elle est livrée avec une vis à six pans creux filetée M8x8 prémontée. L'équerre d'extrémité assure non seulement une finition esthétique du rail, mais fait également office de sécurité latérale pour les modules insérés afin d'éviter qu'ils ne glissent. Matériau : aluminium EN AW-6063 T66, acier inoxydable
FixStop 2.0
Réf. produit :
2004370
Le FixStop 2.0 garantit une fixation fiable, par exemple dans le système InsertionRail 2.0 (façade ou toit en pente) sur le CrossConnector 2.0, ainsi que dans le système BasicRail (Landscape) avec l'AddOn XS, afin d'empêcher les rails de sortir. Le FixStop 2.0 est livré pré-assemblé avec une vis sans tête à six pans creux M8x8 pour un montage simple et rapide.
ModuleSafety
Réf. produit :
2004290
Das K2 ModuleSafety wurde speziell für die Verwendung mit der K2 InsertionRail in Verbindung mit dem WallPV System entwickelt. Es fungiert als Abstandhalter zwischen zwei Modulen und gewährleistet die Einhaltung des vorgeschriebenen Abstands zwischen ihnen. Material: EPDM Shore A 70
InsertionRail 2.0 EndStop S, noir
Réf. produit :
2004692
L'EndStop 2.0 est une équerre d'extrémité pour le K2 InsertionRail 2.0. L'équerre d'extrémité empêche les modules insérés de glisser, car elle fait office de sécurité esthétique latérale. Matériau : 1.4301 (X5CrNi18-10), couleur noir
InsertionRail 2.0 EndStop S
Réf. produit :
2004693
L'EndStop 2.0 est une équerre d'extrémité pour le K2 InsertionRail 2.0. L'équerre d'extrémité empêche les modules insérés de glisser, car elle fait office de sécurité esthétique latérale. Matériau : 1.4301 (X5CrNi18-10)
TerraGrif PL
Réf. produit :
2004102
Le TerraGrif PL peut être utilisé pour réaliser l'équipotentialité des composants K2 MiniFive dans le système K2 MiniRail MK2. Il est également possible de l'utiliser pour réaliser une compensation de potentiel dans le système InsertionRail 2.0. Matériau : acier inoxydable (301 TA)
TerraGrif K2U17 Portrait
Réf. produit :
2000056
Les accessoires de montage permettent d'équilibrer le potentiel des systèmes de montage K2 ou de mettre à la terre les cadres de modules. Le TerraGrif K217 peut être facilement fixé sur la face inférieure du cadre de module et est compatible avec presque tous les types de modules. Le matériel est en acier inoxydable 301 TA et peut être placé dans la zone de l'élévation voisine ou des composants du système de montage.
CarrierRail AntiSlip Plate
Réf. produit :
2004288
La sécurité anti-glissement est compatible avec le CarrierRail. Elle offre une sécurité supplémentaire pour le système WallPV. La sécurité anti-glissement est placée sous le CrossConnector inférieur ou le support de module inférieur afin d'éviter tout glissement. La fixation se fait à l'aide de deux vis 5.5x19 (2004432). Matériau : aluminium EN AW 6063 T66
InsertionRail 2.0 CrossConnector
Réf. produit :
2004374
Article alternatif: 2004812Le kit CrossConnector 2.0 permet de fixer sans problème l'InsertionRail 2.0 à n'importe quel rail de montage K2. Les vis sont placées à l'extérieur de l'InsertionRail monté, ce qui offre l'avantage de pouvoir déplacer le rail, y compris le CrossConnector, verticalement sur le rail, même après le montage. Tous les accessoires nécessaires au montage sont inclus dans ce kit. Matériaux : Aluminium EN-AW 6060 T66 ; acier inoxydable 1.4301 ; A2-70
InsertionRail 2.0 CrossConnector, anodisé noir
Réf. produit :
2004375
Article alternativ: 2004813Le kit CrossConnector 2.0 permet de fixer sans problème l'InsertionRail 2.0 à n'importe quel rail de montage K2. Les vis sont placées à l'extérieur de l'InsertionRail monté, ce qui offre l'avantage de pouvoir déplacer le rail, y compris le CrossConnector, verticalement sur le rail, même après le montage. Tous les accessoires nécessaires au montage sont inclus dans ce kit. Matériaux : aluminium EN-AW 6060 T66 anodisé noir ; acier inoxydable 1.4301 ; A2-70. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
InsertionRail 2.0 EndStop, anodisé noir
Réf. produit :
2004373
Article alternatif: 2004692L'EndStop 2.0 est une équerre d'extrémité pour le K2 InsertionRail 2.0, elle est livrée avec une vis à six pans creux filetée M8x8 prémontée. L'équerre d'extrémité assure non seulement une finition esthétique du rail, mais fait également office de sécurité latérale pour les modules insérés afin d'éviter qu'ils ne glissent. Matériau : aluminium EN AW-6063 T66 anodisé noir, acier inoxydable. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
Ruban CarrierRail PE ; 20m
Réf. produit :
2001015
Une bande de séparation épaisse en PE, autocollante sur une face, doit être appliquée sur toute la surface de la face inférieure du CarrierRail (2001014). Elle a une épaisseur de 3 mm.
K2 Échantillon manuel WallPV CarrierRail
Réf. produit :
2004467
Pièce d'exposition du K2 WallPV CarrierRail composée de
- CarrierRail EPDM InsertionRail 2.0 30 - InsertionRail 2.0 Cover 30 - FixStop
- EndStop 1 - CrossConnector -ModuleSafety - Self-Tapping metal screw 5.5x19-
CarrierRail AntiSlip Plat
Système K2 WallPV CarrierRail
Les façades de bâtiments en panneaux sandwich représentent une grande partie des installations PV verticales. Notre système CarrierRail pour les panneaux FischerTHERM Carrier® de Fischer Profil GmbHet les panneaux sandwich MONTANATHERM de Montana Bausysteme AG est la solution. Grâce aux vis et rails d'insertion, l'installation est rapidement réalisée.
- Solution de montage approuvée par les autorités de construction avec installation rapide
- La solution pour les façades avec FischerTHERM Carrier® et les panneaux sandwich MONTANATHERM sur les grands bâtiments tertiaires
- Peut être combiné avec un revêtement de façade
Système K2 WallPV CarrierRail
Caractéristiques
Les façades de bâtiments avec des panneaux sandwich sont un grand champ d'application pour les installations photovoltaïques verticales.
Il s’agit d’un système de support homologué pour les panneaux FischerTHERM Carrier® de Fischer Profil GmbH. En outre, il peut également être utilisé sur les panneaux MONTANATHERM. Une grande partie des bâtiments commerciaux et industriels modernes sont aujourd’hui construits avec ce matériau.

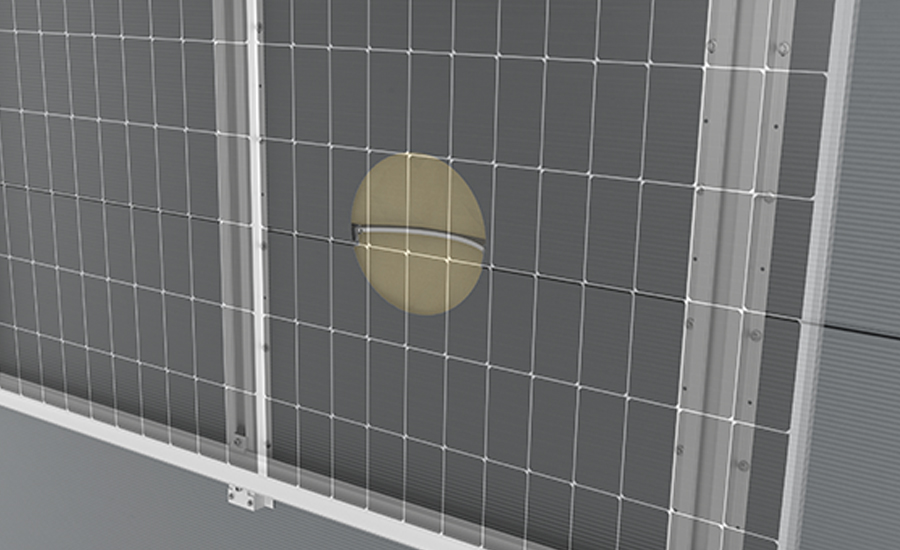

Grâce aux vis autotaraudeuses et au système d’insertion InsertionRail pour les modules PV, l’installation se fait à grande vitesse.
Le CarrierRail est monté avec des vis à tôle fine homologuées pour la construction, qui assurent l'étanchéité et qui ont été testées dans le domaine de la toiture.
Le fameux écrou-prisonnier MK2 et autres composants pour la fixation des modules utilisent des principes de montage K2 bien connus.
Les InsertionsRails argentés ou noirs donnent un aspect esthétique à l'ensemble et rigidifient le système.
Les rails d’insertion de couleur brute ou noire donnent un aspect esthétique à l’ensemble du système. La ventilation à l’arrière des modules n’en est pas affectée.
Système K2 WallPV CarrierRail
| CarrierRail | |
|---|---|
| DOMAINES D'APPLICATION | Facade |
| TYPE DE FIXATION | sur profilé sandwich |
| Séparations thermiques | Après 13,60m (vertical) et 21,0m (horizontal), une séparation thermique doit être installée. |
| Distances minimales | Aucun à prendre en compte. |
| Angle d'inclinaison | Parallèle à la façade |
