Système K2 Dome Zero
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
Appui Mat S. Grâce à son élasticité, il absorbe les tolérances et protège la membrane du toit. Convient pour le K2
BasicRail
22. Matériau: EPDM
Elément de jonction permettant la liaison entre deux rails
BasicRail
22 K2 ou FlatRail . Vis incluses. Matériau: aluminium EN AW-6063 T66, acier inox A2
Composant pour l'élévation du module parallèle au toit du système Dome Zero. Le pic est fixé au
BasicRail
avec une vis à tête creuse et MK2. Matériau : Aluminium EN AW-6063 T66

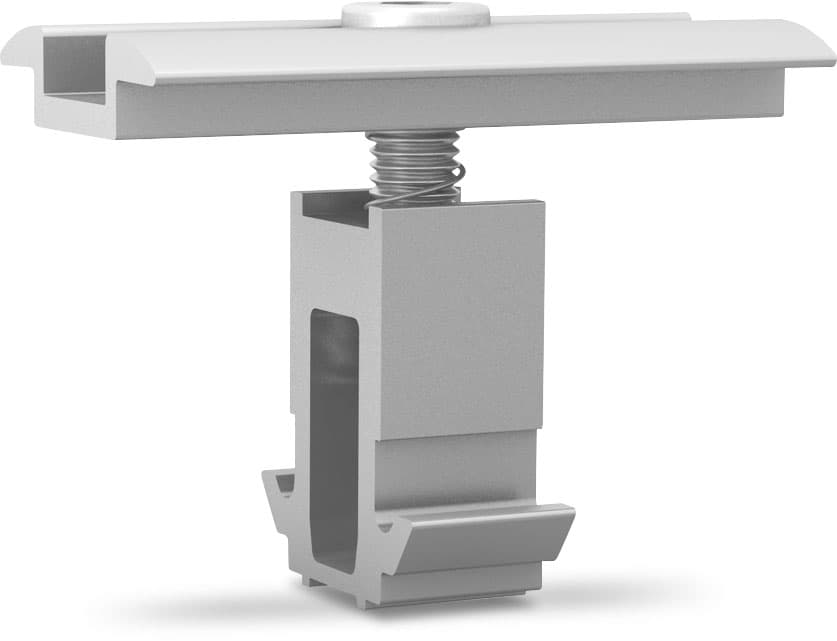

Etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium EN AW 6063 T66; EN AW 6082 T6, inox (1.4301)
Etriers final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301)
Accessoires de montage pour DomeClamp Pince pour module établissant une liaison équipotentielle du système de montage K2 Dome 6 ou pour la mise à la terre des cadres des modules.
Noir anodisé / etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé EN AW 6063 T66; EN AW 6082 T6, inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Noir anodisé / etrier final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Pour le lestage sur le système de toiture plate K2 Dome 6 Classic. Placez deux SpeedPorters à distance l'un de l'autre, en fonction de la taille des briques, sur le
BasicRail (jusqu'à environ 40 kg) sur ceux-ci. Matériau : aluminium
Porter K2 pour un éventuel lestage rapide et simple pour les systèmes K2 Dome Zero et le système K2 Dome 6 Classic LS. Le Porter peut être utilisé pour des modules d'une largeur allant jusqu'à 1320 mm pour le système Dome Zero et pour des modules d'une longueur de 1562 à 2390 mm pour le système Dome 6 Classic LS. Longueur totale du Porter : 1365 mm ; Lestage maximal autorisé : 178 kg. Matériau : aluminium EN AW 6063 T66
L d’écrou-prisonnier s d’insère sur le rail K2* à n d’importe quelle hauteur . Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: Aluminium, PA. * excepté MiniRail, MicroRail et Dome V & Dome 6 Peak
L d’écrou-prisonnier s d’insère sur le rail K2 à n d’importe quelle hauteur. Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: acier inox 1.4301, PA.
Vis à tête cylindrique denture de blocage M8x20 ISO 4762. Clé de: 6. Matériau: Acier inox A2
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
Le PVX Multimount, résistant aux UV, est un système de gestion de câbles polyvalent pour toits plats. Il est composé à 80% de plastique recyclé. Plateau à mailles compatible : 2004054. Matériau: PE et ASA
Performa mesh tray pour la gestion des câbles sur le toit plat. Compatible avec le PVX Multimount (2003137). Dimensions (Lxlxh) : 3000 x 100 x 75 mm. Diamètre du câble : 3,9 mm. Matériau : acier (zinc+)
Connecteur Performa mesh tray pour l'article 2004054. Deux connecteurs sont nécessaires par plateau de maille. Dimensions (Lxlxh) : 86 x 30 x 10 mm. Matériau : acier à ressort (zinc)
Accessoires de fixation pour le montage du système K2 Dome 6 sur les toits ≥ 3° sur un pied de montage. Selon le pied de montage, un grimpeur M10 ou M12 et une plaque d'adaptation sont nécessaires séparément. Convient aux modules de 828 à 1325 mm de long. Matériaux : aluminium, acier inoxydable, PA
Outil de distance pour le système Dome K2. Longueur : 2,50 m. Matériel : Aluminium, Acromide
Poids pour mesurer le coefficient de frottement sur la surface du toit.
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Avec écrou prisonnier MK2, Rondelle (8,4 x 20 x 1,2 mm) et tête cylindrique M8x30 inclus.
Kit de 2 Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Utilisation universelle comme serre-câbles en T, serre-câbles croisé, serre-câbles parallèle et serre-câbles de jonction. Avec tête cylindrique M8x40, 2x Rondelle 8,4 x 20 x 1,2 mm et écrous à embase avec cran d’arrêt M8 inclus.
Article alternatif : 2004278Rail de montage K2 longueur 4.40m. Pour toitures à tà´le trapézö¯dale, fixation directement dans la couverture via les
BasicClip
(1001164). Matériau : Aluminium EN AW-6063 T66
Système K2 Dome Zero
Système de montage parallèle à la toiture adapté aux pentes de toit jusqu'à 10° avec des couvertures de toit plat typiques.
- Système de montage parallèle au toit pour les toitures terrasses avec les composants du Dome 6
- Convient pour des des pentes de toit allant jusqu'à 10°, avec des toitures terrasses typiques
- Positionnement vertical ou horizontal des modules
- Faible hauteur d'installation - système peut être dissimulé derrière un acrotère
Système K2 Dome Zero
Système K2 Dome Zero
Données techniques
| Système Dome Zero | |
|---|---|
| Domaine d’utilisation |
Toitures terrasses < 10° avec film ou revêtement bitumineux, sur béton, gravier |
| Type de fixation / Raccordement à la toiture |
|
| Conditions |
|
| Spécifications techniques |
|
| Distance minimale au bord du toit |
600mm |
| Angle d'inclinaison |
0° |
| Material |
|
Vues de côté
Système K2 Dome Zero
