Système K2 Dome 6
Ensemble de rails de base préassemblés pour le système S-Dome 6.15 pour des largeur des modules de 1061-1170 mm. Comprend
BasicRail
, Dome SD, EndPlate et Mat S. Matériaux : aluminium, EPDM, acier inoxydable
Ensemble de rails de base préassemblés pour le système D-Dome 6.10 pour des largeur des modules de 1061-1170 mm. Comprend
BasicRail
2.48 m, Dome SD, MidPlate et Mat S. Matériaux : aluminium, EPDM, acier inoxydable
Ensemble de rails de base préassemblés pour le système S-Dome 6.10 pour des largeur des modules de 1061-1170 mm. Comprend
BasicRail
1.50 m, Dome SD, EndPlate et Mat S. Matériaux : aluminium, EPDM, acier inoxydable
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
Appui Mat S. Grâce à son élasticité, il absorbe les tolérances et protège la membrane du toit. Convient pour le K2
BasicRail
22. Matériau: EPDM
Rail de jonction utilisé comme élément de jonction entre deux rails Dome 6 Base Set. Y compris les accessoires et les liaisons équipotentielles. Matériel: aluminium, acier inox
Elément de jonction permettant la liaison entre deux rails
BasicRail
22 K2 ou FlatRail . Vis incluses. Matériau: aluminium EN AW-6063 T66, acier inox A2
Bauteil für die Modul-Aufständerung des Dome 6.15 Systems. Material: Aluminium EN AW-6063 T66
Élément de support du module frontal pour le système Dome 6.10. Matériau : Aluminium
Élément de support du module frontal pour le système Dome 6.15. Matériau : Aluminium
Composant pour l'élévation du module du système Dome 6.10. Le pic peut être encliqueté dans la plaque de base pré-assemblée ou fixé directement sur le
BasicRail
à l'aide d'un boulon à tête creuse et MK2. Matériau : Aluminium EN AW-6063 T66
Etriers final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301)
Accessoires de montage pour DomeClamp Pince pour module établissant une liaison équipotentielle du système de montage K2 Dome 6 ou pour la mise à la terre des cadres des modules.
Noir anodisé etrier intermédiaire universel pour la fixation de modules photovoltaïques sur les système K2 Dome 6. TerraGrif K2MI Duo inclus. Matériau: aluminium anodisé EN AW 6063 T66; EN AW 6082 T6, inox (1.4301)
Etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium EN AW 6063 T66; EN AW 6082 T6, inox (1.4301)
Noir anodisé / etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé EN AW 6063 T66; EN AW 6082 T6, inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Noir anodisé / etrier final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Windbreaker K2 pour évacuer le vent à l’arrière du S-Dome 6.15 système. Convient pour des longueurs de module de 1799 mm - 2150 mm. Matériau: Acier avec revêtement Magnelis ZM310
K2 Windbreaker (déflecteur de vent) pour dévier le vent sur les dos du système K2 S-Dome 6.15 Classic LS. Convient aux modules de 1562 mm à 2390 mm. Matériau : Magnelis 1.0242 (S250GD+ZM310)
K2 Windbreaker (déflecteur de vent) pour dévier le vent sur les dos du système K2 S-Dome 6.10 Classic LS. Convient aux modules de 1562 mm à 2390 mm. Matériau : Magnelis 1.0242 (S250GD+ZM310)
Windbreaker K2 pour évacuer le vent à l’arrière du S-Dome 6.10 système. Convient aux modules de 2045 mm à 2398 mm. Matériau: Acier avec revêtement Magnelis ZM310
Porter K2 pour un éventuel lestage rapide et simple pour les systèmes K2 Dome Zero et le système K2 Dome 6 Classic LS. Le Porter peut être utilisé pour des modules d'une largeur allant jusqu'à 1320 mm pour le système Dome Zero et pour des modules d'une longueur de 1562 à 2390 mm pour le système Dome 6 Classic LS. Longueur totale du Porter : 1365 mm ; Lestage maximal autorisé : 178 kg. Matériau : aluminium EN AW 6063 T66
Porter K2 pour un éventuel lestage rapide et simple pour les systèmes Dome 6. Convient pour des longueurs de module de 2048– 2405 mm. Longueur totale Porter : 2450 mm ; Ballast maximum autorisé : 148 kg. Matériau : Aluminium EN AW 6063 T66
Pour le lestage sur le système de toiture plate K2 Dome 6 Classic. Placez deux SpeedPorters à distance l'un de l'autre, en fonction de la taille des briques, sur le
BasicRail (jusqu'à environ 40 kg) sur ceux-ci. Matériau : aluminium
L d’écrou-prisonnier s d’insère sur le rail K2* à n d’importe quelle hauteur . Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: Aluminium, PA. * excepté MiniRail, MicroRail et Dome V & Dome 6 Peak
L d’écrou-prisonnier s d’insère sur le rail K2 à n d’importe quelle hauteur. Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: acier inox 1.4301, PA.
Vis à tête cylindrique denture de blocage M8x20 ISO 4762. Clé de: 6. Matériau: Acier inox A2
Vis à tôle autoperceuse K2 à tête hexagonale avec rondelle d’étanchéité 4,8x20
Réf. produit : 2003427
Vis auto-taraudeuse Dia 4,8x20 mm pour le montage du S-Dome 6 Windbreaker.
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
Le PVX Multimount, résistant aux UV, est un système de gestion de câbles polyvalent pour toits plats. Il est composé à 80% de plastique recyclé. Plateau à mailles compatible : 2004054. Matériau: PE et ASA
Performa mesh tray pour la gestion des câbles sur le toit plat. Compatible avec le PVX Multimount (2003137). Dimensions (Lxlxh) : 3000 x 100 x 75 mm. Diamètre du câble : 3,9 mm. Matériau : acier (zinc+)
Connecteur Performa mesh tray pour l'article 2004054. Deux connecteurs sont nécessaires par plateau de maille. Dimensions (Lxlxh) : 86 x 30 x 10 mm. Matériau : acier à ressort (zinc)
Accessoires de fixation pour le montage du système K2 Dome 6 sur les toits ‰¥ 3 ° sur un pied de montage. Selon le pied de montage, un grimpeur M10 ou M12 et une plaque d'adaptation sont nécessaires séparément. Convient aux modules de 1617 à 2392 mm de long. Matériaux : aluminium, acier inoxydable, PA
Accessoires de fixation pour le montage du système K2 Dome 6 sur les toits ≥ 3° sur un pied de montage. Selon le pied de montage, un grimpeur M10 ou M12 et une plaque d'adaptation sont nécessaires séparément. Convient aux modules de 828 à 1325 mm de long. Matériaux : aluminium, acier inoxydable, PA
K2 Climber avec trou oblong pour fixer le rail de montage K2 SingleRail ou CrossRail au boulon de suspension M12 ou comme élément de liaison entre le pied de montage pour toit plat et le Dome FixPro. Matériau : Aluminium EN AW-6063 T66
Plaque d'adaptation pour boulons de suspension M10 en combinaison avec le Climber M10 ou comme pièce accessoire pour l'article Dome FixPro. Dimensions : 50x90. Matériau : aluminium
Outil de distance pour le système Dome K2. Longueur : 2,50 m. Matériel : Aluminium, Acromide
Poids pour mesurer le coefficient de frottement sur la surface du toit.
Bac support PE K2- Element permettant de venir lester avec du gravier ou de la terre, adapté pour les sytèmes pour toitures terrasses. Dimensions: 600 x 800 mm. Matériau: Polyethylen
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Avec écrou prisonnier MK2, Rondelle (8,4 x 20 x 1,2 mm) et tête cylindrique M8x30 inclus.
Kit de 2 Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Utilisation universelle comme serre-câbles en T, serre-câbles croisé, serre-câbles parallèle et serre-câbles de jonction. Avec tête cylindrique M8x40, 2x Rondelle 8,4 x 20 x 1,2 mm et écrous à embase avec cran d’arrêt M8 inclus.
Applacable en tant que connecteur croisé du SingleRail 36 & 50 ainsi que du CrossRail 36 & 48. Vis et écrous inclus. Matériau: Aluminium EN AW-6063 T66, acier inox A2
Rail de montage K2 avec connexion latérale longueur 4,80 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
Article alternatif : 2004413Rail de montage K2 avec connexion latérale longueur 4,40m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
Article alternatif : 2004278Rail de montage K2 longueur 4.40m. Pour toitures à tà´le trapézö¯dale, fixation directement dans la couverture via les
BasicClip
(1001164). Matériau : Aluminium EN AW-6063 T66
Article alternatif : 2004413Rail de montage K2 avec connexion latérale longueur 5,95 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66

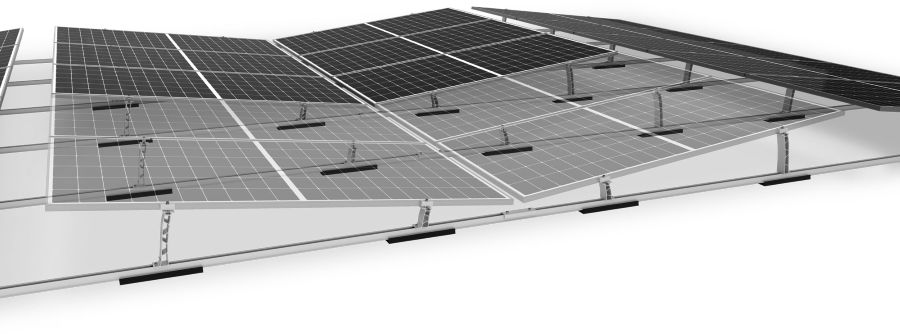

Système K2 Dome 6
Solutions pour toutes les couvertures de toit. Système nettement optimisé en termes de lestage.
- Toitures plates polyvalentes - solutions pour toutes les couvertures de toitures
- Système clairement optimisé en termes de lestage, basé sur les dernières normes en matière de soufflerie
- Ancrage sûr avec liaison fixe pour les toits < 10° et les faibles réserves de charge
- Système optimisé en termes de composants
Système K2 Dome 6
Variante du système
- 4 étapes de montage pour un montage ultra-rapide
- Alignement des rails avec le gabarit d'écartement Dome Speed Spacer pour gagner du temps
- Système d'encliquetage pour les pics et les connecteurs de rails sans outils
- Espacement flexible des rangées
- Convient pour les toits en film, en bitume, en gravier et les toits verts
- Convient pour une surélévation supplémentaire sur tôle trapézoïdale
- Pour la fixation sur le côté long du module
- Pour des dimensions de module jusqu'à 2390 × 1170 mm
- Basé sur Dome 6 Classic
Système K2 Dome 6
Données techniques
| D-Dome 6.10 | S-Dome 6.10 | |
|---|---|---|
| Domaine d’utilisation | Toitures plates < 10° couverture avec membrane ou bitumée, sur béton, graviers ou toitures végétalisées | Toitures plates < 10° couverture avec membrane ou bitumée, sur béton, graviers ou toitures végétalisées |
| Type de fixation / Raccordement à la toiture |
|
|
| Conditions |
|
|
| Séparation thermique Rail de base |
|
|
| Séparation thermique Série de modules |
|
|
| Distance minimale de la bordure du toit | 600mm | 600mm |
| Angle d'inclinaison | 10° | 10° |
| Matériau |
|
|
Vues de côté
Système K2 Dome 6
Téléchargements
Instructions de montage (international) - D-Dome 6 sur tôle trapézoïdale avec système BasicRail
Instructions de montage (international) - S-Dome 6 sur tôle trapézoïdale avec système BasicRail
Instructions de montage (France) - D-Dome 6.10
Instructions de montage (France) - S-Dome 6.10
Homologation ETN - Système Dome 6
Modules validés ETN
#10 - Avenant avec des modules - ULICA SOLAR
#9 - Avenant avec des modules - JINKO SOLAR
#8 - Avenant avec des modules - REC SOLAR
#7 - Avenant avec des modules - DUALSUN
#6 - Avenant avec des modules - Meyer Burger
#5 - Avenant avec des modules - Aleo Solar
#4 - Avenant avec des modules - MyLight Systems
#3 - Avenant avec des modules - SHARP
#2 - Avenant avec des modules - DMEGC
#1 - Avenant avec des modules - Voltec Solar
Système K2 Dome 6
Videos
Webinar (DE 14.04.2020)
Erdung, Potentialausgleich und Blitzschutz für Photovoltaik-Anlagen einfach erklärt
Système K2 Dome 6
K2 Base: Une planification facile, rapide et sûre
Planification rapide et facile en cinq étapes des systèmes de montage K2 pour toits en pente et toits plats. Notre outil de planification gratuit K2 Base dispose d'un tableau de bord pour une gestion efficace du projet. L'intégration de Google Maps et les outils de dessin graphique vous aident et facilitent la planification.
Démarrer la planification Plus
