Système K2 MiniRail MK2
MiniRail 60 Set
Réf. produit :
2004596
Rail court pour le montage de modules solaires sur des toits en tôle trapézoïdale. Rail plus haut pour le montage d'optimiseurs et d'une ventilation arrière plus élevée. Y compris vis autotaraudeuses avec rondelle d'étanchéité (diamètre 6 mm). Matériaux : aluminium EN AW-6063 T66, EPDM, acier inoxydable A2
MiniRail MK2 Set
Réf. produit :
2004211
Rail court pour le montage de modules solaires sur des toits en tôle trapézoïdale. Inclut des vis autotaraudeuses avec rondelle d'étanchéité (diamètre 6 mm). Matériaux : aluminium EN AW-6063 T66, EPDM, acier inoxydable A2
MiniFive MK2 Stop Set
Réf. produit :
2003379
Jeu de deux vis à tête hexagonale et deux MK2 qui fixent le MiniFive au MiniRail. Matériau : Acier inoxydable
MiniFive MK2 End
Réf. produit :
2004213
Accessoire de fixation du module au système MiniRail MK2 pour améliorer la ventilation sous le module avec une inclinaison à 5°. Largeur: 9 cm. Matériau: aluminium EN AW-6063 T66
MiniFive MK2 Front
Réf. produit :
2004212
Accessoire de fixation du module au système MiniRail MK2 pour améliorer la ventilation sous le module avec une inclinaison à 5°. Largeur: 9 cm. Matériau: aluminium EN AW-6063 T66
K2 Clamp MC 25-40 mm
Réf. produit :
2004146
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
K2 Clamp EC 25-40, noir anodisé
Réf. produit :
2004545
Pince centrale de module universelle anodisée noire pour la fixation de modules solaires avec des cadres de 25-40 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériaux : aluminium EN AW 6063 T66, Acier inoxydable, Thermoplastique. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
Etriers universels OneEnd
Réf. produit :
2002514
Etrier universel (final) K2. Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
Collier de serrage
Réf. produit :
2002870
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
PVX Minimount trapezoidal
Réf. produit :
2003386
Le PVX
Minimount
, résistant aux UV, constitue un système multifonctionnel de gestion des câbles pour les bacs à mailles sur les toits trapézoïdaux. Compatible avec le bac à mailles : 2004054. Matériau : Nylon PA6GF30, sans halogène, résistant aux UV.
AddOn XS
Réf. produit :
2004629
L'adaptateur de montage K2 AddOn XS permet un montage sur grille ou par insertion sans rails ni pinces supplémentaires pour une hauteur de cadre de module de 30 à 35 mm. Convient pour SolidRail, SingleRail, MultiRail, MiniRail, BasicRail. Exception : SolidRail Alpin, SolidRail Medium, SoldiRail Light. Matériau : aluminium EN AW 6063 T66
Kit StairPlate
Réf. produit :
2004057
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Kit RailUp
Réf. produit :
2003191
Ajout optionnel pour le système K2 BasicRail et MultiRail. Le RailUp Set permet de surélever les modules, avec un minimum de matériel, et d'optimiser leur ventilation sur les toits en tà´le trapézö¯dale. De plus, l'installation d'optimiseurs de puissance et de micro-onduleurs devient plus facile. Le kit comprend toutes les vis et tous les écrous nécessaires à l'installation. Le RailUp est monté sous chaque étrier de module et est compatible avec nos étriers universaux OneMid/OneEnd ainsi qu'avec nos étriers de module standard K2. Il n'est pas compatible avec le K2 AddOn. Matériau : aluminium, acier inoxydable et TPC
TerraGrif QL
Réf. produit :
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif K2SZ
Réf. produit :
2001881
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Systèmes incompatibles :
BasicRail
(montage en paysage). Matériau : Acier inox 301 TA
TerraGrif PL
Réf. produit :
2004102
Le TerraGrif PL peut être utilisé pour réaliser l'équipotentialité des composants K2 MiniFive dans le système K2 MiniRail MK2. Il est également possible de l'utiliser pour réaliser une compensation de potentiel dans le système InsertionRail 2.0. Matériau : acier inoxydable (301 TA)
Kit Serre-câble parafoudre 8 mm Set
Réf. produit :
2004922
Pince parafoudre pour fixer des câbles parafoudre d'un diamètre de 8 mm. Comprend un écrou MK2 avec clip de montage et une vis à tête bombée M8x25.
Kit double serre-câble parafoudre Multi Alu 8 mm
Réf. produit :
2002474
Article alternatif: 2002473Kit de 2 Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Utilisation universelle comme serre-câbles en T, serre-câbles croisé, serre-câbles parallèle et serre-câbles de jonction. Avec tête cylindrique M8x40, 2x Rondelle 8,4 x 20 x 1,2 mm et écrous à embase avec cran d’arrêt M8 inclus.
Kit Serre-câble parafoudre K2 Multi Alu 8 mm
Réf. produit :
2002473
Article alternatif: 2004922Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Avec écrou prisonnier MK2, Rondelle (8,4 x 20 x 1,2 mm) et tête cylindrique M8x30 inclus.
XS Étrier intermédiaire
Réf. produit :
2004609
Kit de pinces centrales de modules XS pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA
XS Étrier intermédiaire, noir anodisé
Réf. produit :
2004619
Pinces centrales de modules anodisées noires XS Set pour la fixation de modules solaires avec des cadres de 30 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
XS Étrier final
Réf. produit :
2004611
Kit de fixation d'extrémité de module pour fixer les modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau: aluminium EN AW 6063 T66, Acier inoxydable, TPE/PA
XS Étrier final, noir anodisé
Réf. produit :
2004621
Kit de pinces d'extrémité de module anodisées noires pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
Étrier final
Réf. produit :
1005345
Kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Étrier final, noir anodisé
Réf. produit :
1005347
Noir anodisé / kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA. L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
XS Étrier intermédiaire
Réf. produit :
1005156
Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
K2 Clamp EC 30-40, Hybrid
Réf. produit :
2003451
Article alternatif: 2002514Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
Etriers universels OneMid, noir anodisé
Réf. produit :
2003072
Article alternatif: 2004148Etrier universel (intermédiaire) en noir anodisé. Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
XS Étrier intermédiaire, noir anodisé
Réf. produit :
1005157
Noir anodisé / Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA.
Etriers universels OneEnd, noir anodisé
Réf. produit :
2002589
Article alternatif: 2004545Noir anodisé / etrier universel (final) Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Etriers universels OneMid
Réf. produit :
2003071
Article alternatif: 2004146Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
MiniFive MK2 échantillon
Réf. produit :
2003516
Echantillon K2 MiniRail avec les kits ModuleClamp MC/EC et MiniFive front / end inclus.
MiniRail MK2 échantillon
Réf. produit :
2003515
Echantillon K2 MiniRail MK2 avec les ModuleClamp intermédaire et final inclus.
Système K2 MiniRail MK2
MiniRail avec canal de rail MK2 - Une grande flexibilité ainsi qu'un large éventail d'applications sur le toit sont créés. Grâce au nouveau canal de rail MK2, il n'est plus nécessaire d'avoir sa propre pince de module séparée, le raccordement des optimiseurs et la surélévation avec RailUp sont améliorés.
- Système innovant de rails courts, statique optimisée, rapide et simple à monter
- Possibilité de fixation et d’orientation universelle du module
- Grande sécurité de planification, optimisé pour le stockage et le transport
- Elévation de 5° avec le MiniFive : Rendement nettement plus élevé
Système K2 MiniRail MK2
Variante du système
Beaucoup plus de rendement grâce à ...
- Amélioration Ventilation arrière
- Angles d’irradiation optimisés
- Meilleures performances du module
Système K2 MiniRail MK2
Données techniques
| Système MiniRail MK2 | |
|---|---|
| DOMAINE D’UTILISATION | Toit incliné avec tôle trapézoïdale: 5 - 75° |
| TYPE DE FIXATION / FIXATION À LA TOITURE | Vissage dans la couverture de toit avec vis à tôle auto-perceuse
|
| CONDITIONS |
|
| ORIENTATION DU MODULE | Verticale ou horizontal
|
| DIMENSIONS DU MINIRAIL L × H × L [MM] | 85,4 × 31,4 × 385 |
| ELÉVATION AVEC LE MINIFIVE | environ 5°
|
* La mesure minimum spécifique au projet de la largeur de nervure est indiquée dans le rapport de calcul du logiciel Base.

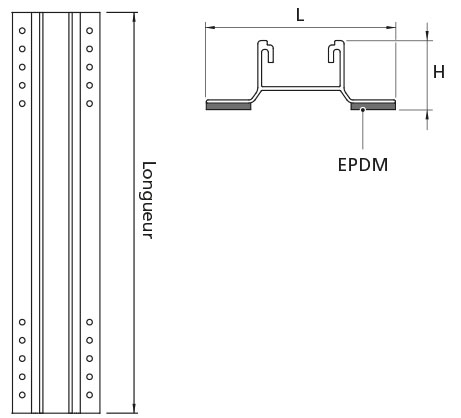

Schéma de dimensionnement MiniRail
L = largeur / H = hauteur
