Système K2 MultiAngle
SingleRail 36
Réf. produit :
2004260
Rail de montage K2 avec connexion latérale longueur 5,95 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
BasicRail 22
Réf. produit :
2004279
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
Support MultiAngle
Réf. produit :
2002507
Profilé Support 15 ° pour le système Multi-Angle. Dimensions: 60x40x4 mm. Longueur de 320 mm.
MultiAngle Top Support supérieur
Réf. produit :
2002054
Profilé avant avec des perçages pour poser le module en portrait ou paysage. Aluminium 60x40x4 mm, longueur de 1.450 mm
K2 Clamp MC 25-40 mm
Réf. produit :
2004146
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
K2 Clamp EC 25-40, noir anodisé
Réf. produit :
2004545
Pince centrale de module universelle anodisée noire pour la fixation de modules solaires avec des cadres de 25-40 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériaux : aluminium EN AW 6063 T66, Acier inoxydable, Thermoplastique. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
XS Étrier intermédiaire
Réf. produit :
2004609
Kit de pinces centrales de modules XS pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA
XS Étrier intermédiaire, noir anodisé
Réf. produit :
2004619
Pinces centrales de modules anodisées noires XS Set pour la fixation de modules solaires avec des cadres de 30 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
XS Étrier final
Réf. produit :
2004611
Kit de fixation d'extrémité de module pour fixer les modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau: aluminium EN AW 6063 T66, Acier inoxydable, TPE/PA
XS Étrier final, noir anodisé
Réf. produit :
2004621
Kit de pinces d'extrémité de module anodisées noires pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
K2 Clamp EC 25-40
Réf. produit :
2004543
Etrier universel. Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Acier inoxydable, Thermoplastique.
MultiAngle Contreventements
Réf. produit :
2000002
Contreventements pour le système K2 MultiAngle. Profilé en L en aluminium 30x30x3, 1,50m.
BlackCover SingleRail 36
Réf. produit :
2003523
K2 BlackCover pour le recouvrement noir des extrémités des rails du K2 SingleRail 36 et du K2 SingleRail 36 light. Longueur du couvercle : 150 mm.
MultiAngle Accessoires
Réf. produit :
2002082
Set d'accessoires pour le système K2 MultiAngle. Un set par triangle est nécessaire.
Kit comprenant : 3x 1001643 - MK2, 3x 2002052 - MultiAngle L-Angle, 2x 2003140- Climber 36/50, 10x 2001732 - Vis à tête cylindrique M8x25, 6x 1000043 - Ecrou à collet M8
Bac support PE
Réf. produit :
1001572
Bac support PE K2- Element permettant de venir lester avec du gravier ou de la terre, adapté pour les sytèmes pour toitures terrasses. Dimensions: 600 x 800 mm. Matériau: Polyethylen. La couleur du produit peut différer de celle de l'image.
Kit StairPlate
Réf. produit :
2004057
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
TerraGrif QL
Réf. produit :
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
SingleRail 36 Light; 4.80 m
Réf. produit :
2004413
Rail de montage K2 avec connexion latérale longueur 4,80 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
BasicRail 22
Réf. produit :
2004276
Article alternatif: 2003460 Rail de montage K2 longueur 2.50 m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicCilp (1001164). Matériau : Aluminium EN AW-6063 T66
Étrier final
Réf. produit :
1005345
Kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Étrier final, noir anodisé
Réf. produit :
1005347
Noir anodisé / kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA. L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
XS Étrier intermédiaire
Réf. produit :
1005156
Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
K2 Clamp EC 30-40, Hybrid
Réf. produit :
2003451
Article alternatif: 2002514Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
SingleRail 36 Light; 5.95 m
Réf. produit :
2004256
Article alternatif : 2004413Rail de montage K2 avec connexion latérale longueur 5,95 m. Prévu pour différents types de toitures. Matériau : Aluminium EN AW-6063 T66
XS Étrier intermédiaire, noir anodisé
Réf. produit :
1005157
Noir anodisé / Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA.
SingleRail 36
Réf. produit :
2001865
Article alternatif : 2004257Rail de montage avec connexion latérale. Application variable pour différents types de toiture. Longueur 2,10 m. Matériau: Aluminium EN AW-6063 T66
Système K2 MultiAngle
Flexibilité élevée grâce aux plusieurs angles d'inclinason et une orientation universelle des modules.
- Grande flexibilité et solutions individuelles
- Convient à presque tous les toits plats
- Angles d'élévations réglables individuellement
- Orientation universelle des modules
Système K2 MultiAngle
Système K2 MultiAngle
Données techniques
| Système MultiAngle | |
|---|---|
| Domaine d'application |
Toitures-terrasses, prairie ou sol |
| Type de fixation/raccordement |
Fixation ou lestage |
| Particularités techniques | Séparation thermique après max. 13,6 m |
| Angle d'inclinaison | 10-45° réglage individuel |
| Material |
|

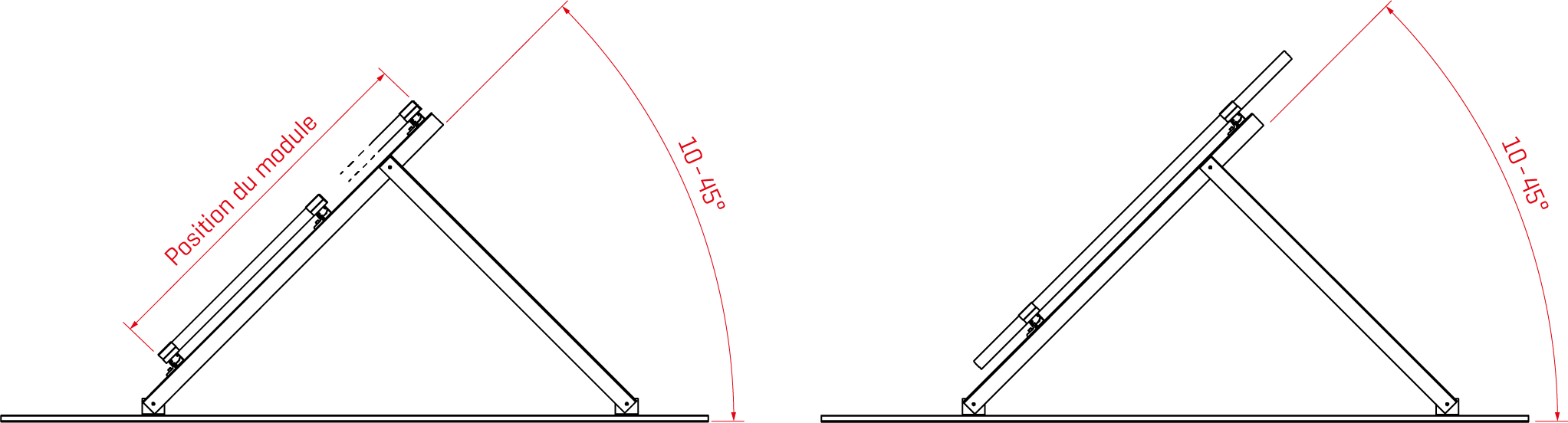

Vues de profil
