Système K2 Dome Zero
BasicRail 22
Réf. produit :
2004279
Rail de montage K2 longueur 5,95m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicClip (1001164) Matériau : Aluminium EN AW-6063 T66
DomeClamp EC Set 30-50
Réf. produit :
2004561
Kit de pinces d'extrémité de module pour la fixation de modules solaires sur le système K2 Dome. Matériau : aluminium EN AW 6063 T66 ; EN AW 6082 T6, acier inoxydable (1.4301).Toutes les instructions de montage DomeClamp
DomeClamp EC Black Set 30-50
Réf. produit :
2004564
Etrier intermédiaire universel pour la fixation de modules photovoltaïques sur les système K2 Dome 6. Matériau: aluminium EN AW 6063 T66; EN AW 6082 T6, inox (1.4301).
Dome Mat S 380
Réf. produit :
2003126
Appui Mat S. Grâce à son élasticité, il absorbe les tolérances et protège la membrane du toit. Convient pour le K2
BasicRail
22. Matériau: EPDM
Dome FlatConnector Set
Réf. produit :
1006039
Elément de jonction permettant la liaison entre deux K2 BasicRail
22 . Vis incluses. Matériau: aluminium
EN AW 5754 H111, acier inox A2
Dome Zero Peak
Réf. produit :
2003123
Composant pour l'élévation du module parallèle au toit du système Dome Zero. Le pic est fixé au
BasicRail
avec une vis à tête creuse et MK2. Matériau : Aluminium EN AW-6063 T66
K2 TerraGrif K2MI Duo 18
Réf. produit :
2003542
Accessoires de montage pour DomeClamp Pince pour module établissant une liaison équipotentielle du système de montage K2 Dome 6 ou pour la mise à la terre des cadres des modules.
DomeClamp Middle Clamp 30-50 mm
Réf. produit :
2002558
Etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium EN AW 6063 T66; EN AW 6082 T6, inox (1.4301)
DomeClamp Middle Clamp 30-50 mm, noir anodisé
Réf. produit :
2002609
Noir anodisé / etrier intermédiaire universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé EN AW 6063 T66; EN AW 6082 T6, inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Dome SpeedPorter
Réf. produit :
2002300
Pour le lestage sur le système de toiture plate K2 Dome 6 Classic. Placez deux SpeedPorters à distance l'un de l'autre, en fonction de la taille des briques, sur le
BasicRail (jusqu'à environ 40 kg) sur ceux-ci. Matériau : aluminium
Dome Porter Flex
Réf. produit :
2004157
Pour une fixation rapide et universelle de différents ballasts pour le système K2 Dome Zero et le système K2 Dome 6 LS. Dimensions : 1365x40x40 mm. Lestage maximal autorisé : 178 kg (répartis sur 2 Dome Porter montés). Le Porter peut être utilisé avec le système Dome Zero pour des modules d'une largeur maximale de 1320 mm et avec le système Dome 6 Classic LS pour des modules d'une longueur comprise entre 1562-2390 mm. Veuillez vérifier la position correcte des points de serrage du module sur le site. Matériau : aluminium EN AW 6063 T66
Ecrou-prisonnier MK2 avec clip de montage, Acier inox
Réf. produit :
1001643
L d’écrou-prisonnier s d’insère sur le rail K2 à n d’importe quelle hauteur. Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: acier inox 1.4301, TPC.
Ecrou-prisonnier M K2 avec clip de montage, Aluminium
Réf. produit :
2000034
L d’écrou-prisonnier s d’insère sur le rail K2* à n d’importe quelle hauteur . Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau:
Aluminium EN AW 6063 T66, Hytrel 8238-TPC.
Vis avec rondelle intégrée M8x20
Réf. produit :
2001729
Vis à tête cylindrique denture de blocage M8x20 ISO 4762. Clé de: 6. Matériau: Acier inox A2
Collier de serrage
Réf. produit :
2002870
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
PVX Singlemount
Réf. produit :
2004879
Le PVX Singlemount sert de support pour les treillis de câbles (50-300 mm de large) sur les toits plats. Il offre une solution flexible, stable et conviviale pour vos installations. Dimensions : L 168 x l 107 x H 75 mm. Matériau : PE et ASA. Goulotte à grillage non comprise.
PVX Multistrap+
Réf. produit :
2004880
Le PVX Multistrap+ sert de support pour des chemins de câbles jusqu'à 300 m de large - la vis M8 pour la fixation est incluse. En outre, il permet de fixer jusqu'à 2 gaines de câbles de 16 à 31 mm de diamètre - les colliers de serrage sont inclus. Le Multistrap+ offre ainsi une solution flexible, stable et conviviale pour vos installations sur les toits plats. Dimensions : L 168 x l 107 x H 75 mm. Matériau : PE et ASA. Chemin de câbles/tubes pour câbles non inclus.
Cable routing Performa Mesh Tray 70x100x3000
Réf. produit :
2004054
Performa mesh tray pour la gestion des câbles sur le toit plat en combinaison avec le PVX Multimount ou sur les tôles trapézoïdales en combinaison avec le PVX Minimount. Dimensions (Lxlxh) : 3000 x 100 x 75 mm. Diamètre du câble : 3,9 mm. Matériau : acier (zinc+)
Performa Mesh Tray Connector
Réf. produit :
2004055
Connecteur Performa mesh tray pour l'article 2004054. Deux connecteurs sont nécessaires par plateau de maille. Dimensions (Lxlxh) : 86 x 30 x 10 mm. Matériau : acier à ressort (zinc)
Dome FixPro S
Réf. produit :
2003384
Accessoires de fixation pour fixer le K2 Dome 6 LS-Systèmes et K2 Dome Zero à un pied de montage pour les toits ≥ 3°. Selon le pied de montage, un Climber M10 ou M12 et une tôle d'adaptation sont nécessaires séparément. Convient aux longueurs de modules: Classic LS 1562 - 2390 mm, Xpress LS 1562 - 2500 mm, Dome Zero 1640 - 2390 mm.
Matériaux : aluminium, acier inoxydable, TPC.
Veuillez vérifier la position correcte des points de serrage du module sur le site.
Dome Speed Spacer Large
Réf. produit :
2004129
Outil de distance pour le système Dome K2. Longueur : 2,50 m. Matériel : Aluminium, Acromide
“Königsberger” coefficient de frottement
Réf. produit :
2002620
Poids pour mesurer le coefficient de frottement sur la surface du toit.
Kit StairPlate
Réf. produit :
2004057
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Kit Serre-câble parafoudre 8 mm Set
Réf. produit :
2004922
Pince parafoudre pour fixer des câbles parafoudre d'un diamètre de 8 mm. Comprend un écrou MK2 avec clip de montage et une vis à tête bombée M8x25.
BasicRail 22
Réf. produit :
2004276
Article alternatif: 2003460 Rail de montage K2 longueur 2.50 m. Pour toitures à tôle trapézoïdale, fixation directement dans la couverture via les BasicCilp (1001164). Matériau : Aluminium EN AW-6063 T66
PVX Multimount
Réf. produit :
2003137
Articles alternatifs: 2004879 et 2004880Le PVX Multimount, résistant aux UV, est un système de gestion de câbles polyvalent pour toits plats. Il est composé à 80% de plastique recyclé. Plateau à mailles compatible : 2004054. Matériau: PE et ASA
Kit double serre-câble parafoudre Multi Alu 8 mm
Réf. produit :
2002474
Article alternatif: 2004922Kit de 2 Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Utilisation universelle comme serre-câbles en T, serre-câbles croisé, serre-câbles parallèle et serre-câbles de jonction. Avec tête cylindrique M8x40, 2x Rondelle 8,4 x 20 x 1,2 mm et écrous à embase avec cran d’arrêt M8 inclus.
DomeClamp End Clamp 30-50 mm
Réf. produit :
2002559
Article alternatif: 2004561Etriers final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301)
DomeClamp End Clamp 30-50 mm, noir anodisé
Réf. produit :
2002610
Article alternatif: 2004564Noir anodisé / etrier final universel pour la fixation de modules photovoltaà¯ques sur les système K2 Dome 6. Matériau: aluminium anodisé (EN AW 6063 T66, EN AW 6082 T6), inox (1.4301). L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Kit Serre-câble parafoudre K2 Multi Alu 8 mm
Réf. produit :
2002473
Article alternatif: 2004922Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Avec écrou prisonnier MK2, Rondelle (8,4 x 20 x 1,2 mm) et tête cylindrique M8x30 inclus.
Système K2 Dome Zero
Système de montage parallèle à la toiture adapté aux pentes de toit jusqu'à 10° avec des couvertures de toit plat typiques.
- Système de montage parallèle au toit pour les toitures terrasses avec les composants du Dome 6
- Convient pour des des pentes de toit allant jusqu'à 10°, avec des toitures terrasses typiques
- Positionnement vertical ou horizontal des modules
- Faible hauteur d'installation - système peut être dissimulé derrière un acrotère
Système K2 Dome Zero
Système K2 Dome Zero
Données techniques
| Système Dome Zero | |
|---|---|
| Domaine d’utilisation |
Toitures terrasses < 10° avec film ou revêtement bitumineux, sur béton, gravier |
| Type de fixation / Raccordement à la toiture |
|
| Conditions |
|
| Spécifications techniques |
|
| Distance minimale au bord du toit |
600mm |
| Angle d'inclinaison |
0° |
| Material |
|

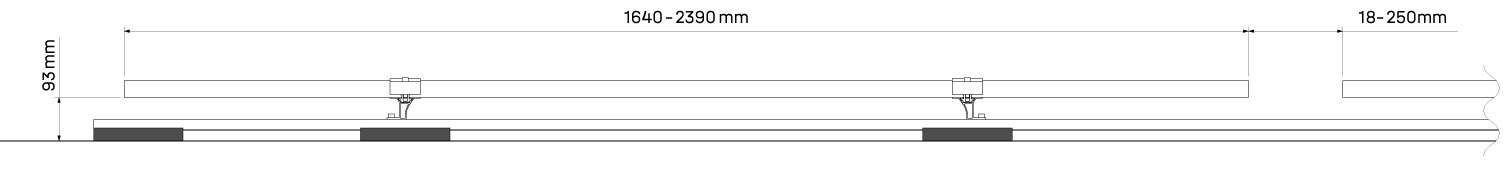

Vues de côté
Système K2 Dome Zero
