Sistema K2 Dome 6

Sistema K2 Dome 6

Soluzioni per tutte le coperture del tetto. Sistema chiaramente ottimizzato per le zavorre.
  • Tetto piano tuttofare - soluzioni per tutte le coperture del tetto
  • Sistema chiaramente ottimizzato per le zavorre, basato sui più recenti standard della galleria del vento
  • Ancoraggio sicuro con ancoraggio fisso per tetti < 10 e riserve di carico basse
  • Sistema ottimizzato per i componenti

Sistema K2 Dome 6

Variante del sistema

  • 4 fasi di montaggio per un assemblaggio super-veloce
  • Allineamento delle rotaie con risparmio di tempo grazie al calibro Dome Speed Spacer
  • Sistema a scatto per picchi e connettori per guide senza attrezzi
  • Spaziatura delle file flessibile
  • Adatto per lamine, bitume, ghiaia e tetti verdi
  • Adatto per l'elevazione supplementare su teli trapezoidali
  • Per il montaggio sul lato lungo del modulo
  • Per dimensioni del modulo fino a 2390 × 1170 mm
  • Basato su Dome 6 Classic

Sistema K2 Dome 6

Dati tecnici

D-Dome 6.10
S-Dome 6.10
Campo d'impiego Tetti piani < 10° con rivestimento in guaina, cemento, ghiaia o tetto verde Tetti piani < 10° con rivestimento in guaina, cemento, ghiaia o tetto verde
Tipo di fissaggio / collegamento al tetto
  • Zavorrato per inclinazione del tetto ≤ 3°
  • Fissaggio con Dome FixPro per inclinazione del tetto > 3°
  • Zavorrato per inclinazione del tetto ≤ 3°
  • Fissaggio con Dome FixPro per inclinazione del tetto > 3°
Requisiti
  • Dimensioni consentite del modulo (L × L × H): 1448-2390 × 950-1170 × 30-50mm
  • Dimensioni minime del sistema D-Dome: 2 strutture di sostegno (4 moduli)
  • Fissaggio dei moduli sul lato corto consentito (si veda lista moduli approvati…)
  • Dimensioni consentite del modulo (L × L × H): 1448-2390 × 950-1170 × 30-50mm
  • Dimensioni minime del sistema S-Dome: 2 moduli
  • Fissaggio dei moduli sul lato corto consentito (si veda lista moduli approvati…)
Taglio termico Direzione dei profili
  • Dome 6 Xpress max. 16m
  • Classic 6/Classic 6 LS max. 12m
  • Dome 6 Xpress max. 15m
  • Classic 6/Classic 6 LS max. 12m
Taglio termico Direzione dei moduli
  • Dome 6 Xpress max. 16m
  • Classic 6/Classic 6 LS max. 16m
  • Dome 6 Xpress max. 15m
  • Classic 6/Classic 6 LS max. 15m
Distanza minima dal bordo del tetto 600mm 600mm
Angolo di inclinazione 10° 10°
Materiale

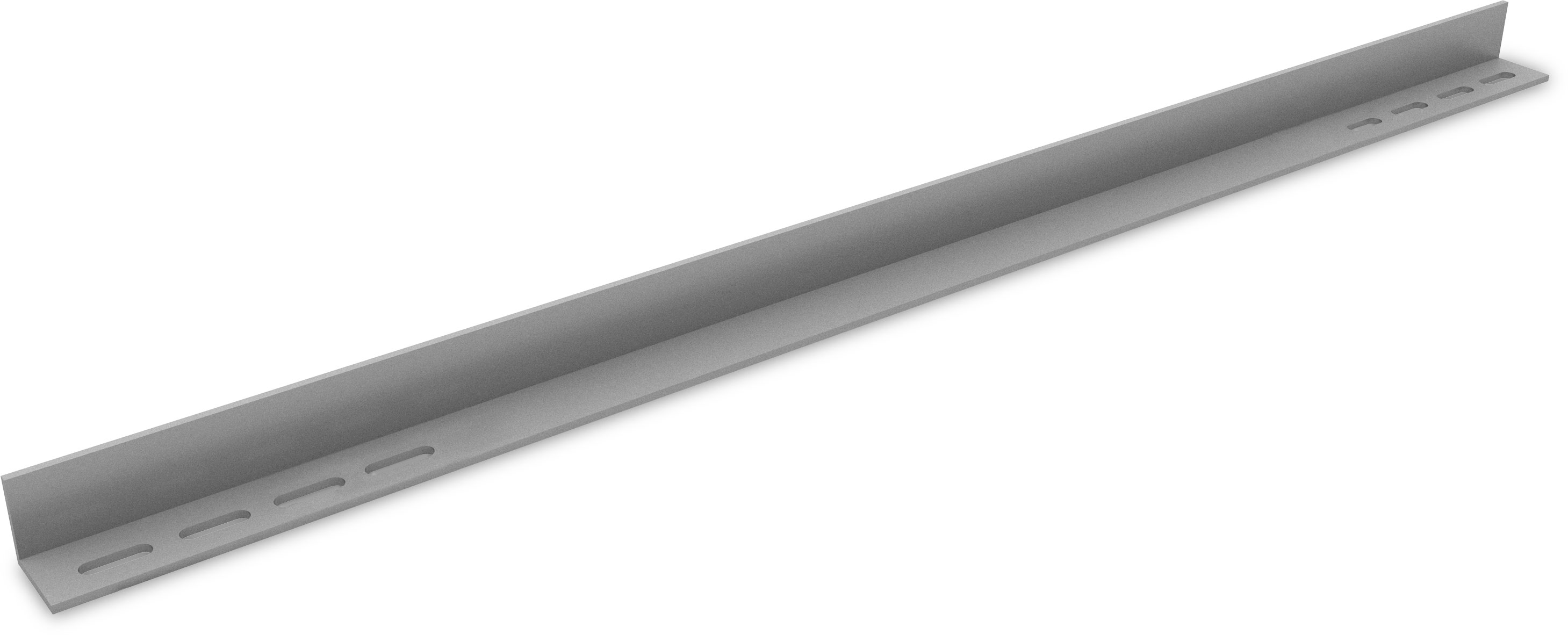

  • Peak, SD, profilo, MidPlate, EndPlate, Connector, Porter, DomeClamps: aluminio EN AW-6063 T66 and AW-6082 T6
  • Frangivento: magnelis
  • Tappetino protettivo Mat S: EPDM
  • Minuteria: acciaio inox (1.4301) A2-70
  • Peak, SD, profilo, MidPlate, EndPlate, Connector, Porter, DomeClamps: aluminio EN AW-6063 T66 and AW-6082 T6
  • Frangivento: magnelis
  • Tappetino protettivo Mat S: EPDM
  • Minuteria: acciaio inox (1.4301) A2-70
Viste laterali
