Sistema K2 BasicRail

Sistema K2 BasicRail

Solo quattro passaggi di montaggio per l'installazione. Certificato per il fissaggio flottante su lamiera grecata.

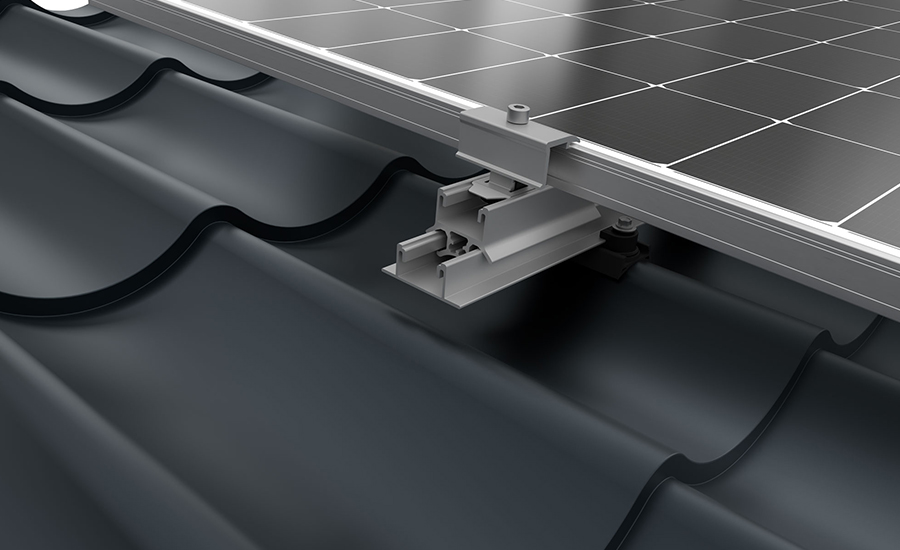

Il sistema di montaggio per impianti fotovoltaici BasicRail è stato sviluppato specificatamente per tetti in lamiera grecata. In Germania ha ottenuto la certificazione abZ.
  • Profilo lungo certificato per il fissaggio flottante su lamiera grecata, con dilatazione termica lineare controllata
  • Il nostro sistema di maggior successo - oltre 2 GW installati in tutto il mondo
  • Adatto a tutte le situazioni, in solo 4 passaggi di montaggio - adatto anche a carichi elevati

Sistema K2 BasicRail

Variante del sistema

Il sistema BasicRail può ora essere progettato con un'elevazione. Questo migliora la ventilazione dei moduli e facilita l'installazione dei micro-inverter e degli ottimizzatori.
Si raccomanda di utilizzare questo componente in zone molto calde o per ottimizzare la performance del modulo.
RailUp è fornito in set e non richiede nessun componente aggiuntivo per l'installazione.
BasicRail su pannelli sandwich FischerTHERM con abZ
Il collegamento diretto di BasicRail con BasicClips e viti a filettatura su pannelli sandwich FischerTHERM ha un'approvazione generale dell'autorità edilizia (abZ) da parte del DIbT. Questo tipo di installazione con approvazione dell'autorità edilizia (Z-10.4-901) è unico in Germania. L'elevata velocità di installazione del sistema BasicRail e il fissaggio diretto del sistema nei pannelli a sandwich determinano un ridotto fabbisogno di tempo.

Sistema K2 BasicRail

Dati tecnici

Sistema BasicRail
Campo d'impiego
Tetto in lamiera grecata o sandwich
Tipo di fissaggio/collegamento al tetto Incastro nelle BasicClips e fissaggio con viti al tetto
Requisiti
  • Spessore della lamiera: ≥ 0.4 mm acciaio and ≥ 0.5 mm alluminio
  • Lamiera grecata sandwich: Necessaria l’approvazione del produttore
  • Larghezza greca: minimo 22 mm
  • Larghezza minima della greca intorno al foro: Ø ≥ 20 mm
Materiale
  • BasicRail: alluminio (EN AW-6063 T66; 0,64 kg/m)
  • BasicClip: poliammide in fibra di vetro con EPDM
Dimensioni BasicRail
(L×A) 63 mm × 22,5 mm

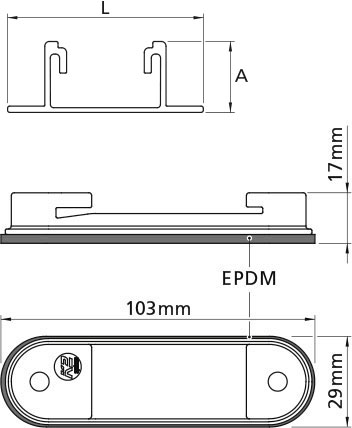

Dimensioni BasicClip Vedere disegno
Sistema ad incrocio SingleRail

Dimensioni BasicRail/BasicClip

W = larghezza / H = altezza / L = lunghezza

Sistema K2 BasicRail
