Sistema K2 N-Rack

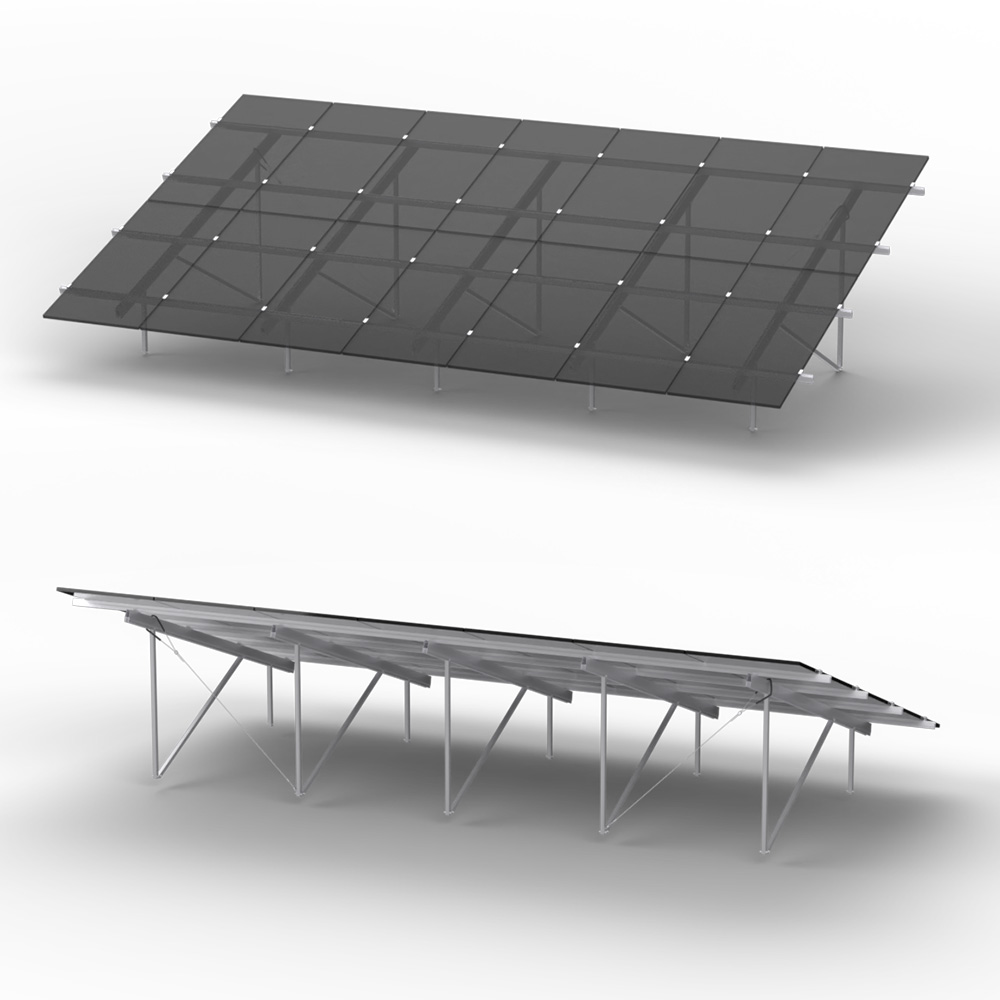

N-Rack Top Kit 2x7 L
Codice prodotto:
2004924
Set N-Rack per il montaggio di 2x7 moduli con una lunghezza > 1905 mm. Il set comprende Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 da 4,55 m, connettore CrossRail 73 incl. viti autofilettanti 5,5x25, morsetti K2 EC e MC, tirante in cavo metallico. Per ogni set sono necessari 5 N-Rack Ground Kit.

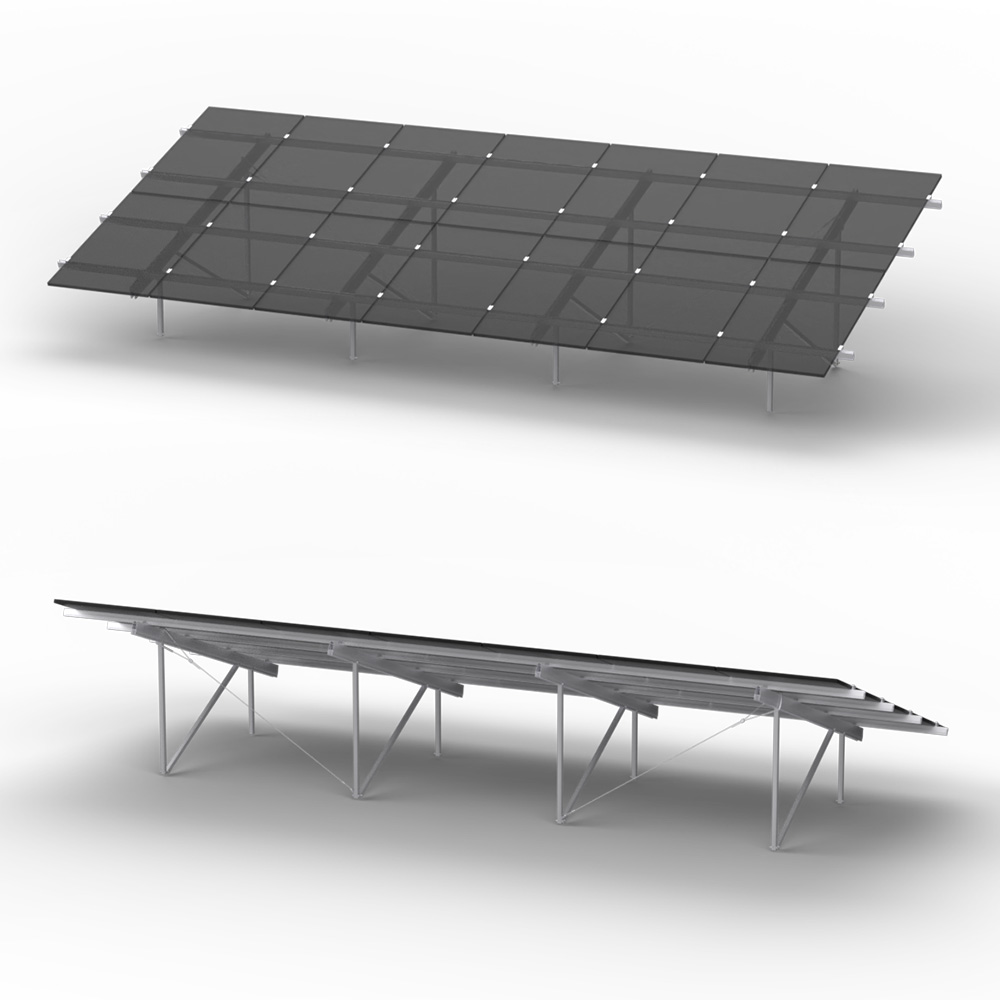

N-Rack Top Kit 2x7 S
Codice prodotto:
2004925
Set N-Rack per il montaggio di 2x7 moduli con una lunghezza <= 1905 mm. Il set comprende Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 da 4,55 m, connettore CrossRail 73 incl. viti autofilettanti 5,5x25, morsetti K2 EC e MC, tirante in cavo metallico. Per ogni set sono necessari 4 N-Rack Gound Kit.
N-Rack Top Kit 2x12 L
Codice prodotto:
2005047
Set N-Rack per il montaggio di 2x12 moduli con una lunghezza > 1905 mm. Il set comprende Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 da 4,55 m e 5,00 m, connettore CrossRail 73 incl. viti autofilettanti 5,5x25, morsetti K2 EC e MC, tirante di rinforzo in cavo metallico. Per ogni set sono necessari 8 N-Rack Ground Kit.

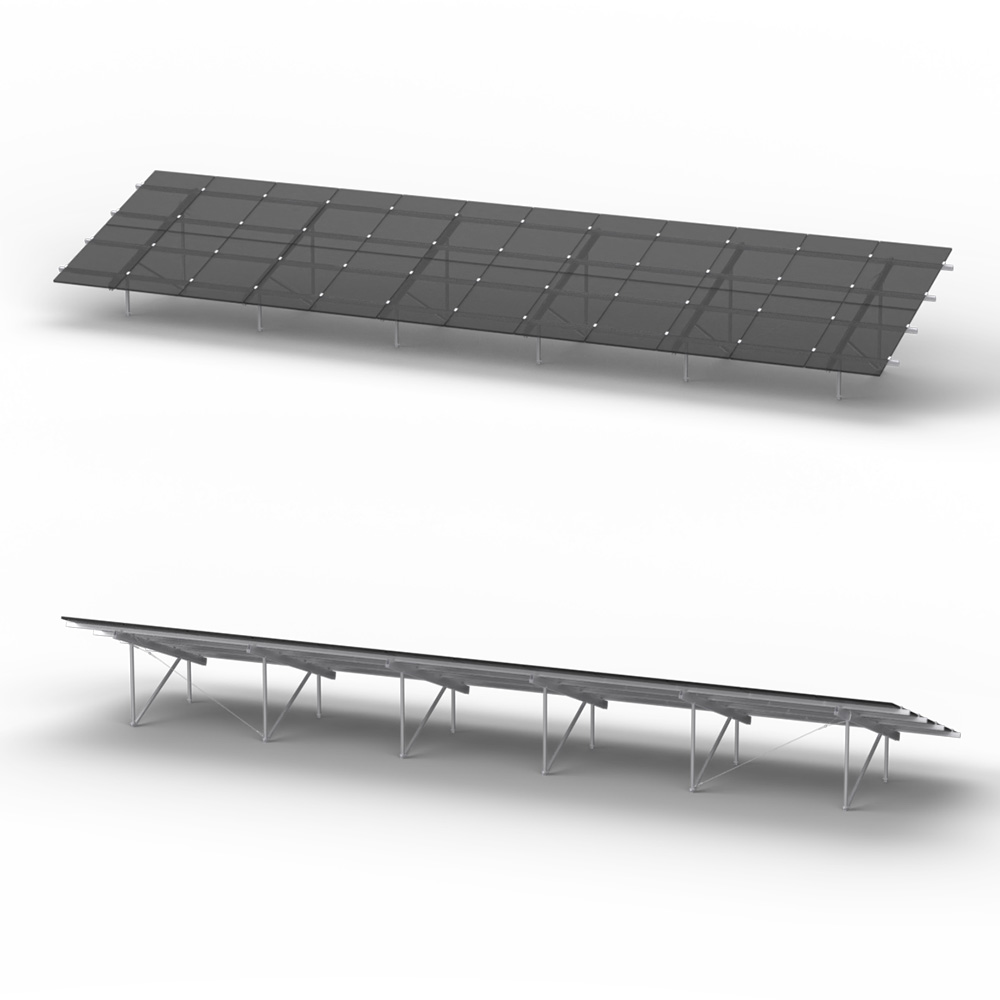

N-Rack Top Kit 2x12 S
Codice prodotto:
2005048
Set N-Rack per il montaggio di 2x12 moduli con una lunghezza <= 1905 mm. Il set comprende Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 da 4,55 m e 5,00 m, connettore CrossRail 73 incl. viti autofilettanti 5,5x25, morsetti K2 EC e MC, tirante di rinforzo in cavo metallico. Per ogni set sono necessari 6 N-Rack Ground Kit.

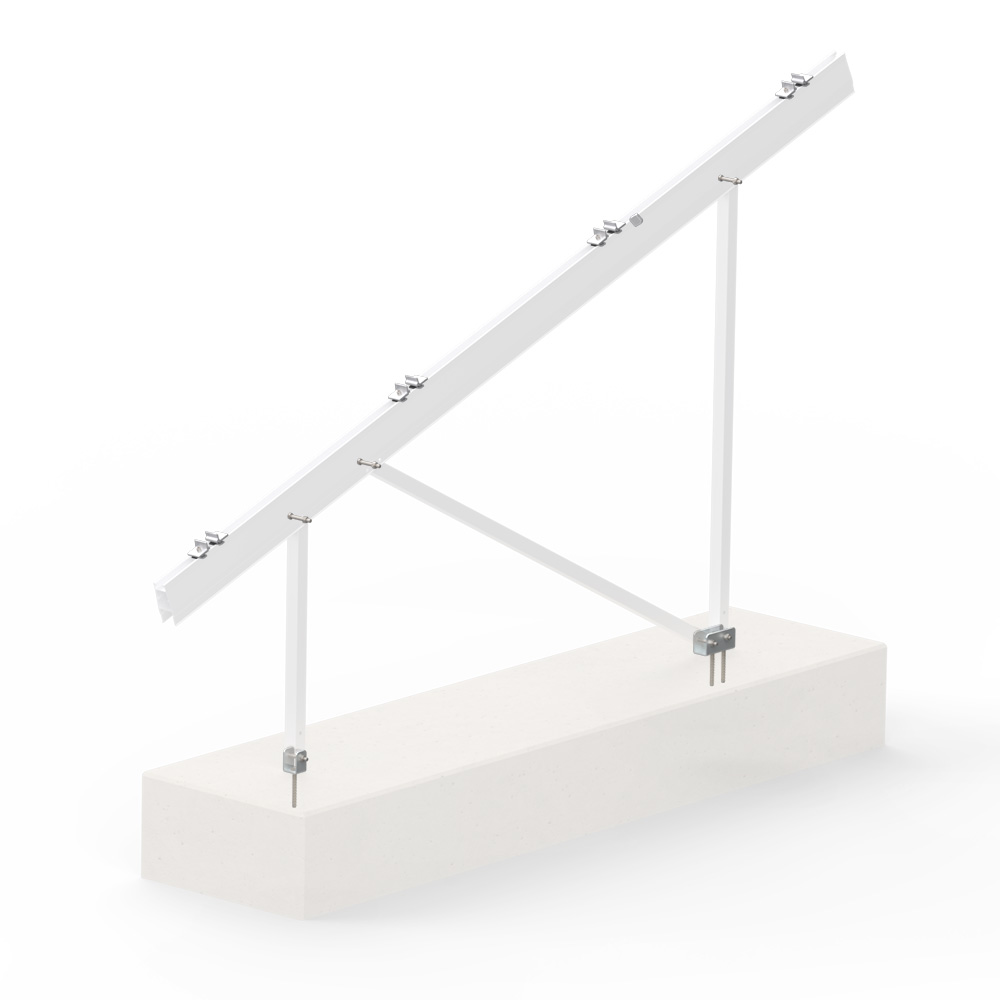

N-Rack Ground Kit fondamenta in calcestruzzo
Codice prodotto:
2004926
Set per il fissaggio dell'N-Rack su fondamenta in calcestruzzo. Il set comprende il set SingleRail Climber 36/50, vite esagonale M10x70, dado esagonale autobloccante M10, N-Rack Concrete Foot Front, N-Rack Concrete Foot Back, ancoraggio a vite MultiMonti Plus SS.
N-Rack Ground Kit fondamenta a vite
Codice prodotto:
2004927
Set per il fissaggio dell'N-Rack su fondamenta a vite. Il set comprende il set SingleRail Climber 36/50, vite esagonale M10x70, dado esagonale autobloccante M10, vite esagonale M12x35, dado esagonale autobloccante con flangia M12, rondella 13 mm, N-Rack GS Foot.

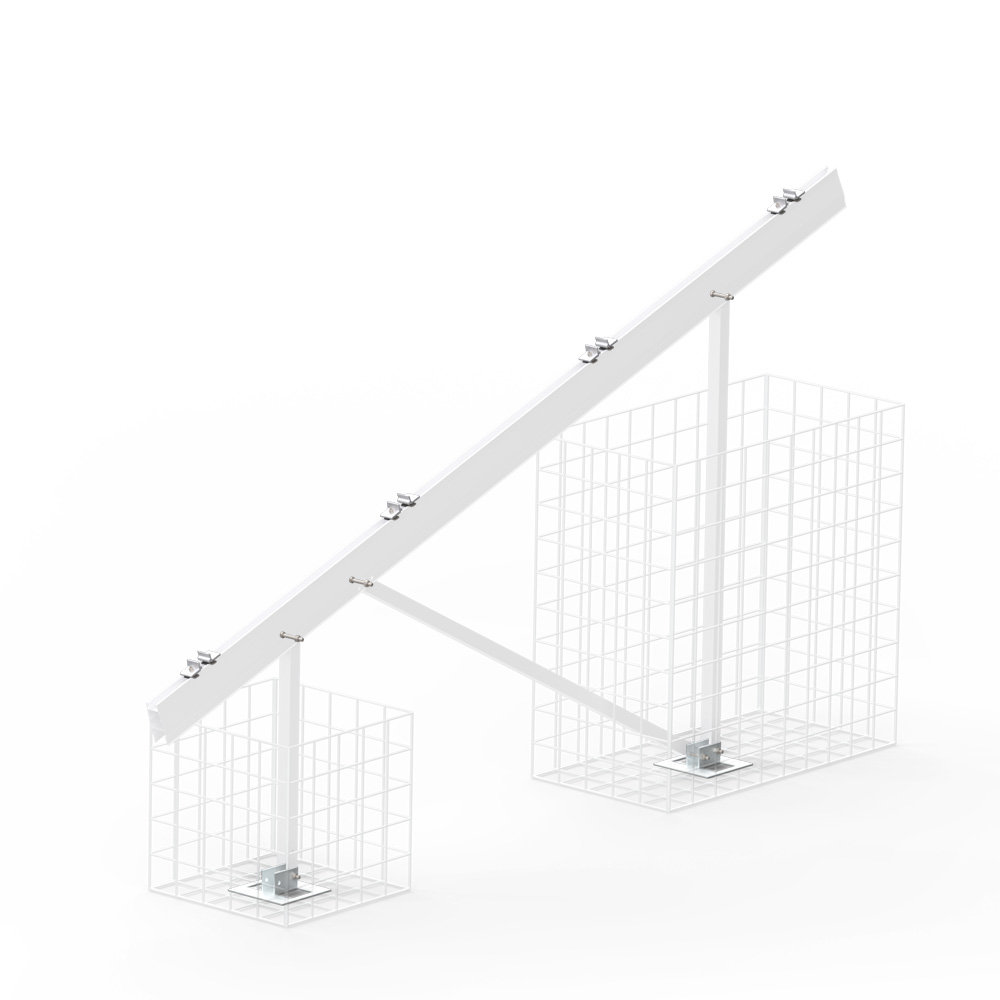

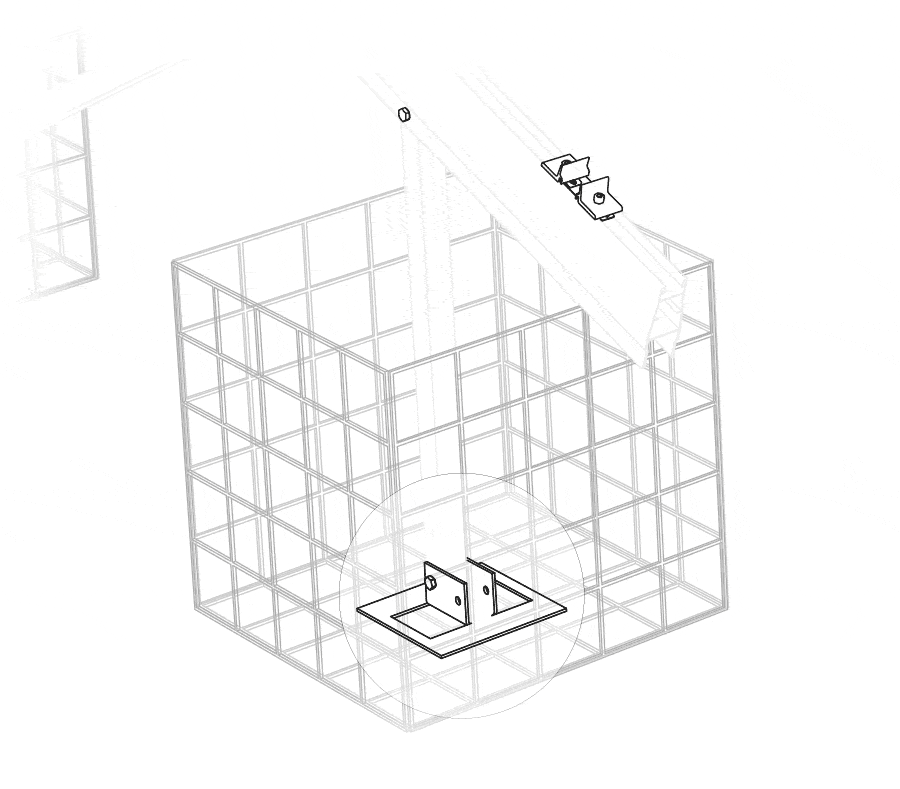

N-Rack Ground Kit gabbioni
Codice prodotto:
2005110
Set per il collegamento dell'N-Rack ai gabbioni. Il set comprende il set SingleRail Climber 36/50, N-Rack Gabion Foot, vite esagonale M10x70, dado esagonale autobloccante M10.
N-Rack Ground Kit fondamenta su pali
Codice prodotto:
2005113
Set per il collegamento dell'N-Rack alle fondazioni su pali. Il set comprende profili di copertura N-Rack 2,3 m, set SingleRail Climber 36/50, vite esagonale M10x70, dado esagonale autobloccante M10.

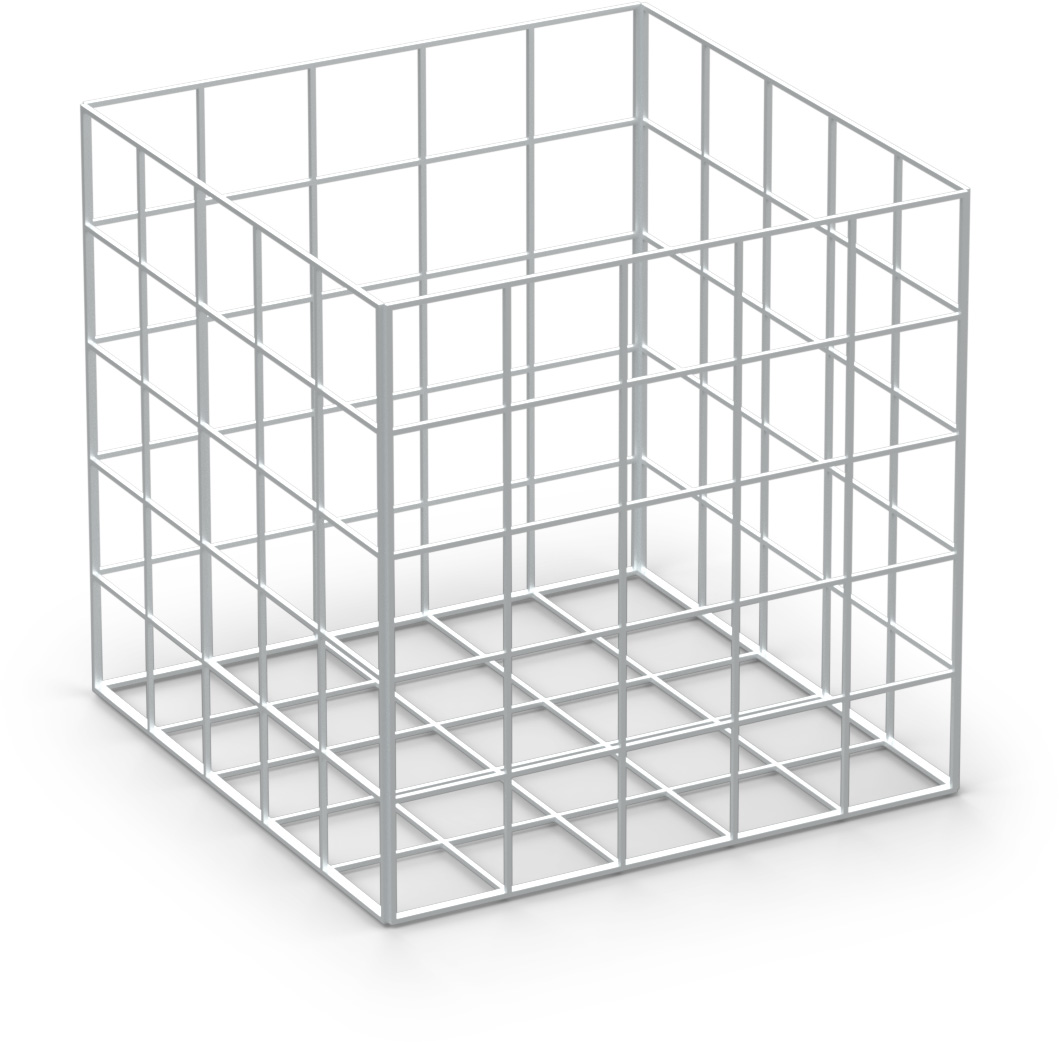

Gabbia 50x50x50
Codice prodotto:
2005184
Gabbia in rete metallica 50x50x50 cm in filo di acciaio con rivestimento in zinco-alluminio (circa 95% zinco / 5% alluminio). La fornitura comprende distanziatori (Ø 5,0 mm) e spirali (Ø 4,5 mm) adeguati per un montaggio sicuro.

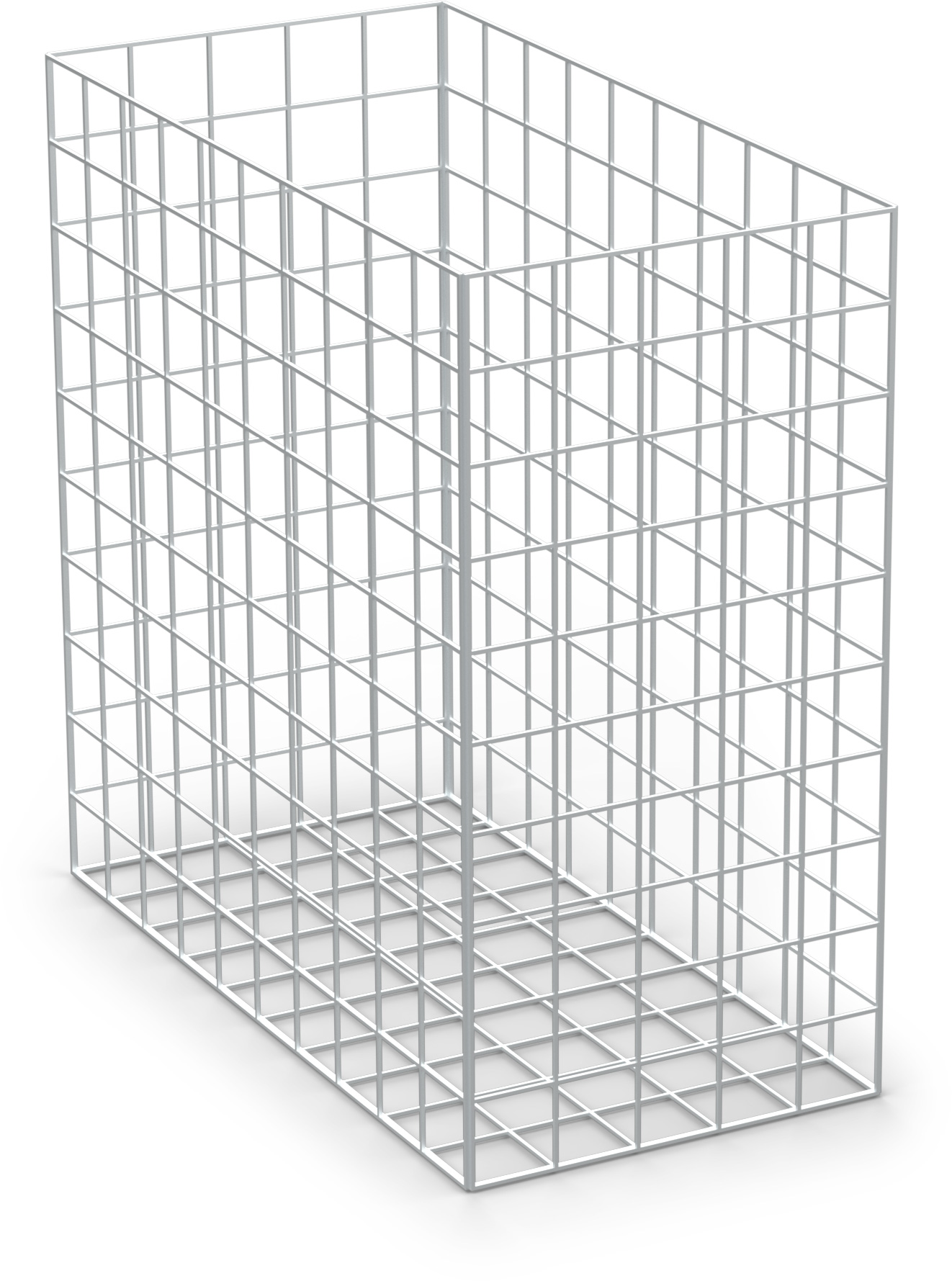

Gabbia 100x50x100
Codice prodotto:
2005185
Gabbia in rete metallica 100x50x100 cm in filo di acciaio con rivestimento in zinco-alluminio (circa 95% zinco / 5% alluminio). La fornitura comprende distanziatori (Ø 5,0 mm) e spirali (Ø 4,5 mm) adeguati per un montaggio sicuro.

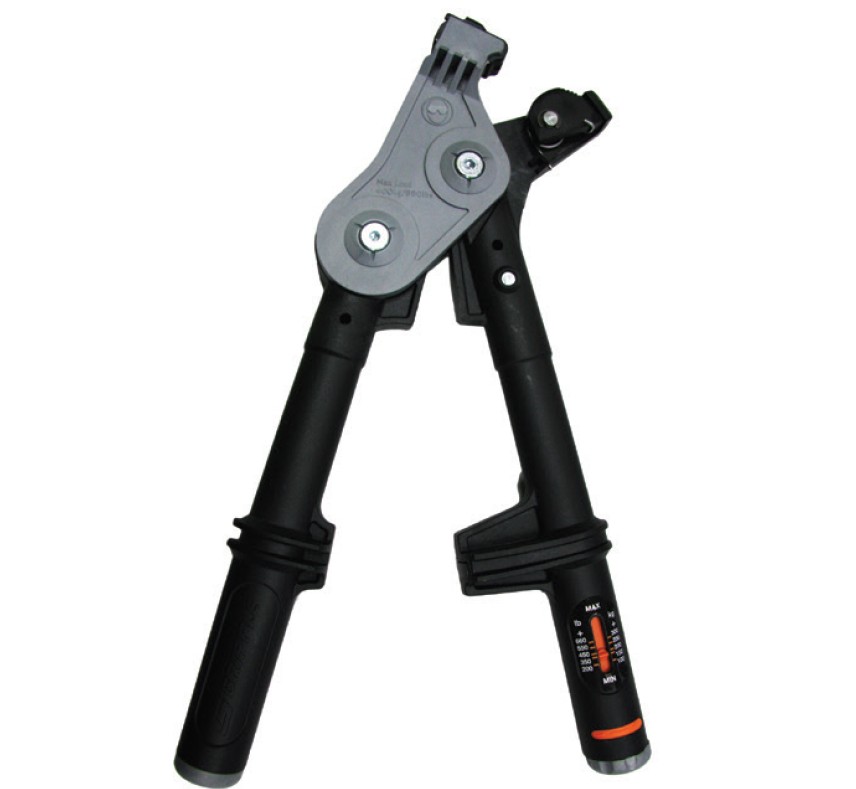

Pinza di serraggio
Codice prodotto:
2004456
Morsetto per il tensionamento delle funi di controventatura, ideale per applicare una tensione controllata. Per corde di diametro compreso tra 3 e 6 mm. Per la regolazione della tensione fino a max. 400 kg.
N-Rack 2.20 C Kit
Codice prodotto:
2004657
Sistema N-Rack: Componenti per il montaggio di 2 x 12 moduli fotovoltaici. Per moduli di lunghezza a partire da 1.906 mm.
Il kit N-Rack è adatto a piccoli progetti di installazione a terra e a sistemi off-grid.
Progettato per un carico di neve fino a 1,75 kN/m² e un carico di vento fino a 0,67 kN/m². Nota bene: Le fondazioni in calcestruzzo devono essere realizzate in loco o costruite dal cliente e non sono incluse nella fornitura.
N-Rack 2.20 CS Kit
Codice prodotto:
2004656
Sistema N-Rack: Componenti per il montaggio di 2 x 12 moduli fotovoltaici. Lunghezzadel modulo fino a 1.905 mm.
Il kit N-Rack è adatto a piccoli progetti di installazione a terra e a sistemi off-grid. Progettato per un carico di neve fino a 1,75 kN/m² e un carico di vento fino a 0,67 kN/m². Nota bene: Le fondazioni in calcestruzzo devono essere realizzate in loco o costruite dal cliente e non sono incluse nella fornitura.
Sistema K2 N-Rack
Realizzare impianti a terra di piccole dimensioni in modo semplice e senza calcoli? È possibile con i kit premontati del nostro sistema a terra N-Rack. Tutti i kit N-Rack Top sono progettati per una configurazione con 2 moduli disposti verticalmente con un'inclinazione di 20°. Per quanto riguarda la lunghezza, è possibile scegliere tra 7 e 12 moduli. I kit sono progettati per un carico di neve di 1,75 kN/m² e un carico del vento di 0,67 kN/m², e possono quindi essere installati in molti luoghi in modo comodo e semplice. Sono disponibili diversi kit N-Rack Ground per fondazioni in calcestruzzo, a rotazione, a palificazione e a gabbioni. Un tavolo N-Rack completo è composto da un kit Top e da diversi kit Ground.
Le fondazioni in calcestruzzo e a rotazione devono essere ordinate dal cliente. Il profilo di palificazione è già incluso nel Ground Kit Pile. I gabbioni possono essere acquistati come articoli separati tramite K2.
Sistema K2 N-Rack
Sistema K2 N-Rack
Dati tecnici
| Ground Kits | N-Rack Top Kits | ||||
|---|---|---|---|---|---|
| 2×7 | 2×12 | ||||
| Lunghezze dei moduli L: 1.906 – 2.384 mm S: 1.722 – 1.905 mm Larghezze dei moduli L/S: ≤ 1.150 mm |
S | L | S | L | |
 |
 |
 |
 |
||
| 1× 2004925 |
1× 2004924 |
1× 2005048 |
1× 2005047 |
||
| Tipo di fondazione | Codice articolo | Numero di kit di base necessari per ogni kit superiore | |||
| Gabbioni | 2005110 | 4× | 5× | 6× | 8× |
| Fondazioni in calcestruzzo | 2004926 | ||||
| Fondazioni girevoli | 2004927 | ||||
| Fondazioni su pali | 2005113 | ||||
