Sistema K2 MultiAngle
SingleRail 36
Codice prodotto:
2004260
Profilo di montaggio con collegamento laterale e verifica statica in K2 Base. Può essere utilizzato in modo variabile per diverse installazioni su tetto. Lunghezza: 5,95 m. Materiale: alluminio EN AW-6063 T66
BasicRail 22
Codice prodotto:
2004279
Profilo di montaggio veloce con verifica statica K2 Base. Per il montaggio con BasicClip su tetto in lamiera grecata o come binario di base per i sistemi K2 Dome. Lunghezza: 5,95 m. Materiale: Alluminio EN AW-6063 T66
MultiAngle supporto
Codice prodotto:
2002507
Profilo di supporto a 15 ° per sistema multiangolo. Dimensioni: 60x40x4 mm. Lunghezza: 320 mm.
MultiAngle superiore
Codice prodotto:
2002054
Flangia superiore con forature per posizionare il modulo in verticale o in orizzontale. Alluminio 60x40x4 mm, lunghezza 1.450 mm
K2 Clamp MC 25-40 mm
Codice prodotto:
2004146
Morsetto universale intermedio per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6.
K2 Clamp EC 25-40, anodizzato nero
Codice prodotto:
2004545
Morsetto centrale universale anodizzato nero per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW 6063 T66, Acciaio inox, Termoplastico. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
Set XS di morsetti intermedi
Codice prodotto:
2004609
Morsetti centrali per moduli XS Set per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, acciaio inossidable, TPE/PA
XS di morsetti intermedi, anodizzato nero
Codice prodotto:
2004619
Morsetti centrali per moduli anodizzati neri XS Set per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66,
acciaio inossidabile, TPE/PA . L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
XS Morsetti terminali
Codice prodotto:
2004611
Set di morsetti terminali per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Acciaio inossidabile, TPE/PA.
XS Morsetti terminali, anodizzato nero
Codice prodotto:
2004621
Set di morsetti terminali anodizzati neri per il fissaggio di moduli solari con altezza del telaio di 30 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, acciaio inossidabile, TPE/PA. L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
MultiAngle Controvento
Codice prodotto:
2000002
Controvento per il sistema K2 MultiAngle. Profilo a L in alluminio 30x30x3, 1,50 m.
BlackCover SingleRail 36
Codice prodotto:
2003523
K2 BlackCover per la copertura nera delle estremità delle guide K2 SingleRail 36 e K2 SingleRail 36 light. Lunghezza della copertura: 150 mm. Materiale: PA 6 GF15
Accessori MultiAngle
Codice prodotto:
2002082
Set di accessori per il sistema K2 MultiAngle. È necessario un set per ogni triangolo.
Il set è composto da: 3x 1001643 - MK2, 3x 2002052 - MultiAngle L-Angle, 2x 2003140- Climber 36/50, 10x 2001732 - Bullone testa cilindro M8x25, 6x 1000043 - Dado a collare M8
Piastra sottozavorra
Codice prodotto:
1001572
Piastra sottozavorra in PE- indicata come base per il montaggio delle strutture di sostegno su tetti piani con ghiaia. Misure: 600x800 mm. Materiale: Polyethylene. Il colore del prodotto può differire dall'immagine.
Set StairPlate
Codice prodotto:
2004057
Lo StairPlate K2 è la soluzione perfetta per l'installazione di micro inverter e ottimizzatori di Solar Edge, Huawei ed Enphase. Con lo StairPlate, questi dispositivi possono essere facilmente agganciati a quasi tutti i binari di montaggio K2 senza doverli avvitare direttamente al tetto. Le unità vengono fissate in anticipo allo StairPlate K2 con le viti e i dadi appropriati. Tenere presente l'altezza dei moduli e delle unità da utilizzare. Può essere utilizzato solo in misura limitata quando si utilizza AddOn. Materiale: Acciaio inox
TerraGrif QL
Codice prodotto:
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
SingleRail 36 Light; 4.80 m
Codice prodotto:
2004413
Profilo di montaggio con collegamento laterale e verifica statica in K2 Base. Può essere utilizzato in modo variabile per diverse installazioni su tetto. Lunghezza: 4,80 m. Materiale: Alluminio EN AW-6063 T66
BasicRail 22
Codice prodotto:
2004276
Articolo alternativo: 2003460 Profilo di montaggio veloce con verifica statica K2 Base. Per il montaggio con BasicClip su tetto in lamiera grecata o come binario di base per i sistemi K2 Dome. Lunghezza: 2,50 m. Materiale: Alluminio EN AW-6063 T66
Morsetti terminali
Codice prodotto:
1005345
K2 set morsetto terminale Per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-31 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW-6063 T66, acciaio inox A2, PA
Morsetti terminali, anodizzato nero
Codice prodotto:
1005347
Nero anodizzato K2 set morsetto terminale Per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-31 mm. Non compatibile con il sistema K2 Dome 6. Materiale: anodizzato alluminio EN AW-6063 T66, acciaio inox A2, PA. L'anodizzazione può presentare leggeri graffi a causa dell'imballaggio e del trasporto.
Set XS di morsetti intermedi
Codice prodotto:
1005156
K2 set morsetto terminale per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-33 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW-6063 T66, acciaio inox A2, PA
K2 Clamp EC 30-40, Hybrid
Codice prodotto:
2003451
Articolo alternativo: 2002514Morsetto universale terminale per il fissaggio di moduli solari con altezza del telaio di 30-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Badamid B70, acciaio inox A2.
SingleRail 36 Light; 5.95 m
Codice prodotto:
2004256
Articolo alternativo: 2004413Profilo di montaggio con collegamento laterale e verifica statica in K2 Base. Può essere utilizzato in modo variabile per diverse installazioni su tetto. Lunghezza: 5,95 m. Materiale: Alluminio EN AW-6063 T66
XS di morsetti intermedi, anodizzato nero
Codice prodotto:
1005157
Nero anodizzato set morsetto terminale per il fissaggio dei moduli fotovoltaici con cornice di altezza 30-33 mm. Non compatibile con il sistema K2 Dome 6. Materiale: anodizzato alluminio EN AW-6063 T66, acciaio inox A2, PA.
SingleRail 36
Codice prodotto:
2001865
Articolo alternativo: 2004257Profilo di montaggio con collegamento laterale e verifica statica in K2 Base. Può essere utilizzato in modo variabile per diverse installazioni su tetto. Lunghezza: 2,10 m. Materiale: Alluminio EN AW-6063 T66
Sistema K2 MultiAngle
Elevata flessibilità grazie agli angolo di montaggio regolabile individualmente e orientamento universale dei moduli.
- Elevata flessibilità e soluzioni personalizzabili
- Adatto a quasi ogni tipo di tetto
- Inclinazioni adattabili ad ogni esigenza
- Orientamento dei moduli sia in orizzontale che verticale
Sistema K2 MultiAngle
Sistema K2 MultiAngle
Dati tecnici
| Sistema MultiAngle | |
|---|---|
| Campo di applicazione |
Tetti piani, prato o pavimento |
| Tipo di fissaggio/Collegamento al tetto | Fissaggio o zavorramento |
| Particolarità tecniche |
Taglio termico dopo max. 13,6 m |

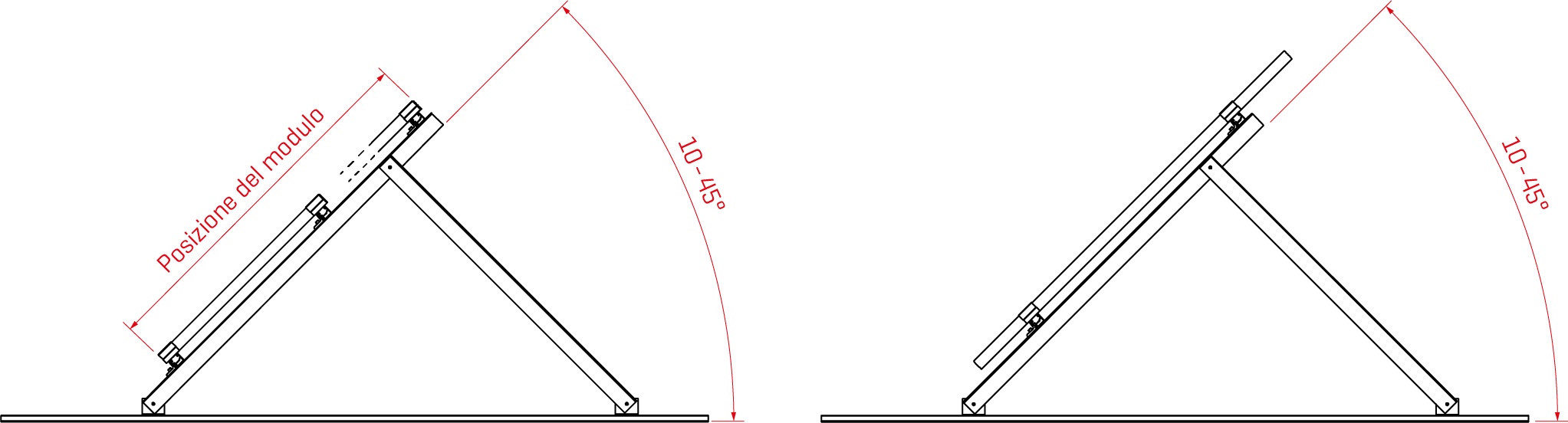

| Angolo di inclinazione | 10-45° regolabile individualmente |
| Materiale |
|
Seitenansichten
Sistema K2 MultiAngle
Downloads
Voci di capitolato - MultiAngle
Sistema K2 MultiAngle
Videos
Sistema K2 MultiAngle
K2 Base: Progettazione facile, rapida e sicura
Progettazione facile e veloce in cinque passi dei sistemi di montaggio K2 per tetti inclinati e piani. Il nostro strumento di pianificazione gratuito K2 Base ha un cruscotto per un controllo efficiente del progetto. L'integrazione di Google Maps e gli strumenti di disegno grafico supportano e facilitano la vostra pianificazione.
