Sistema K2 WallPV MultiRail
MultiRail 25
Codice prodotto:
2002793
Profilo di montaggio corto con verifica statica in K2 Base. Per il montaggio diretto su coperture in lamiera grecata con orientamento dei moduli in orizzontale. Lunghezza: 250 mm. Materiale: Alluminio EN AW-6063 T66, EPDM
InsertionRail 2.0 - 30; 5.70 m
Codice prodotto:
2004339
L'InsertionRail 2.0 è ideale per il montaggio di moduli solari con un'altezza del telaio di 30 mm ed è adatto sia per il montaggio su tetti inclinati sia per il montaggio su facciate. Grazie all'uso semplice del CrossConnector 2.0, può essere montato facilmente su qualsiasi guida di montaggio K2. Inoltre, consente l'integrazione diretta nel BasicClip, analogamente alla funzionalità del BasicRail. Questa versatile guida di inserimento rende l'installazione ancora più efficiente e personalizzabile. Materiale: alluminio EN AW 6063 T66
InsertionRail 2.0 - 40; 5.70 m, anodizzato nero
Codice prodotto:
2004335
L'InsertionRail 2.0 è ideale per il montaggio di moduli solari con un'altezza del telaio di 40 mm ed è adatto sia per il montaggio su tetti inclinati che su facciate. Grazie all'uso semplice del CrossConnector 2.0, può essere montato facilmente su qualsiasi guida di montaggio K2. Inoltre, consente l'integrazione diretta nel BasicClip, analogamente alla funzionalità del BasicRail. Questa versatile guida di inserimento rende l'installazione ancora più efficiente e personalizzabile. Materiale: alluminio EN AW 6063 T66, anodizzato nero. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 - 30, anodizzato nero
Codice prodotto:
2004316
L'InsertionRail 2.0 è ideale per il montaggio di moduli solari con un'altezza del telaio di 30 mm ed è adatto sia per il montaggio su tetti inclinati sia per il montaggio su facciate. Grazie all'uso semplice del CrossConnector 2.0, può essere montato facilmente su qualsiasi guida di montaggio K2. Inoltre, consente l'integrazione diretta nel BasicClip, analogamente alla funzionalità del BasicRail. Questa versatile guida di inserimento rende l'installazione ancora più efficiente e personalizzabile. Materiale: alluminio EN AW 6063 T66, anodizzato nero. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 - 35; 3.65 m, anodizzato nero
Codice prodotto:
2004331
L'InsertionRail 2.0 è ideale per il montaggio di moduli solari con un'altezza del telaio di 35 mm ed è adatto sia per il montaggio su tetti inclinati sia per il montaggio su facciate. Grazie all'uso semplice del CrossConnector 2.0, può essere montato facilmente su qualsiasi guida di montaggio K2. Inoltre, consente l'integrazione diretta nel BasicClip, analogamente alla funzionalità del BasicRail. Questa versatile guida di inserimento rende l'installazione ancora più efficiente e personalizzabile. Materiale: alluminio EN AW 6063 T66, anodizzato nero. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 CrossConnector-T Set
Codice prodotto:
2004812
Il set a T per CrossConnector 2.0 semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, con il vantaggio che la guida, compreso il CrossConnector, può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66; acciaio inox 1.4301; A2-70, TPC.
InsertionRail 2.0 CrossConnector-T Set, anodizzato nero
Codice prodotto:
2004813
Il CrossConnector 2.0 T-Set semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, con il vantaggio che la guida, compreso il CrossConnector, può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66 anodizzato nero; acciaio inox 1.4301; A2-70, TPC. L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 Cover; 2.85 m, anodizzato nero
Codice prodotto:
2004665
L'InsertionRail 2.0 Cover 30 funge da copertura orizzontale per l'InsertionRail 2.0 per altezze di telaio di 30 mm e si aggancia alla guida di montaggio sia all'estremità superiore che a quella inferiore del blocco modulo. Questa copertura impedisce l'accumulo di sporcizia o acqua nelle guide di inserimento e allo stesso tempo contribuisce a un aspetto esteticamente gradevole. Materiale: Alluminio EN AW-6063 T66, anodizzato nero. La finitura anodizzata può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 Cover 30; 2.85 m
Codice prodotto:
2004680
L'InsertionRail 2.0 Cover 30 funge da copertura orizzontale per l'InsertionRail 2.0 per altezze di telaio di 30 mm e si aggancia alla guida di montaggio sia all'estremità superiore che a quella inferiore del blocco modulo. Questa copertura impedisce l'accumulo di sporcizia o acqua nelle guide di inserimento e allo stesso tempo contribuisce a un aspetto esteticamente gradevole. Materiale: alluminio EN AW 6063 T66
InsertionRail 2.0 Cover 35; 3.65 m, anodizzato nero
Codice prodotto:
2004333
L'InsertionRail 2.0 Cover 35 funge da copertura orizzontale per l'InsertionRail 2.0 per le altezze di telaio di 35 mm e si aggancia alla guida di montaggio sia all'estremità superiore che a quella inferiore del blocco modulo. Questa copertura impedisce l'accumulo di sporcizia o acqua nelle guide di inserimento e allo stesso tempo contribuisce a un aspetto esteticamente gradevole. Materiale: alluminio EN AW 6060 T66, anodizzato nero. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 Connettore per guida
Codice prodotto:
2004355
L'InsertionRail 2.0 RailConnector consente di collegare due K2 InsertionRail 2.0 in modo rapido e semplice. Il connettore viene semplicemente inserito in due InsertionRail 2.0 senza accessori aggiuntivi per creare una connessione stabile tra le due guide di montaggio. Materiale: alluminio EN AW-6063 T66
InsertionRail 2.0 Connettore per guida, anodizzato nero
Codice prodotto:
2004322
L'InsertionRail 2.0 RailConnector consente di collegare due InsertionRail 2.0 K2 in modo rapido e semplice. Il connettore viene semplicemente inserito in due InsertionRail 2.0 senza accessori aggiuntivi per creare una connessione stabile tra le due guide di montaggio. Materiale: alluminio EN AW-6063 T66, anodizzato nero. La finitura anodizzata può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
K2 Clamp EC 25-40
Codice prodotto:
2004543
Morsetto universale intermedio per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Acciaio inox, Termoplastico.
K2 Clamp EC 25-40, anodizzato nero
Codice prodotto:
2004545
Morsetto centrale universale anodizzato nero per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: Alluminio EN AW 6063 T66, Acciaio inox, Termoplastico. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
Facade Clamp MC 25-40 Set, anodizzato nero
Codice prodotto:
2004548
K2 FacadeClamp MC per il fissaggio alla facciata di moduli fotovoltaici con altezza del telaio di 25-40 mm. Il morsetto centrale può essere installato in combinazione con MultiRail e MultiRail CSM. Anodizzato nero. Materiale: alluminio EN AW 6063 T66, acciaio inox A2, EPDM
Tassello scorrevole MK2 con clip di montaggio, Acciaio inox
Codice prodotto:
1001643
Il tassello M K2 consente un montaggio rapido in qualsiasi punto del profilo K2. Con il suo clip di montaggio in materiale plastico, autobloccante é possibile spostarlo facilmente con una leggera pressione lungo il profilo. Materiale: acciaio inox 1.4301, TPC.
Vite a testa cava esagonale con zigrinatura di sicurezza M8x20
Codice prodotto:
2001729
Vite a testa cava esagonale con zigrinatura di sicurezza M8x20 ISO 4762. Acionamento: 6. Materiale: acciaio inox A2
Vite a testa cava esagonale con zigrinatura di sicurezza M8x35
Codice prodotto:
2001728
Vite a testa cava esagonale con zigrinatura di sicurezza M8x35 ISO 4762. Acionamento: 6. Materiale: acciaio inox A2
Vite a test esagonale autoperforante con guarnizione 5.5x25
Codice prodotto:
2005033
Vite per lamiera a testa esagonale filettata 5,5x25 mm. Fissaggio del CarrierRail su profili metallici a parete sottile per impianti fotovoltaici, per la lavorazione senza trucioli, approvato per lamiere d'acciaio da 0,4 mm e per alluminio da 0,5 mm a 1,25 mm di spessore. Con approvazione delle autorità edilizie. Materiale: acciaio inox A2, EPDM
Vite a test esagonale autoperforante con guarnizione
Codice prodotto:
1005207
Vite autofilettante 6x25mm senza residui di taglio, approvato per spessori di lamiera (acciaio e alluminio) da 0,4 mm a 1,25 mm. Certificazione: abZ (de), ETA (eu), ETN (fr). Materiale: acciaio inox A2, EPDM
Vite autoperforante esagonale per lamiera 5,5 x19
Codice prodotto:
2004432
La vite autofilettante 5,5 x19 è stata progettata appositamente per il fissaggio di facciate in alluminio (fino a 4 mm) e garantisce una soluzione di fissaggio affidabile. Questa vite viene utilizzata per fissare gli articoli 2004288 - Piastra antiscivolo CarrierRail e 2004289 - Clip antiscivolo per binari. Materiale: acciaio inox A4. Produttore: Hilti.
CrossConnector Clip
Codice prodotto:
2004916
Il CrossConnector Clip fissa l'InsertionRail 2.0 nel CrossConnector-T e garantisce che la guida non possa staccarsi dal CrossConnector.
Fascetta di fissagio
Codice prodotto:
2002870
Fascetta di fissaggio per installazione esterna di cavi solari. LxL: 200x4,6 mm
InsertionRail 2.0 EndStop
Codice prodotto:
2004372
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0, che viene fornita con una vite a brugola M8x8 preassemblata. La staffa terminale non solo conferisce una finitura estetica alla guida, ma funge anche da dispositivo di sicurezza laterale per i moduli inseriti, evitando che scivolino. Materiale: alluminio EN AW-6063 T66, acciaio inox
FixStop 2.0
Codice prodotto:
2004370
Il FixStop 2.0 garantisce un fissaggio affidabile, ad esempio nel sistema InsertionRail 2.0 (facciata o tetto inclinato) sul CrossConnector 2.0, nonché nel sistema BasicRail (Landscape) con l'AddOn XS, per impedire lo spostamento delle guide. FixStop 2.0 viene fornito premontato con una vite senza testa a esagono incassato M8x8 per un montaggio semplice e veloce.
ModuleSafety
Codice prodotto:
2004290
Das K2 ModuleSafety wurde speziell für die Verwendung mit der K2 InsertionRail in Verbindung mit dem WallPV System entwickelt. Es fungiert als Abstandhalter zwischen zwei Modulen und gewährleistet die Einhaltung des vorgeschriebenen Abstands zwischen ihnen. Material: EPDM Shore A 70
InsertionRail 2.0 EndStop S, nero
Codice prodotto:
2004692
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0. La staffa terminale impedisce ai moduli inseriti di scivolare, in quanto funge da protezione estetica laterale. Materiale: 1.4301 (X5CrNi18-10), Colore nero
InsertionRail 2.0 EndStop S
Codice prodotto:
2004693
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0. La staffa terminale impedisce ai moduli inseriti di scivolare, in quanto funge da protezione estetica laterale. Materiale: 1.4301 (X5CrNi18-10)
TerraGrif QL
Codice prodotto:
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif PL
Codice prodotto:
2004102
Il TerraGrif PL può essere utilizzato per l'equalizzazione del potenziale dei componenti K2 MiniFive nel sistema K2 MiniRail MK2. Può essere utilizzato anche per l'equalizzazione del potenziale nell'InsertionRail 2.0. Materiale: acciaio inox (301 TA)
TerraGrif K2U17 Portrait
Codice prodotto:
2000056
L'accessorio di montaggio consente di equalizzare il potenziale dei sistemi di montaggio K2 o di mettere a terra i telai dei moduli. TerraGrif K217 può essere facilmente fissato alla parte inferiore del telaio del modulo ed è compatibile con quasi tutti i tipi di moduli. Il materiale è acciaio inox 301 TA e può essere posizionato nell'area dell'elevazione adiacente o dei componenti del sistema di montaggio.
Rail AntiSlip Clip
Codice prodotto:
2004289
La protezione anticaduta WallPV, compatibile con K2 MultiRail e FacadeRail, offre una sicurezza aggiuntiva al sistema WallPV. La protezione anticaduta per rotaie viene fissata sotto il CrossConnector inferiore o il morsetto inferiore per evitare che scivoli. Si fissa con una vite 5,5x19 (2004432). Materiale: alluminio EN AW 6063 T66
Facade Module Support
Codice prodotto:
2004287
Le K2 Facade Modul Support sert d'aide au montage, pour le MultiRail avec FacadeClamp. Il est fixé avec la MK2 (1001643) et la vis à tête cylindrique M8x20. Obligatoirement nécessaire lors du montage, il reste ensuite sur le système de façade. Matériau : aluminium EN AW 6063 T66
InsertionRail 2.0 CrossConnector
Codice prodotto:
2004374
Articolo alternativo: 2004812Il set CrossConnector 2.0 semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, con il vantaggio che la guida, compreso il CrossConnector, può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66; acciaio inox 1.4301; A2-70
InsertionRail 2.0 CrossConnector, anodizzato nero
Codice prodotto:
2004375
Articoli alternativi: 2004813Il set CrossConnector 2.0 semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, il che offre il vantaggio che la guida con il CrossConnector può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66 anodizzato nero; acciaio inox 1.4301; A2-70. L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 EndStop, anodizzato nero
Codice prodotto:
2004373
Articolo alternativo: 2004692L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0, che viene fornita con una vite a brugola M8x8 preassemblata. La staffa terminale non solo conferisce una finitura estetica alla guida, ma funge anche da dispositivo di sicurezza laterale per i moduli inseriti, evitando che scivolino. Materiale: alluminio EN AW-6063 T66 anodizzato nero, acciaio inox. Eloxal può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
Facade Clamp MC 25-40 Set, anodizzato nero
Codice prodotto:
2004377
Articolo alternativo: 2004548K2 Facades MC Clamp per il fissaggio di moduli solari con altezza del telaio di 25-40 mm. Anodizzato nero. Materiale: alluminio EN AW 6063 T66, acciaio inox A2, EPDM
K2 Clamp EC 30-40, Hybrid
Codice prodotto:
2003451
Articolo alternativo: 2002514Morsetto universale terminale per il fissaggio di moduli solari con altezza del telaio di 30-40 mm. Non compatibile con il sistema K2 Dome 6. Materiale: alluminio EN AW 6063 T66, Badamid B70, acciaio inox A2.
Campione a mano del morsetto WallPV MultiRail di K2
Codice prodotto:
2004468
Esposizione del morsetto WallPV MultiRail K2 composto da: MultiRail 25- FacadeClamp MC 25-40 Black Set - Supporto modulo - MK2 - Vite a testa cilindrica con dentatura sottotesta M8x20- K2 Clamp EC 30-40 Hybrid - Clip antiscivolo per binari - Vite autofilettante in metallo 5,5x19
Campione a mano di K2 WallPV MultiRail InsertionRail 2.0
Codice prodotto:
2004469
Pezzo espositivo del WallPV MultiRail Ins.Rail K2 composto da: MultiRail 25 - Clip antiscivolo per rotaia - InsertionRail 2.0 30 - InsertionRail 2.0 Cover 30 - FixStop - EndStop - CrossConnector - ModuleSafety - Vite autofilettante in metallo 5,5x19
Sistema K2 WallPV MultiRail
Uno dei rivestimenti per facciata più comuni nel settore commerciale o agricolo è la lamiera grecata o ondulata. Per questi materiali, ci affidiamo al nostro collaudato MultiRail. Offriamo un fissaggio a parete efficiente e facile da installare.
- Montaggio su facciata con MultiRail: Installazione comprovata con viti per lamiera sottile approvate dalle autorità edilizie
- Lamiera grecata o lamiera ondulata: Utilizzabile per quasi tutti i più comuni profili di lamiera
- Guide di inserimento o morsetti per moduli: Facciate di grandi capannoni o di piccoli edifici commerciali e agricoli
Sistema K2 WallPV MultiRail
Sistema - Punti di forza

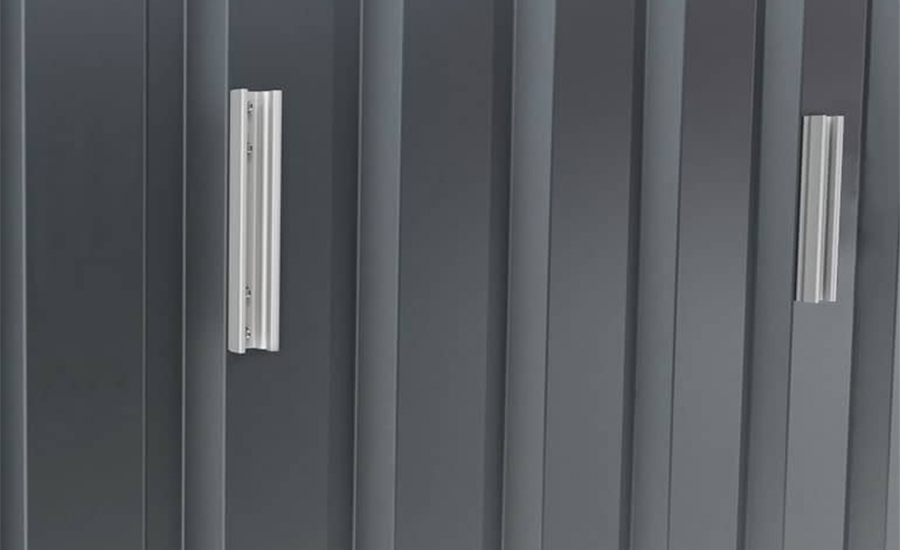

MultiRail è una guida di fissaggio e di supporto dei moduli collaudata nel settore dei tetti
Il sistema MultiRail apre ora anche la possibilità di costruire sistemi su facciata. Il potenziale campo di applicazione di questi componenti è quindi enormemente aumentato.
Durante l’installazione, potrete beneficiare degli stessi vantaggi offerti dal sistema e contare sulla stessa sicurezza grazie alle viti per lamiera sottile approvate dalle autorità edilizie.

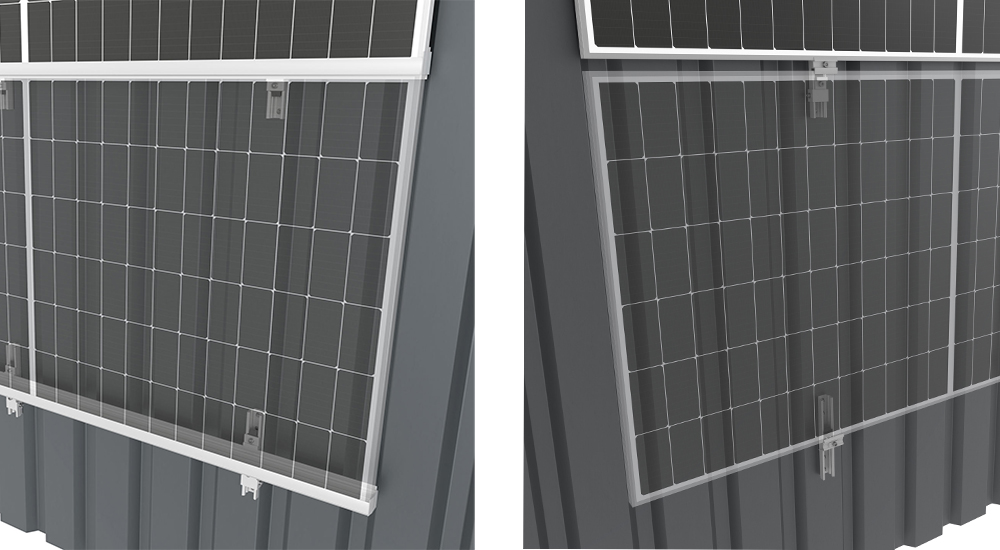

Elevata scalabilità con InsertionRail o piccoli sistemi efficienti con FacadeClamp

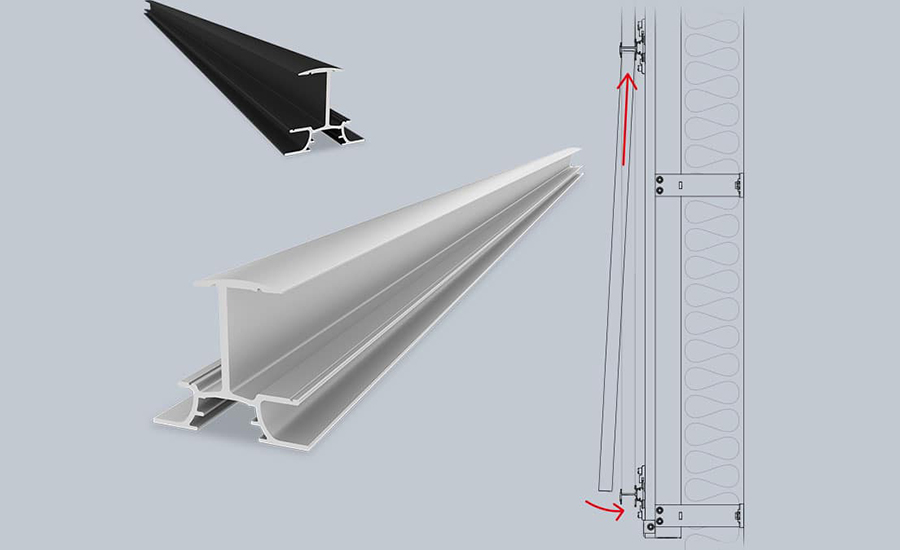

I binari di inserimento InsertionRail consentono un’enorme scalabilità di questo sistema negli edifici commerciali professionali. Sistemi più piccoli in officine o edifici a uso misto possono essere realizzati in modo efficiente e flessibile con i morsetti modulari FacadeClamp.
Gli InsertionRail argentati o neri assicurano un aspetto generale attraente e rafforzano il sistema. I moduli fotovoltaici possono essere installati in modo rapido e sicuro sulla facciata con l'InsertionRail. Nonostante la superficie sia in gran parte chiusa, rimangono spazi sufficienti per la ventilazione posteriore.
Sistema K2 WallPV MultiRail
| MultiRail | |
|---|---|
| Applicazione | Facciata |
| Tipo di fi ssaggio | MultiRail per lamiere trapezoidali e MultiRail CSM per lamiere ondulate |
| Separatori termici: Guida di inserimento | dopo 13,6 m (verticale) e 21,0 m (orizzontale)
|
| Separatori termici: Morsetto | dopo 13,6 m in verticale |
| Distanze minime | Nessuna da segnalare. |
| Angolo di inclinazione | Parallelo alla facciata |
