Système K2 MultiRail
MultiRail 15
Réf. produit :
2004868
Rail pour montage direct sur couverture en paysage sur toitures en tôle trapézoidale avec vérification statique en K2 Base. Longueur: 150 mm. Matériau: Aluminium EN AW-6063 T66, EPDM.
MultiRail High CSM
Réf. produit :
2004706
Le MultiRail High CSM est un rail court avec une hauteur de montage plus élevée pour une meilleure ventilation des modules. Pour le montage direct en orientation horizontale des modules sur des couvertures en tôle ondulée. Longueur : 150 mm, hauteur 100 mm. Matériau : aluminium EN AW-6063 T66, EPDM.
MultiRail 25 CSM
Réf. produit :
2004210
De rail courts avec confirmation statique dans la base K2. Pour un montage direct en orientation paysage sur un revêtement en tôle ondulée d'un rayon de 22-45 mm. Longueur : 250 mm. Matériau : Aluminium EN AW-6063 T66, EPDM
MultiRail 10 CSM
Réf. produit :
2004209
De rail courts avec confirmation statique dans la base K2. Pour un montage direct en orientation paysage sur un revêtement en tôle ondulée d'un rayon de 22-45 mm. Longueur : 100 mm. Matériau : Aluminium EN AW-6063 T66, EPDM
K2 Clamp MC 25-40 mm
Réf. produit :
2004146
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
K2 Clamp EC 25-40, noir anodisé
Réf. produit :
2004545
Pince centrale de module universelle anodisée noire pour la fixation de modules solaires avec des cadres de 25-40 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériaux : aluminium EN AW 6063 T66, Acier inoxydable, Thermoplastique. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
K2 Clamp EC 30-40, Hybrid
Réf. produit :
2003451
Article alternatif: 2002514Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
Etriers universels OneEnd
Réf. produit :
2002514
Etrier universel (final) K2. Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
Etriers universels OneMid
Réf. produit :
2003071
Article alternatif: 2004146Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
Etriers universels OneMid, noir anodisé
Réf. produit :
2003072
Article alternatif: 2004148Etrier universel (intermédiaire) en noir anodisé. Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
Etriers universels OneEnd, noir anodisé
Réf. produit :
2002589
Article alternatif: 2004545Noir anodisé / etrier universel (final) Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Collier d'extrémité laminé Click 5.0
Réf. produit :
1002562
Pince d'extrémité en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Collier central laminé Click 5.0
Réf. produit :
1002561
Pince centrale en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Etrier final K2 6.8 CLICK pour modules laminés
Réf. produit :
1000668
Étrier final pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
Etrier intermédiaire K2 6.8 CLICK pour modules laminés
Réf. produit :
1000667
Étrier intermédiaire pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
SlideGuard
Réf. produit :
1005828
Dispositif de protection pour empêcher le glissement, à utiliser en complément pour le montage en portrait de modules laminés avec une épaisseur de verre de 6 - 9 mm. Matériau: acier inox 1.4016, EPDM
Ecrou-prisonnier MK2 avec clip de montage, Acier inox
Réf. produit :
1001643
L d’écrou-prisonnier s d’insère sur le rail K2 à n d’importe quelle hauteur. Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: acier inox 1.4301, TPC.
Vis avec rondelle intégrée M8x20
Réf. produit :
2001729
Vis à tête cylindrique denture de blocage M8x20 ISO 4762. Clé de: 6. Matériau: Acier inox A2
Vis à tôle autoperceuse K2 à tête hexagonale avec rondelle d’étanchéité
Réf. produit :
1005207
Vis auto-tauraudeuse Dia 6x25 mm pour utilisation sans découpage, approuvé pour les tôles (acier et aluminium) d'une épaisseur de 0,4 mm à 1,25 mm. Certification: abZ (de), ETA (eu), ETN (fr). Matériaux: acier inoxydable A2, EPDM
Vis à tôle autoperceuse hexagonale 6x40 mm
Réf. produit :
2003424
Vis auto-perceuse à tête hexagonale avec joint détanchéité (Ø16 mm) 6x40 mm. Approuvé pour les tôles (acier et aluminium) d'une épaisseur de 0,4 mm.
Collier de serrage
Réf. produit :
2002870
Collier de serrage avec fixation pour le maintien extérieur des câbles solaires. LxL: 200x4,6 mm
PVX Minimount rail
Réf. produit :
2003387
Le PVX Minimount, résistant aux UV, constitue un système multifonctionnel de gestion des câbles pour les plateaux en treillis adaptés aux rails de montage de K2 Systems. Plateau grillagé compatible : 2004054. Matériau : PE et ASA
AddOn XS
Réf. produit :
2004629
L'adaptateur de montage K2 AddOn XS permet un montage sur grille ou par insertion sans rails ni pinces supplémentaires pour une hauteur de cadre de module de 30 à 35 mm. Convient pour SolidRail, SingleRail, MultiRail, MiniRail, BasicRail. Exception : SolidRail Alpin, SolidRail Medium, SoldiRail Light. Matériau : aluminium EN AW 6063 T66
AddOn 30
Réf. produit :
2001707
Cet adaptateur K2 permet un montage en paysage sans rail ou étrier supplémentaire pour une hauteur de cadre de 30-34mm. Il convient à presque tous les rails de montage Solid-/Cross-/Single- et
BasicRail
K2. Matériau: polyamide renforcé en fibre de verre
AddOn 22/25
Réf. produit :
1005530
L'adaptateur K2 permet un montage en paysage sans rail ou étrier supplémentaire pour une hauteur de cadre de 35-50 mm. Il convient à tous les rails de montage Solid-/Cross-/Single- et BasicRail K2.
Matériau: polyamide renforcé en fibre de verre
Kit StairPlate
Réf. produit :
2004057
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Kit RailUp
Réf. produit :
2003191
Ajout optionnel pour le système K2 BasicRail et MultiRail. Le RailUp Set permet de surélever les modules, avec un minimum de matériel, et d'optimiser leur ventilation sur les toits en tà´le trapézö¯dale. De plus, l'installation d'optimiseurs de puissance et de micro-onduleurs devient plus facile. Le kit comprend toutes les vis et tous les écrous nécessaires à l'installation. Le RailUp est monté sous chaque étrier de module et est compatible avec nos étriers universaux OneMid/OneEnd ainsi qu'avec nos étriers de module standard K2. Il n'est pas compatible avec le K2 AddOn. Matériau : aluminium, acier inoxydable et TPC
TerraGrif QL
Réf. produit :
2004231
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Compatibles : K2 Clamp 25-40.
TerraGrif K2SZ
Réf. produit :
2001881
Accessoires de montage pour établir la liaison équipotentielle des systèmes de montage K2 ou pour la mise à la terre des modules. Systèmes incompatibles :
BasicRail
(montage en paysage). Matériau : Acier inox 301 TA
TerraGrif K2U17 Portrait
Réf. produit :
2000056
Les accessoires de montage permettent d'équilibrer le potentiel des systèmes de montage K2 ou de mettre à la terre les cadres de modules. Le TerraGrif K217 peut être facilement fixé sur la face inférieure du cadre de module et est compatible avec presque tous les types de modules. Le matériel est en acier inoxydable 301 TA et peut être placé dans la zone de l'élévation voisine ou des composants du système de montage.
Kit Serre-câble parafoudre 8 mm Set
Réf. produit :
2004922
Pince parafoudre pour fixer des câbles parafoudre d'un diamètre de 8 mm. Comprend un écrou MK2 avec clip de montage et une vis à tête bombée M8x25.
Kit double serre-câble parafoudre Multi Alu 8 mm
Réf. produit :
2002474
Article alternatif: 2002473Kit de 2 Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Utilisation universelle comme serre-câbles en T, serre-câbles croisé, serre-câbles parallèle et serre-câbles de jonction. Avec tête cylindrique M8x40, 2x Rondelle 8,4 x 20 x 1,2 mm et écrous à embase avec cran d’arrêt M8 inclus.
Kit Serre-câble parafoudre K2 Multi Alu 8 mm
Réf. produit :
2002473
Article alternatif: 2004922Serre-câbles parafoudre pour la fixation des câbles de garde d d’un diamètre de 8 mm. Avec écrou prisonnier MK2, Rondelle (8,4 x 20 x 1,2 mm) et tête cylindrique M8x30 inclus.
Kit Climber 36/50
Réf. produit :
2003145
Applacable en tant que connecteur croisé du SingleRail 36 & 50 ainsi que du CrossRail 36 & 48. Vis et écrous inclus. Matériau: Aluminium EN AW-6063 T66, acier inox A2
XS Étrier intermédiaire
Réf. produit :
2004609
Kit de pinces centrales de modules XS pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA
XS Étrier intermédiaire, noir anodisé
Réf. produit :
2004619
Pinces centrales de modules anodisées noires XS Set pour la fixation de modules solaires avec des cadres de 30 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
XS Étrier final
Réf. produit :
2004611
Kit de fixation d'extrémité de module pour fixer les modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau: aluminium EN AW 6063 T66, Acier inoxydable, TPE/PA
XS Étrier final, noir anodisé
Réf. produit :
2004621
Kit de pinces d'extrémité de module anodisées noires pour la fixation de modules solaires avec des cadres de 30 mm de haut. Non compatible avec le système K2 Dome 6. Matériau : aluminium EN AW 6063 T66, acier inoxydable, TPE/PA. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
Étrier final
Réf. produit :
1005345
Kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
Étrier final, noir anodisé
Réf. produit :
1005347
Noir anodisé / kit étrier final K2 pour la fixation de modules PV avec une hauteur de cadre de 30-31 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA. L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
XS Étrier intermédiaire
Réf. produit :
1005156
Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: Aluminium EN AW-6063 T66, acier Inox A2, PA
XS Étrier intermédiaire, noir anodisé
Réf. produit :
1005157
Noir anodisé / Kit étrier intermédiaire XS pour la fixation de modules PV avec une hauteur de cadre de 30-33 mm. Non compatible avec le système K2 Dome 6. Matériau: anodisé aluminium EN AW-6063 T66, acier Inox A2, PA.
MultiRail 25 CSM échantillon
Réf. produit :
2003514
Echantillon K2 MultiRail 25 CSM avec les kits étriers OneMid et OneEnd inclus.
Système K2 MultiRail
Fixation au toit et rail de fixation en un seul composant. Rail court et flexible disponible en différentes longueurs.
Le système de montage MultiRail pour les ensembles photovoltaïques est adapté aux toits en tôle trapézoïdale et ondulée. Il permet de fixer le module au toit en un seul composant.
- Facile et éprouvé - rail court et flexible disponible en différentes longueurs
- Dimensionnement rapide avec peu de composants pour plus d'efficacité
- Rail de base solide pour le montage en trapèze avec Dome 6
- Avec certification ETN: Plus d'informations
Système K2 MultiRail
Variante du système

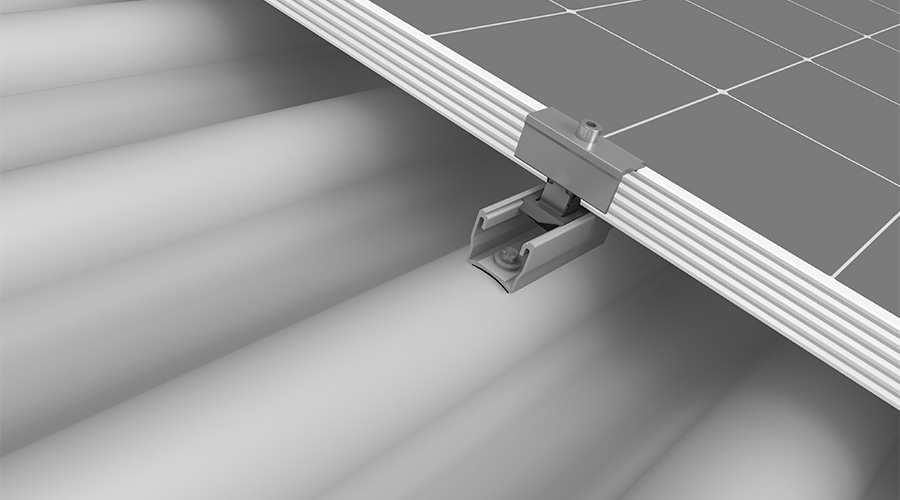

Le MultiRail CSM est à la fois un raccord de toiture et un rail de montage. Cela permet une planification rapide avec peu de matériel et, lors de l'installation, il n'est pas nécessaire d'effectuer un pré-perçage ou une fixation coûteuse dans la sous-construction du toit. La surélévation avec RailUp permet d'obtenir une meilleure ventilation arrière. Le MultiRail CSM est disponible en tant que rail court en deux longueurs.

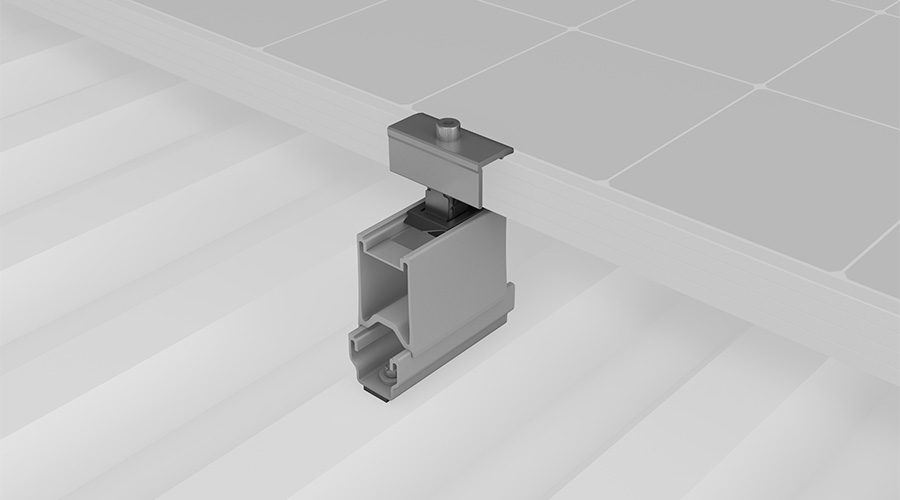

Le système MultiRail peut désormais être dimensionné avec une élévation. Cette dernière permet une meilleure ventilation à l'arrière des modules et améliore le productible ; c'est pourquoi nous vous recommandons ce système pour des installations situées dans les régions chaudes, ou afin d'optimiser la production du module.
Le RailUp est vendu sous forme de kit et ne nécessite aucun matériel supplémentaire lors de l'installation.

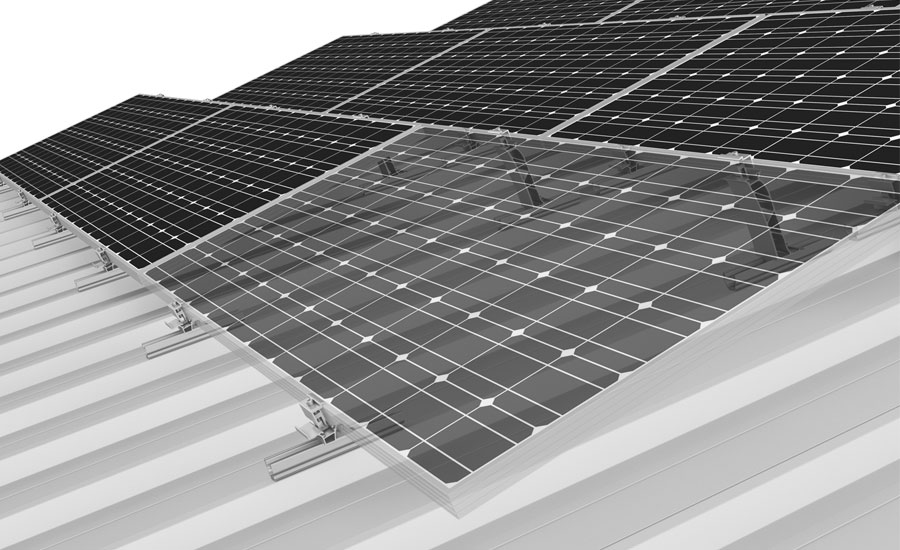

La combinaison du composant polyvalent MultiRail et du Peak de notre système pour toitures plates Dome 6 peut, avec la surélévation, générer un meilleur angle d'incidence et donc un meilleur rendement. La fixation intelligente pour tôle trapézoïdale est sûre en termes de force de maintien et économique en termes de matériel et de transport.
Système K2 MultiRail
Données techniques
| Système MultiRail | |
|---|---|
| Domaine d’utilisation |
Toits inclinés 5 - 75° avec tôle trapézoïdale |
| Type de fixation / Fixation à la toiture |
Fixation avec vis à tôle auto-perceuses |
| Conditions |
|
| Material |
Aluminium (EN AW-6063 T66); EPDM |
| L = largeur [mm] | 39 |
| H = hauteur [mm] | 35 |
| Longueur des rails [mm] |
|
| Montage en croix avec | SingleRail |
Schéma de dimensionnement
L = largeur / H = hauteur
