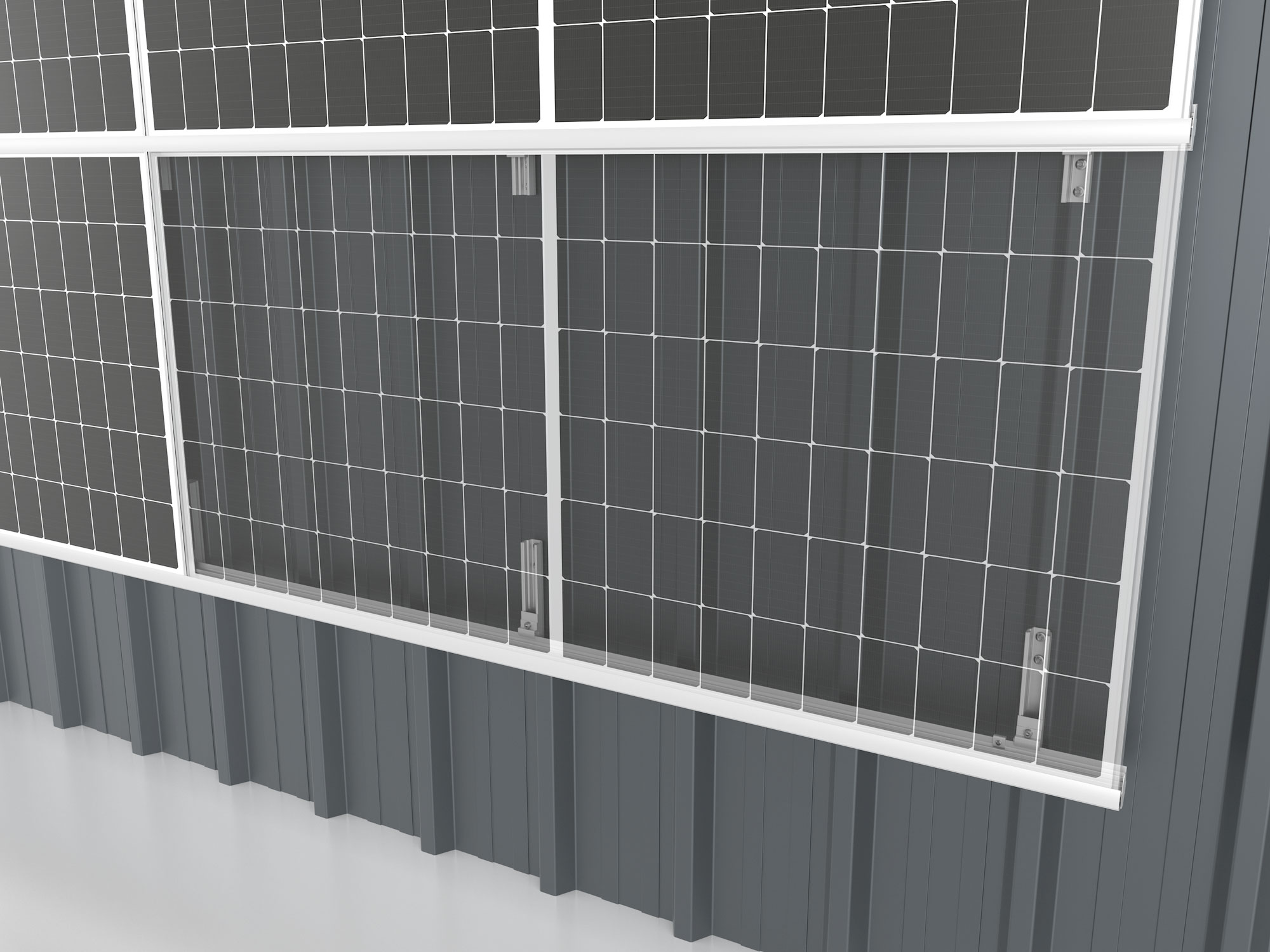

MultiRail 25
Réf. produit :
2002793
GTIN:
4251786211005
Informations sur le produit
Rail court pour montage en paysage sur toitures en tà´le trapézoidale. Longueur: 250 mm. Matériau: Aluminium EN AW-6063 T66, EPDM
| Domaine d’utilisation: | Toitures inclinées |
|---|---|
| Fixation de toit: | Adaptateur, tôle trapézoïdale et tôle ondulée |
| Hauteur [mm]: | 32 |
| Largeur [mm]: | 39 |
| Longueur [m]: | 0,25 |
| Rails de montage: | Rails de montage |
| Surface: | Aluminium brut |
| Systèmes de montage: | Système K2 InsertionRail, Système K2 MultiRail |
| Type de composant: | Rail de montage |
| component.product.material: | Aluminium EN AW 6063 T66, EPDM |
| Sales unit: | 50 Pièce |
| component.product.packaging_type: |
50 / Carton 2.400 / Palette |
| Poids : | 0.148 Kg |
| component.product.customs_number: | 76042990 |
Téléchargements
| Fiche Technique : | Connectez-vous pour voir les détails |
|---|---|
| Instructions de montage -MultiRail / MultiRail CSM (international): | DE EN ES FR IT PL RO SL |
| Instructions de montage -MultiRail / MultiRail CSM (Australie/Nouvelle-Zélande): | EN |
| Instructions de montage -Système MultiRail avec élévation S-Dome 6: | DE EN PL RO SL |
| Instructions de montage - Système insert: | DE EN |
| Montageanleitung-MultiRail-FacadeClamp: | DE EN |
Articles compatibles
Pinces du module
Collier central laminé Click 5.0
Réf. produit :
1002561
Pince centrale en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Collier d'extrémité laminé Click 5.0
Réf. produit :
1002562
Pince d'extrémité en stratifié Click 5.0 approuvée pour les modules de SoliTek/ViaSolis, S-Energy, Sonnenstromfabrik / CS Wismar et pour les modules d'une épaisseur de verre de 5,0-6,2 mm. Longueur : 100 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : Aluminium EN AW 6063-T66 ; EPDM
Etrier final K2 6.8 CLICK pour modules laminés
Réf. produit :
1000668
Étrier final pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
Etrier intermédiaire K2 6.8 CLICK pour modules laminés
Réf. produit :
1000667
Étrier intermédiaire pour fixation de modules sans cadre, approuvé pour les modules de First Solar, Calyxo, MiaSolé et pour module d d’une épaisseur de verre de 6.8 - 8.0 mm. Veuillez noter qu'une vis à tête cylindrique et une MK2 sont nécessaires pour chaque pince de module, elles ne sont pas incluses dans l'article. Matériau : aluminium sans revêtement, EPDM
Etriers universels OneEnd
Réf. produit :
2002514
Etrier universel (final) K2. Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
Etriers universels OneEnd, noir anodisé
Réf. produit :
2002589
Article alternatif: 2004545Noir anodisé / etrier universel (final) Simple clic pour la fixation de modules PV d'une hauteur de cadre de 30-42 mm. Non compatible avec K2 Dome 6 System et K2 FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / POM
L'anodisation peut présenter de légères égratignures dûes à l'emballage et au transport.
Etriers universels OneMid
Réf. produit :
2003071
Article alternatif: 2004146Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
Etriers universels OneMid, noir anodisé
Réf. produit :
2003072
Article alternatif: 2004148Etrier universel (intermédiaire) en noir anodisé. Pour fixation de modules d'une hauteur de cadre de 30 à 42 mm. Non compatible avec les rails Dome 6 System et FlatRail, SolidRail L/ LS /XL et CrossRail 62/ 90. Matériau: Aluminium EN AW 6063 T66 / A2 / PA
L'anodisation peut présenter de légères rayures dûes à l'emballage et au transport
K2 Clamp EC 25-40, noir anodisé
Réf. produit :
2004545
Pince centrale de module universelle anodisée noire pour la fixation de modules solaires avec des cadres de 25-40 mm de hauteur. Non compatible avec le système K2 Dome 6. Matériaux : aluminium EN AW 6063 T66, Acier inoxydable, Thermoplastique. L'anodisation peut présenter de légères rayures dues à l'emballage et au transport.
K2 Clamp EC 30-40, Hybrid
Réf. produit :
2003451
Article alternatif: 2002514Etrier universel (final). Pour fixation de modules d'une hauteur de cadre de 30 à 40 mm. Non compatible avec le système K2 Dome 6. Matériau : Aluminium EN AW 6063 T66, Badamid B70, acier inoxydable A2.
K2 Clamp MC 25-40 mm
Réf. produit :
2004146
Etrier universel (intermédiaire). Pour fixation de modules d'une hauteur de cadre de 25 à 40 mm. Non compatible avec le système K2 Dome 6.
Élévation
Dome 6.10 Peak
Réf. produit :
2004125
Composant pour l'élévation du module du système Dome 6.10. Le pic peut être encliqueté dans la plaque de base pré-assemblée ou fixé directement sur le
BasicRail
à l'aide d'un boulon à tête creuse et MK2. Matériau : Aluminium EN AW-6063 T66
Dome 6.10 SD
Réf. produit :
2003243
Élément de support du module frontal pour le système Dome 6.10. Matériau : Aluminium
Ecrou-prisonnier MK2 avec clip de montage, Acier inox
Réf. produit :
1001643
L d’écrou-prisonnier s d’insère sur le rail K2 à n d’importe quelle hauteur. Une légère pression sur la pièce permet ensuite de le déplacer facilement dans le rail. Matériau: acier inox 1.4301, TPC.
Vis avec rondelle intégrée M8x20
Réf. produit :
2001729
Vis à tête cylindrique denture de blocage M8x20 ISO 4762. Clé de: 6. Matériau: Acier inox A2
Accessoires
Vis à tôle autoperceuse K2 à tête hexagonale avec rondelle d’étanchéité
Réf. produit :
1005207
Vis auto-tauraudeuse Dia 6x25 mm pour utilisation sans découpage, approuvé pour les tôles (acier et aluminium) d'une épaisseur de 0,4 mm à 1,25 mm. Certification: abZ (de), ETA (eu), ETN (fr). Matériaux: acier inoxydable A2, EPDM
Vis à tôle autoperceuse hexagonale 6x40 mm
Réf. produit :
2003424
Vis auto-perceuse à tête hexagonale avec joint détanchéité (Ø16 mm) 6x40 mm. Approuvé pour les tôles (acier et aluminium) d'une épaisseur de 0,4 mm.
Kit RailUp
Réf. produit :
2003191
Ajout optionnel pour le système K2 BasicRail et MultiRail. Le RailUp Set permet de surélever les modules, avec un minimum de matériel, et d'optimiser leur ventilation sur les toits en tà´le trapézö¯dale. De plus, l'installation d'optimiseurs de puissance et de micro-onduleurs devient plus facile. Le kit comprend toutes les vis et tous les écrous nécessaires à l'installation. Le RailUp est monté sous chaque étrier de module et est compatible avec nos étriers universaux OneMid/OneEnd ainsi qu'avec nos étriers de module standard K2. Il n'est pas compatible avec le K2 AddOn. Matériau : aluminium, acier inoxydable et TPC
Kit StairPlate
Réf. produit :
2004057
La StairPlate K2 est la solution parfaite pour installer les micro-onduleurs et les optimiseurs de Solar Edge, Huawei et Enphase. Avec la StairPlate, ces appareils peuvent être facilement accrochés à presque tous les rails de montage K2 sans avoir à les visser directement sur le toit. Les appareils sont fixés à l'avance sur la StairPlate K2 à l'aide des vis et des écrous appropriés. Veuillez tenir compte de la hauteur des modules et des unités à utiliser. Ne peut être utilisé que dans une mesure limitée lors de l'utilisation d'AddOn. Matériau : Acier inoxydable
Kit Climber 36/50
Réf. produit :
2003145
Applacable en tant que connecteur croisé du SingleRail 36 & 50 ainsi que du CrossRail 36 & 48. Vis et écrous inclus. Matériau: Aluminium EN AW-6063 T66, acier inox A2
