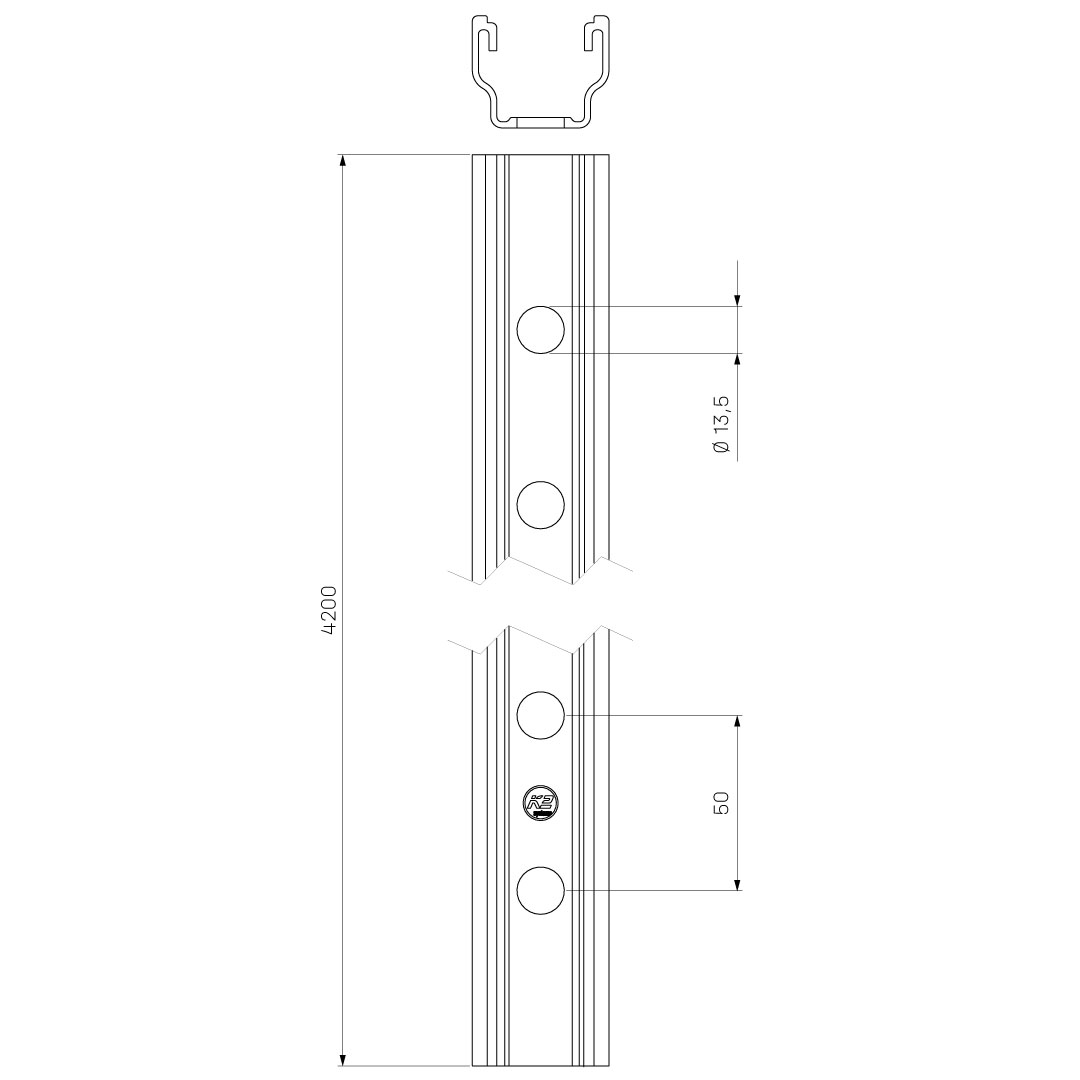

PerfoRail M; 4.20 m
Nuovo
Codice prodotto:
2004698
GTIN:
4251786216857
Info sui prodotti
Guida di montaggio perforata per il montaggio diretto su calcestruzzo con e senza isolamento. Fissaggio rapido e semplice con la vite distanziatrice RDS. La base della guida ha uno spessore di 3 mm. Materiale: alluminio EN AW 6063 T66
| Altezza [mm]: | 32 |
|---|---|
| Campi d'impiego: | Facciata |
| Guide di montaggio: | Montageschienen |
| Larghezza [mm]: | 39 |
| Lunghezza [m]: | 4,20 |
| Sistemi di montaggio: | K2 WallPV, Sistema K2 InsertionRail |
| Tipo Componente: | Guide di montaggio |
| component.product.material: | Aluminium EN AW 6063 T66 |
| Sales unit: | 20 Pezzo |
| component.product.packaging_type: |
100 / Collare |
| Peso: | 2.612 Kg |
| component.product.customs_number: | 76042990 |
Download
| Technisches Datenblatt: | Accedi per vedere i dettagli |
|---|---|
| Istruzioni di montaggio - PerfoRail M: | DE EN |
Articoli compatibili
Accessori
RDS-CA Vite distanziatrice
Codice prodotto:
2004739
Vite distanziatrice per il fissaggio di sottostrutture secondarie in alluminio davanti a muratura/calcestruzzo come sottostruttura per l'InsertionRail. Vite distanziale in alluminio RDS-CA, testa svasata, 10,0 x 190 mm, filettatura parziale L1 100 mm, esagono incassato 6, superficie decapata, passivata, rivestimento antifrizione. Omologazione Z-21.2-2130. Materiale acciaio inox A4. Produttore: Reisser.

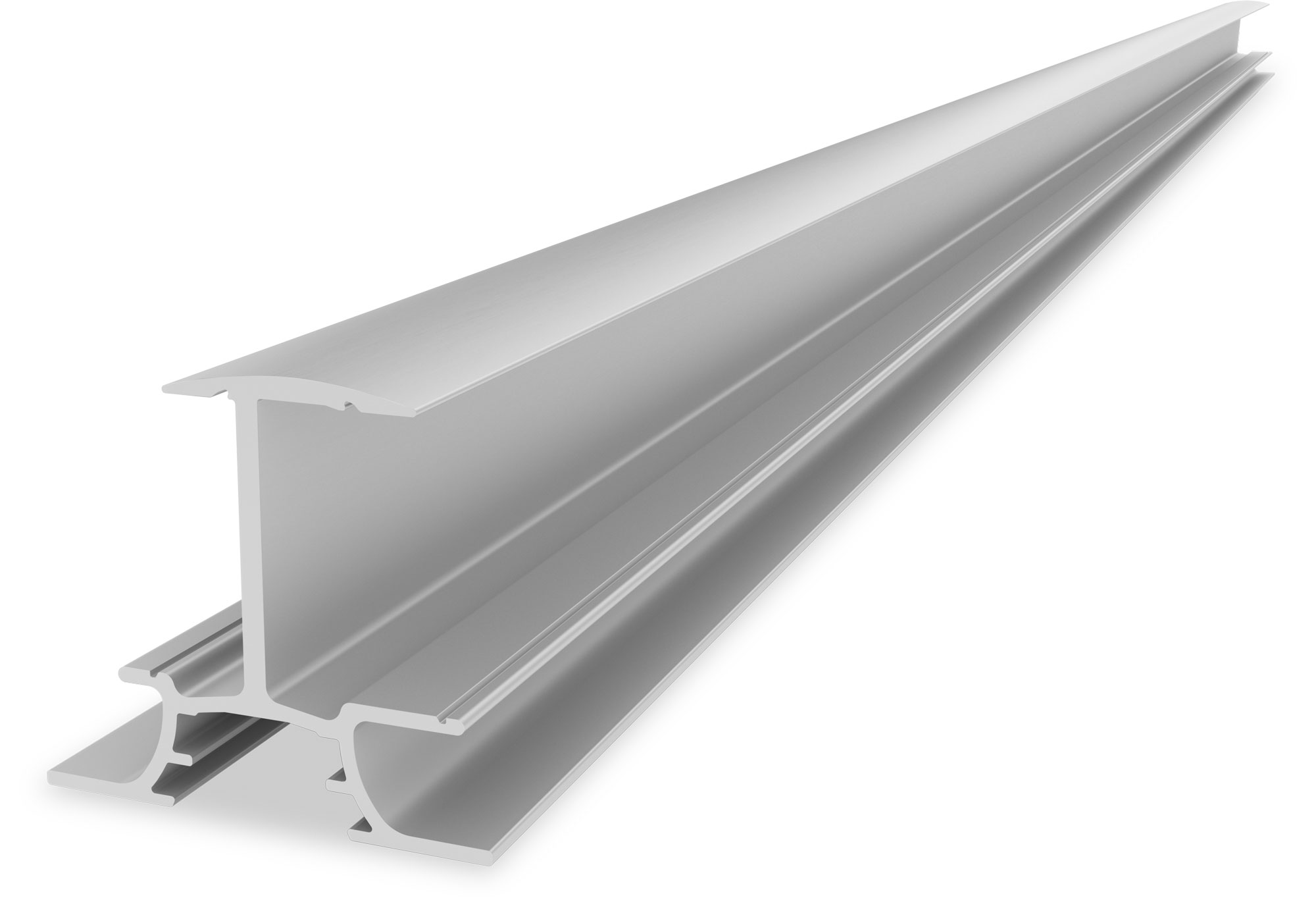

InsertionRail 2.0 - 30; 5.70 m
Codice prodotto:
2004339
L'InsertionRail 2.0 è ideale per il montaggio di moduli solari con un'altezza del telaio di 30 mm ed è adatto sia per il montaggio su tetti inclinati sia per il montaggio su facciate. Grazie all'uso semplice del CrossConnector 2.0, può essere montato facilmente su qualsiasi guida di montaggio K2. Inoltre, consente l'integrazione diretta nel BasicClip, analogamente alla funzionalità del BasicRail. Questa versatile guida di inserimento rende l'installazione ancora più efficiente e personalizzabile. Materiale: alluminio EN AW 6063 T66
InsertionRail 2.0 Cover; 2.85 m, anodizzato nero
Codice prodotto:
2004665
L'InsertionRail 2.0 Cover 30 funge da copertura orizzontale per l'InsertionRail 2.0 per altezze di telaio di 30 mm e si aggancia alla guida di montaggio sia all'estremità superiore che a quella inferiore del blocco modulo. Questa copertura impedisce l'accumulo di sporcizia o acqua nelle guide di inserimento e allo stesso tempo contribuisce a un aspetto esteticamente gradevole. Materiale: Alluminio EN AW-6063 T66, anodizzato nero. La finitura anodizzata può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.
InsertionRail 2.0 Cover 30; 2.85 m
Codice prodotto:
2004680
L'InsertionRail 2.0 Cover 30 funge da copertura orizzontale per l'InsertionRail 2.0 per altezze di telaio di 30 mm e si aggancia alla guida di montaggio sia all'estremità superiore che a quella inferiore del blocco modulo. Questa copertura impedisce l'accumulo di sporcizia o acqua nelle guide di inserimento e allo stesso tempo contribuisce a un aspetto esteticamente gradevole. Materiale: alluminio EN AW 6063 T66
InsertionRail 2.0 CrossConnector
Codice prodotto:
2004374
Il set CrossConnector 2.0 semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, con il vantaggio che la guida, compreso il CrossConnector, può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66; acciaio inox 1.4301; A2-70
InsertionRail 2.0 CrossConnector, anodizzato nero
Codice prodotto:
2004375
Il set CrossConnector 2.0 semplifica il fissaggio dell'InsertionRail 2.0 a qualsiasi guida di montaggio K2. Le viti si trovano all'esterno dell'InsertionRail montato, il che offre il vantaggio che la guida con il CrossConnector può essere spostata verticalmente sulla guida dopo il montaggio. Tutti gli accessori necessari per l'installazione sono inclusi in questo set. Materiale: alluminio EN-AW 6060 T66 anodizzato nero; acciaio inox 1.4301; A2-70. L'anodizzazione può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.

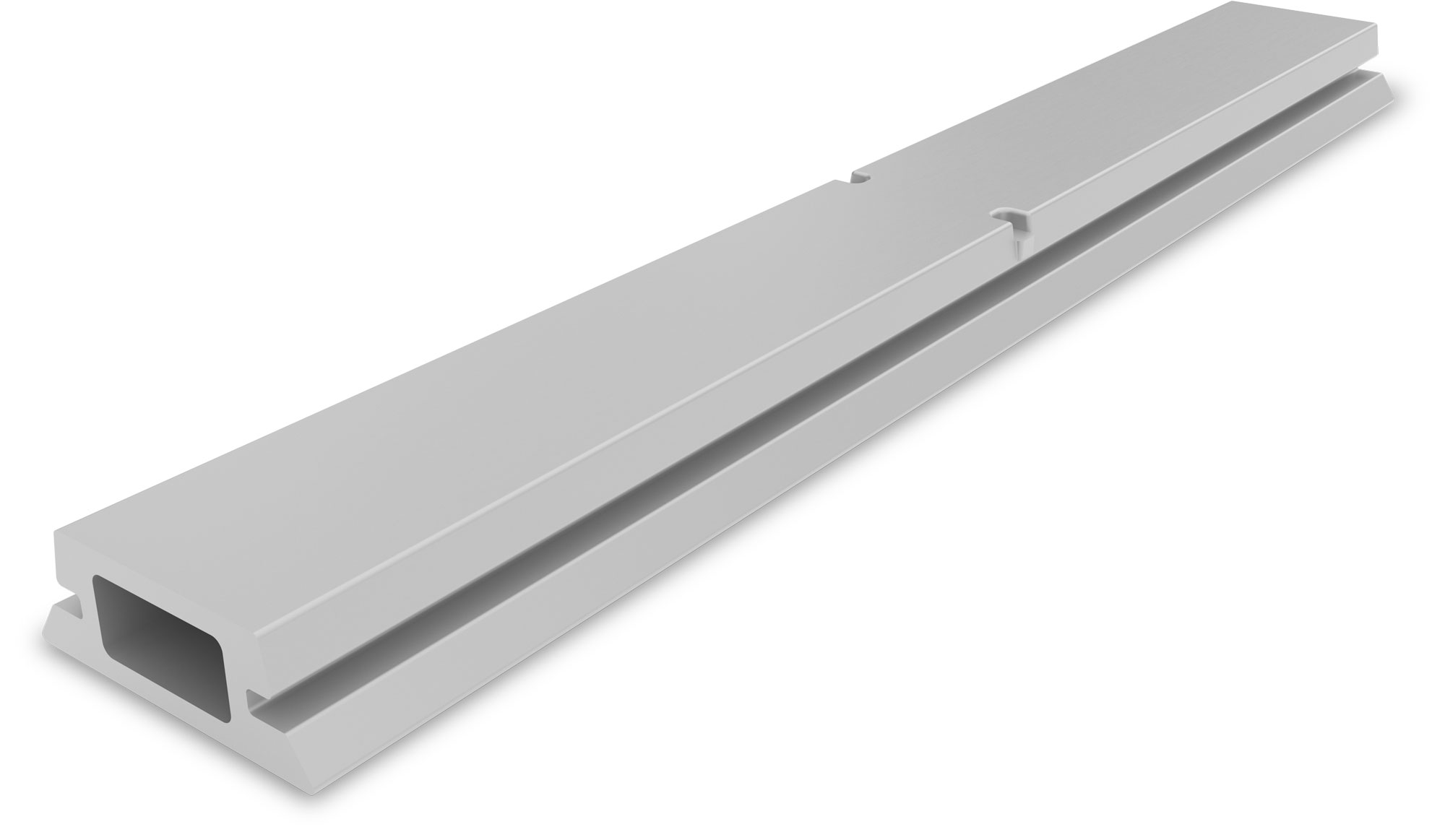

InsertionRail 2.0 Connettore per guida
Codice prodotto:
2004355
L'InsertionRail 2.0 RailConnector consente di collegare due K2 InsertionRail 2.0 in modo rapido e semplice. Il connettore viene semplicemente inserito in due InsertionRail 2.0 senza accessori aggiuntivi per creare una connessione stabile tra le due guide di montaggio. Materiale: alluminio EN AW-6063 T66

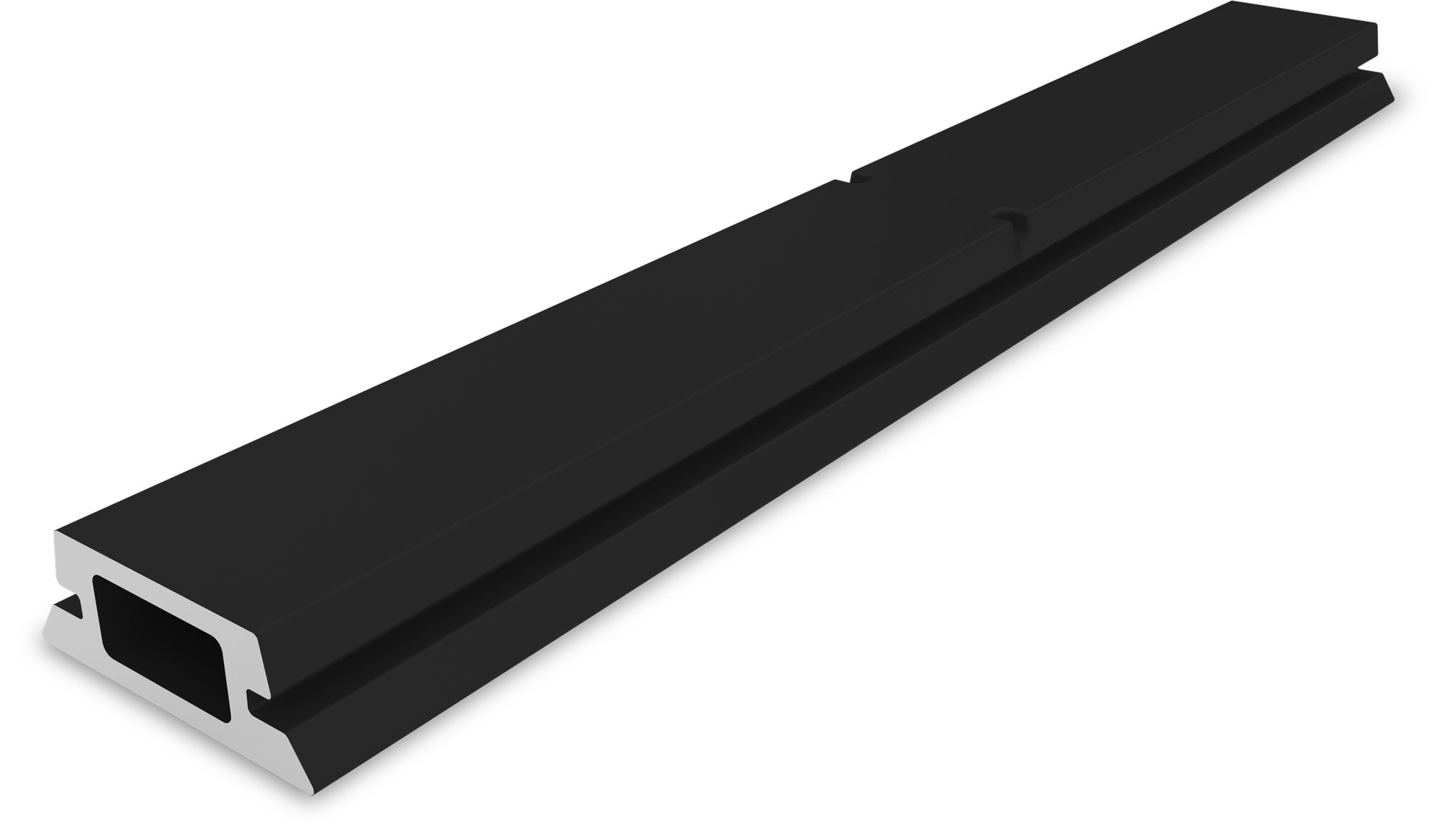

InsertionRail 2.0 Connettore per guida, anodizzato nero
Codice prodotto:
2004322
L'InsertionRail 2.0 RailConnector consente di collegare due InsertionRail 2.0 K2 in modo rapido e semplice. Il connettore viene semplicemente inserito in due InsertionRail 2.0 senza accessori aggiuntivi per creare una connessione stabile tra le due guide di montaggio. Materiale: alluminio EN AW-6063 T66, anodizzato nero. La finitura anodizzata può presentare lievi segni di graffi dovuti all'imballaggio e al trasporto.

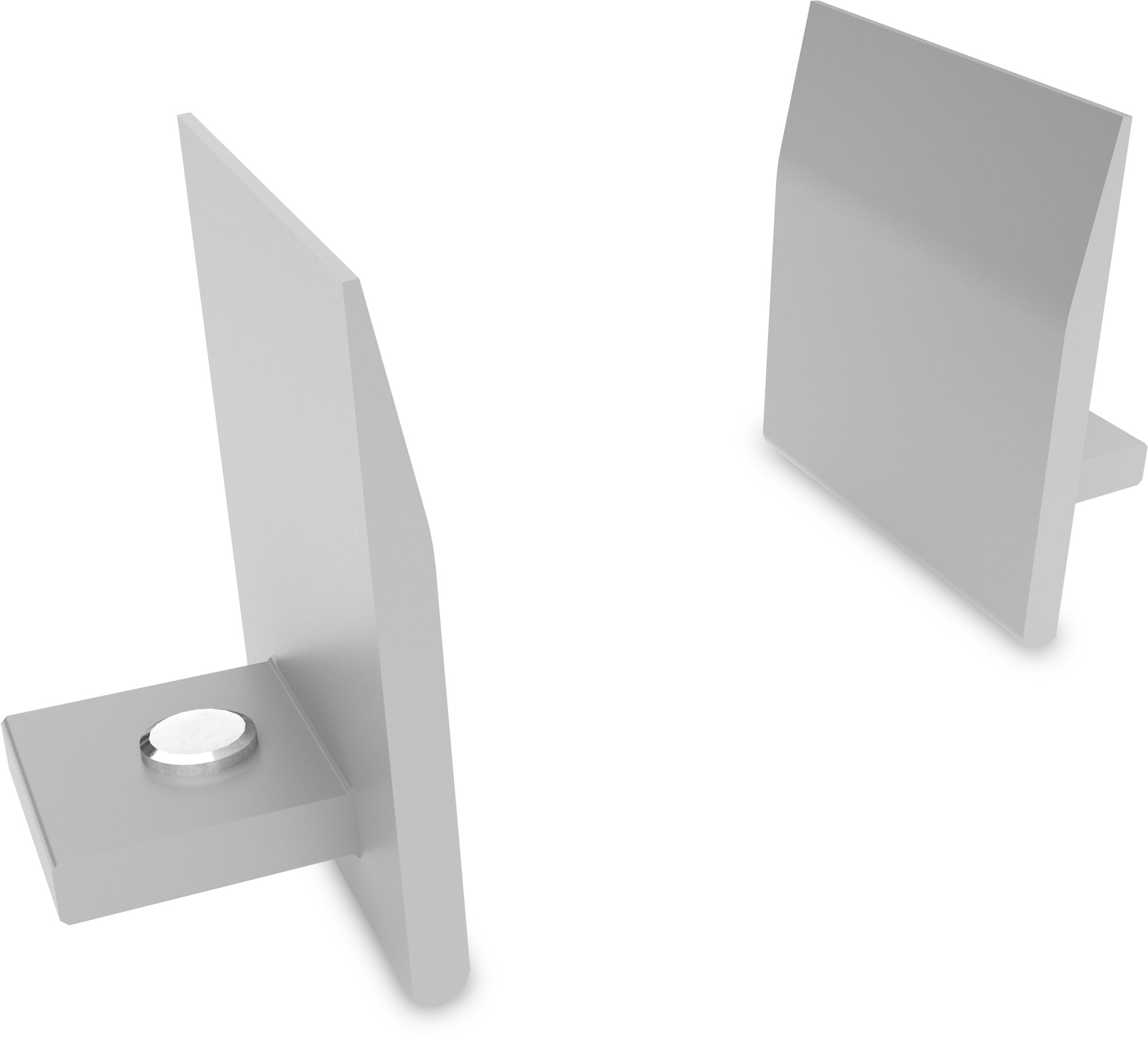

InsertionRail 2.0 EndStop
Codice prodotto:
2004372
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0, che viene fornita con una vite a brugola M8x8 preassemblata. La staffa terminale non solo conferisce una finitura estetica alla guida, ma funge anche da dispositivo di sicurezza laterale per i moduli inseriti, evitando che scivolino. Materiale: alluminio EN AW-6063 T66, acciaio inox
InsertionRail 2.0 FixStop
Codice prodotto:
2004370
Il FixStop 2.0 assicura che l'InsertionRail 2.0 sia fissato in modo affidabile al CrossConnector 2.0 per evitare che venga spinto fuori. Il FixStop 2.0 viene fornito preassemblato con una vite ad esagono cavo M8x8 per un'installazione facile e veloce. Materiale: alluminio EN AW-6063 T66, acciaio inossidabile

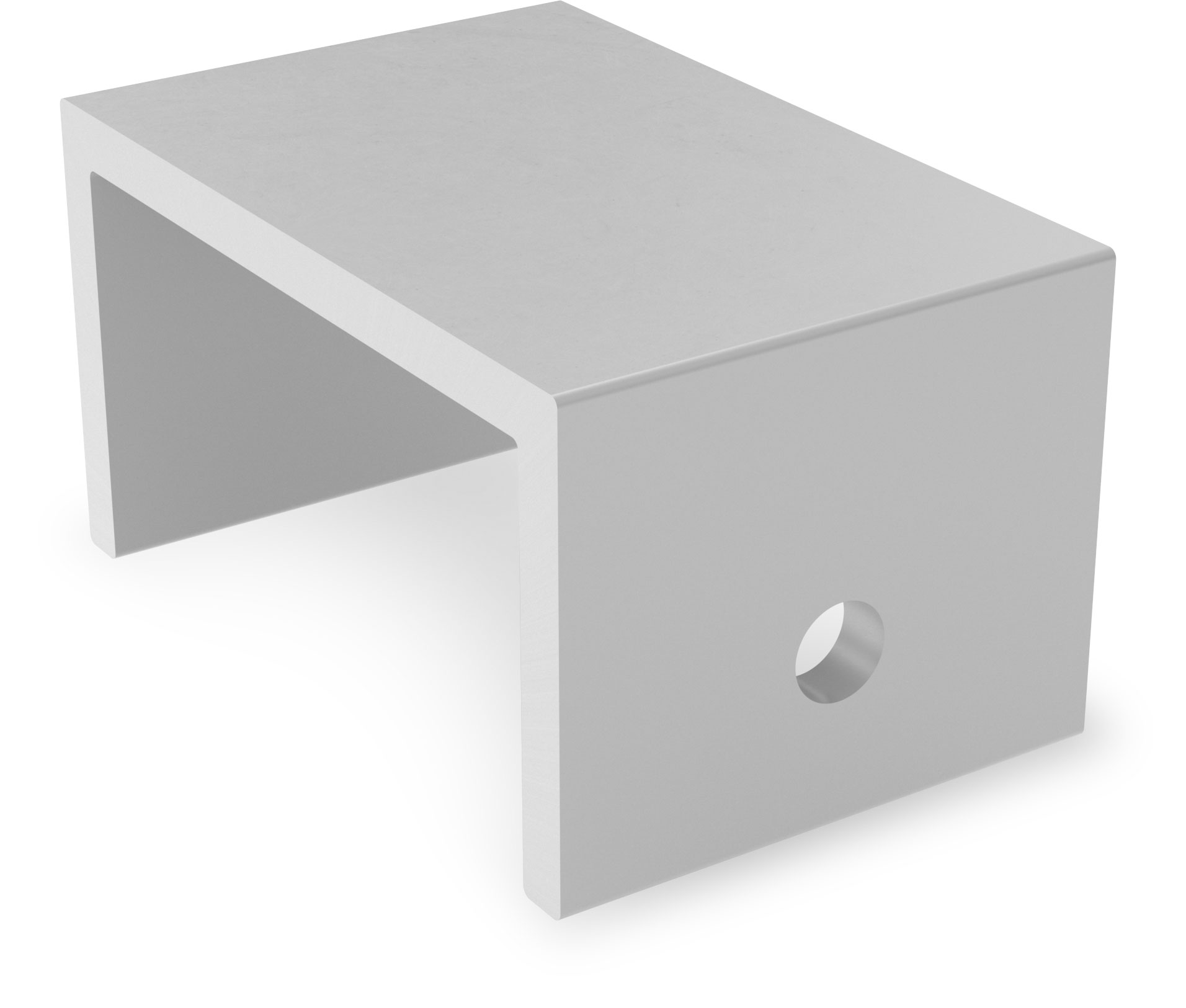

Rail AntiSlip Clip
Codice prodotto:
2004289
La protezione anticaduta WallPV, compatibile con K2 MultiRail e FacadeRail, offre una sicurezza aggiuntiva al sistema WallPV. La protezione anticaduta per rotaie viene fissata sotto il CrossConnector inferiore o il morsetto inferiore per evitare che scivoli. Si fissa con una vite 5,5x19 (2004432). Materiale: alluminio EN AW 6063 T66
Self-tapping metal screw 5.5x19
Codice prodotto:
2004432
La vite autofilettante 5,5 x19 è stata progettata appositamente per il fissaggio di facciate in alluminio (fino a 4 mm) e garantisce una soluzione di fissaggio affidabile. Questa vite viene utilizzata per fissare gli articoli 2004288 - Piastra antiscivolo CarrierRail e 2004289 - Clip antiscivolo per binari. Materiale: acciaio inox A4. Produttore: Hilti.
ModuleSafety
Codice prodotto:
2004290
Das K2 ModuleSafety wurde speziell für die Verwendung mit der K2 InsertionRail in Verbindung mit dem WallPV System entwickelt. Es fungiert als Abstandhalter zwischen zwei Modulen und gewährleistet die Einhaltung des vorgeschriebenen Abstands zwischen ihnen. Material: EPDM Shore A 70
Coppiglia a molla
Codice prodotto:
2001196
Spina a molla DIN 11024. Materiale: Acciaio inox A2-AISI304
TerraGrif K2U17 Portrait
Codice prodotto:
2000056
L'accessorio di montaggio consente di equalizzare il potenziale dei sistemi di montaggio K2 o di mettere a terra i telai dei moduli. TerraGrif K217 può essere facilmente fissato alla parte inferiore del telaio del modulo ed è compatibile con quasi tutti i tipi di moduli. Il materiale è acciaio inox 301 TA e può essere posizionato nell'area dell'elevazione adiacente o dei componenti del sistema di montaggio.
TerraGrif PL
Codice prodotto:
2004102
Il TerraGrif PL può essere utilizzato per l'equalizzazione del potenziale dei componenti K2 MiniFive nel sistema K2 MiniRail MK2. Può essere utilizzato anche per l'equalizzazione del potenziale nell'InsertionRail 2.0. Materiale: acciaio inox (301 TA)
Fascetta di fissagio
Codice prodotto:
2002870
Fascetta di fissaggio per installazione esterna di cavi solari. LxL: 200x4,6 mm

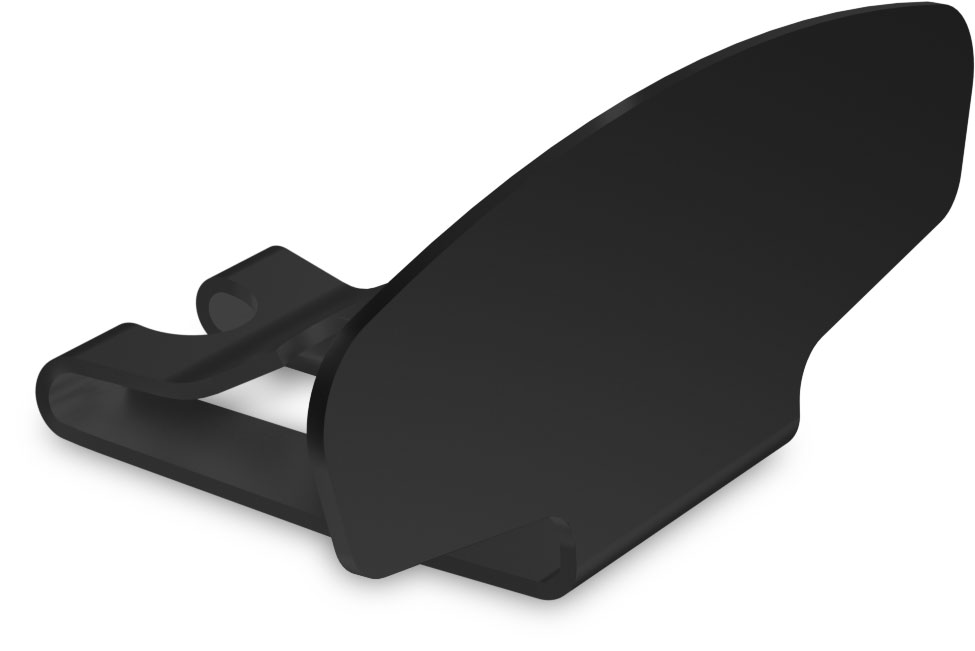

InsertionRail 2.0 EndStop S, nero
Codice prodotto:
2004692
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0. La staffa terminale impedisce ai moduli inseriti di scivolare, in quanto funge da protezione estetica laterale. Materiale: 1.4301 (X5CrNi18-10), Colore nero

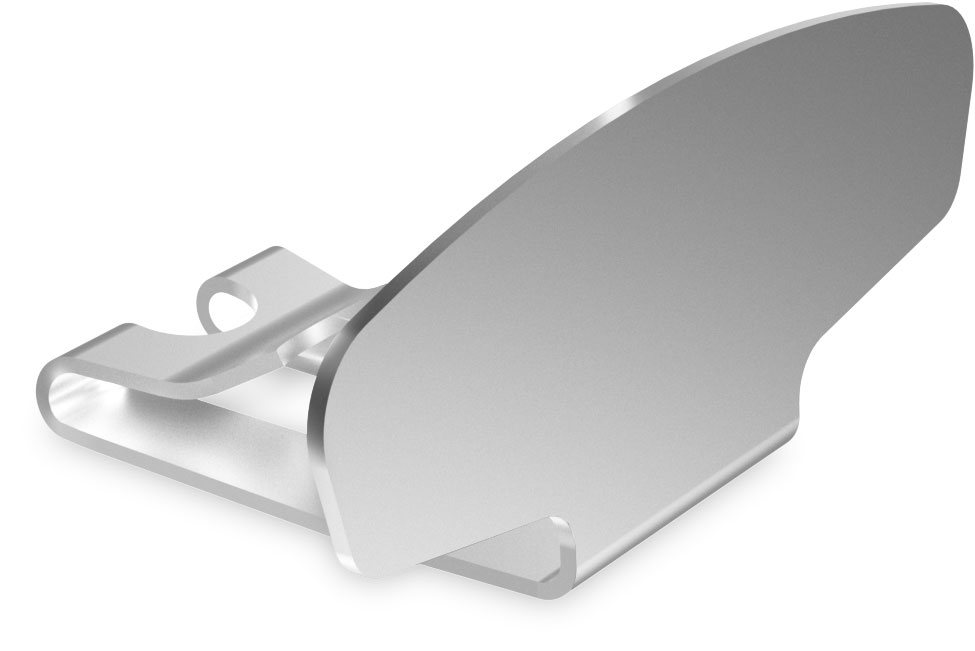

InsertionRail 2.0 EndStop S
Codice prodotto:
2004693
L'EndStop 2.0 è una staffa terminale per la guida K2 InsertionRail 2.0. La staffa terminale impedisce ai moduli inseriti di scivolare, in quanto funge da protezione estetica laterale. Materiale: 1.4301 (X5CrNi18-10)
