Système K2 InsertionRail
Système K2 InsertionRail

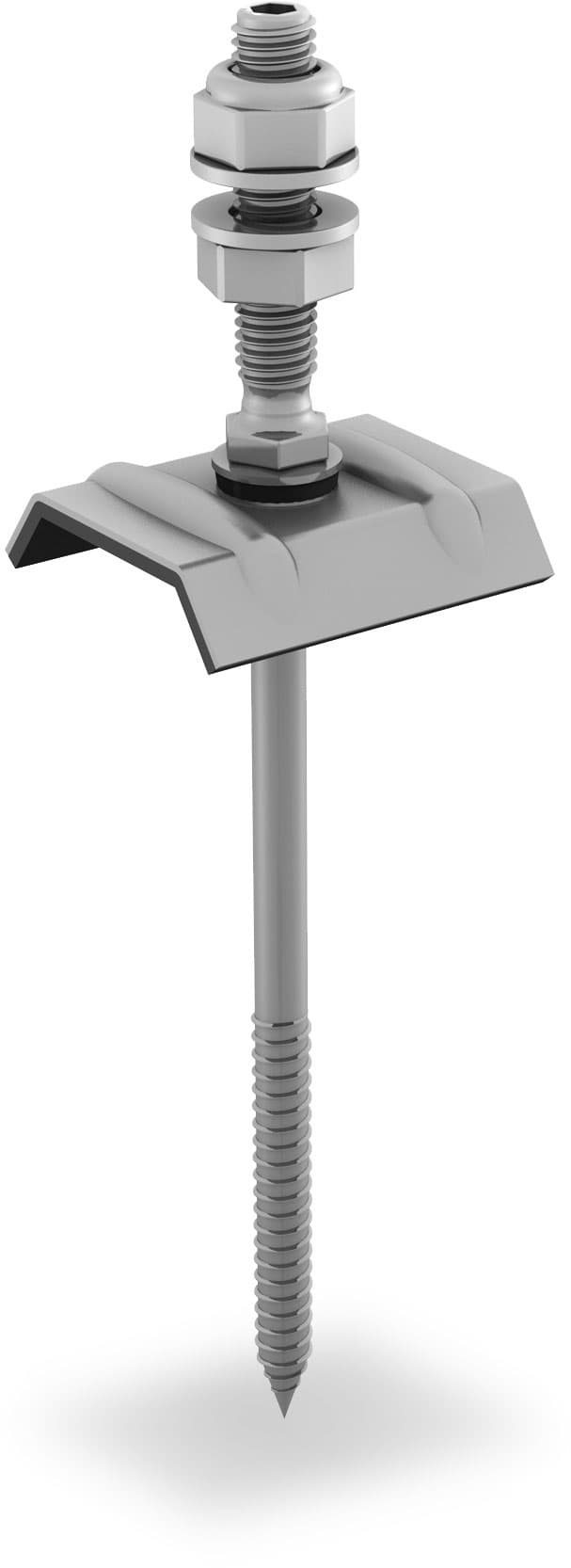

Vis de fixation panneaux solaires, calotte, pour une sous-structure en bois
Réf. produit :
1001511
GTIN:
4251786200979
Système K2 InsertionRail
Informations sur le produit
Fixation panneaux solaires 8x130 / M10x50 pour la fixation des composants de K2 Systems dans la sous-structure en bois. Avec rondelle d'étanchéité E16 et calotte ORKAN. Convient aux profilés métalliques trapézoïdaux et ondulés et aux éléments sandwich. Avec European Technical Assessment (ETA).
Article procuré selon les commandes – reprise exclue.
Pour les demandes/commandes, les données techniques suivantes doivent être fournies :
- A - largeur de la membrure supérieure [mm]
- B - hauteur du profil [mm]
- C - largeur intérieure de la membrure inférieure [mm]
- D - couleur du toit [RAL]
Pour vous aider dans votre commande, veuillez remplir le formulaire ci-dessous «Sélection et paramètres des fixations solaires avec calottes» et l'envoyer avec votre commande.
| Domaine d’utilisation: | Toitures inclinées |
|---|---|
| Filetage: | M10x50 |
| Longueur de la vis [mm]: | 130 |
| Sous-construction du toit: | Bois |
| Systèmes de montage: | Système K2 InsertionRail, Système K2 SolidRail |
| Type de composant: | Vis de fixation panneaux solaires |
| component.product.material: | Acier inoxydable A2, EPDM |
| Sales unit: | 25 Pièce |
| component.product.packaging_type: |
25 / Carton 4.725 / Palette |
| Poids : | 0.095 Kg |
| component.product.customs_number: | 73181210 |
Téléchargements
| ETA 22/0762: | DE EN |
|---|---|
| Instructions de montage – Vis a double filetage et fixations solaires SingleRail/SolidRail: | DE EN |
| Instructions de montage – Vis a double filetage et fixations solaires InsertionRail 2.0: | De EN |
| Calculer la longueur des vis à double filetage et des fixations solaires: | DE EN |
| Sélection et paramètres pour des vis de fixation panneaux solaires avec calotte: | DE EN |
