K2 S-Dome small System
MultiRail 25
Artikelnummer:
2002793
Kurzschiene mit statischem Nachweis in K2 Base. Zur Direktmontage in horizontaler Modulorientierung auf Trapezblecheindeckungen. Länge: 250 mm. Material: Aluminium EN AW-6063 T66, EPDM
Einlegemutter MK2 Edelstahl
Artikelnummer:
1001643
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Edelstahl 1.4301, TPC.
Einlegemutter MK2 Alu
Artikelnummer:
2000034
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Aluminium EN AW 6063 T66, Hytrel 8238-TPC
Zylinderkopfschraube mit Unterkopfverzahnung M8x20
Artikelnummer:
2001729
Zylinderkopfschraube M8x20 mit Innensechskant und Sperrverzahnung DIN 912 / ISO 4762. Antrieb: SW:6. Material: Edelstahl A2
Gewindeformende Schraube mit Dichtscheibe
Artikelnummer:
1005207
Gewindeformende Sechskantblechschraube 6x25 mm. Für eine spanlose Verarbeitung, zugelassen für Blechstärken ab 0,4 mm (Stahl und Aluminium) bis 1,25 mm. Mit bauaufsichtlicher Zulassung. Zertifizierung: abZ (de), ETA (eu), ETN (fr). Material: Edelstahl A2, EPDM
K2 S-Dome small System
Für Flach- und Trapezblechdächer geeignet. Sparsam beim Material und Transport und sicher in der Haltekraft.
- Auf Trapezblech für bis zu 15° Dachneigung geeignet
- Sparsam beim Material und Transport
- Clever in der Anbindung und sicher in der Haltekraft
- Perfekte Kombination aus dem Allrounder Bauteil MultiRail und lastoptimierten schlanken Aufständerungen
K2 S-Dome small System
K2 S-Dome small System
Technische Daten
| S-Dome small System | |
|---|---|
| Anwendungsbereich |
Flach- bzw. Schrägdächer ≤ 15° mit Trapezblecheindeckung |
| Befestigungsart / Dachverbindung | Befestigung mit Bohrschrauben im Trapezblech, hochsickenparallel |
| Voraussetzungen |
|
| Neigungswinkel | 10° |
| Material |
|

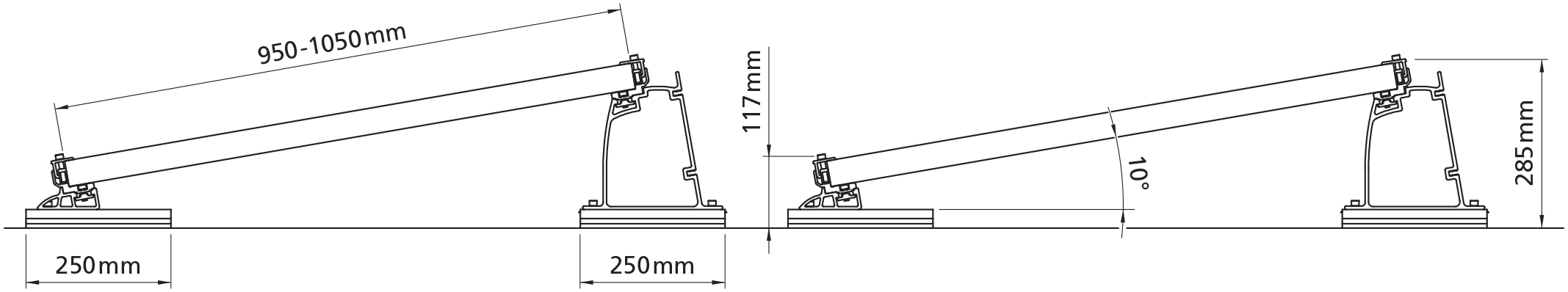

Seitenansicht
K2 S-Dome small System
