K2 N-Rack System

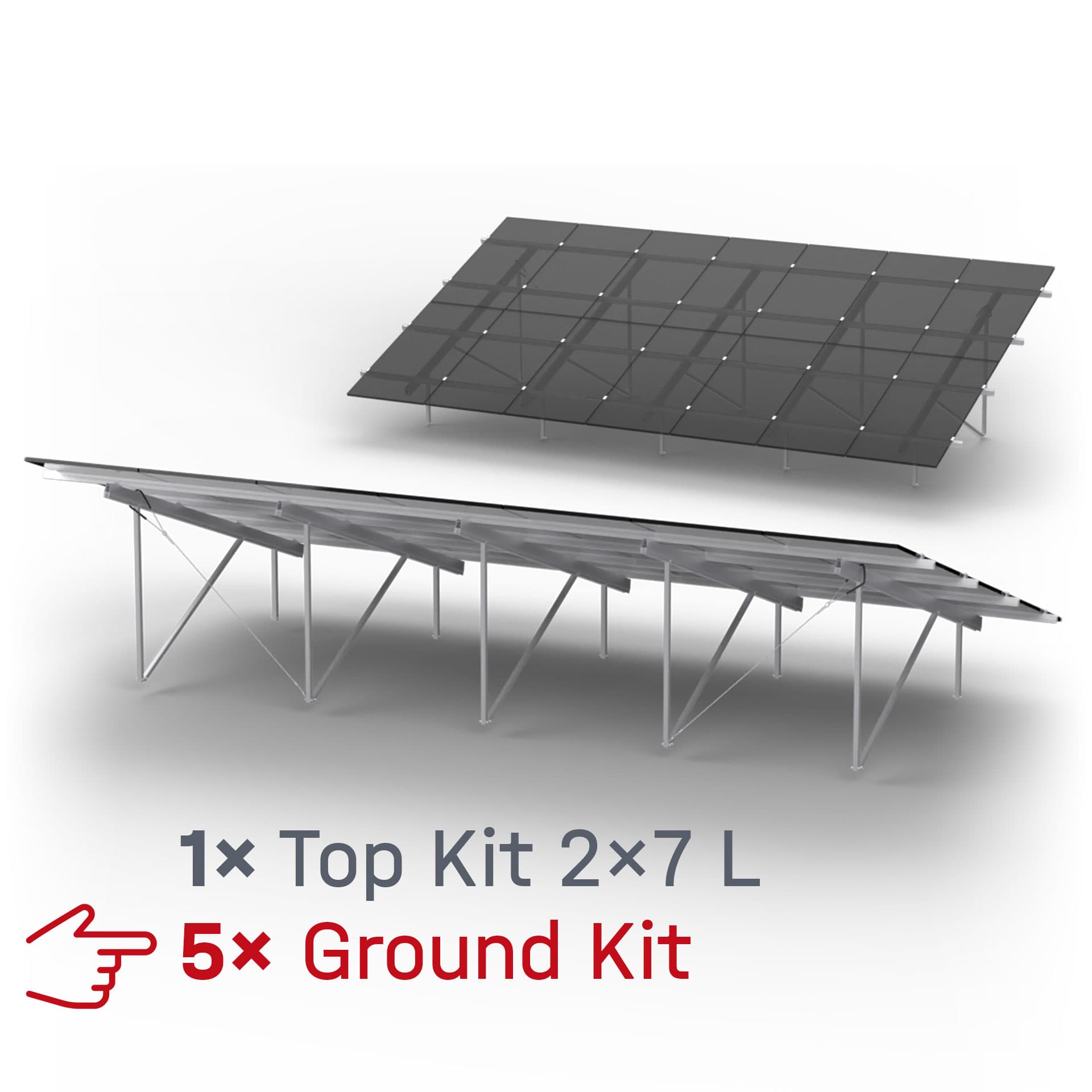

N-Rack Top Kit 2x7 L
Artikelnummer:
2004924
N-Rack Set für die Montage von 2x7 Modulen mit einer Länge > 1905 mm. Das Set beinhaltet Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 in 4,55 m, CrossRail 73 Connector inkl. Bohrschrauben 5,5x25, K2 Clamp EC und MC, Windverband Drahtseil. Pro Set werden 5× N-Rack Ground Kits benötigt:GabionenBetonfundamente Schraubfundamente Rammfundamente

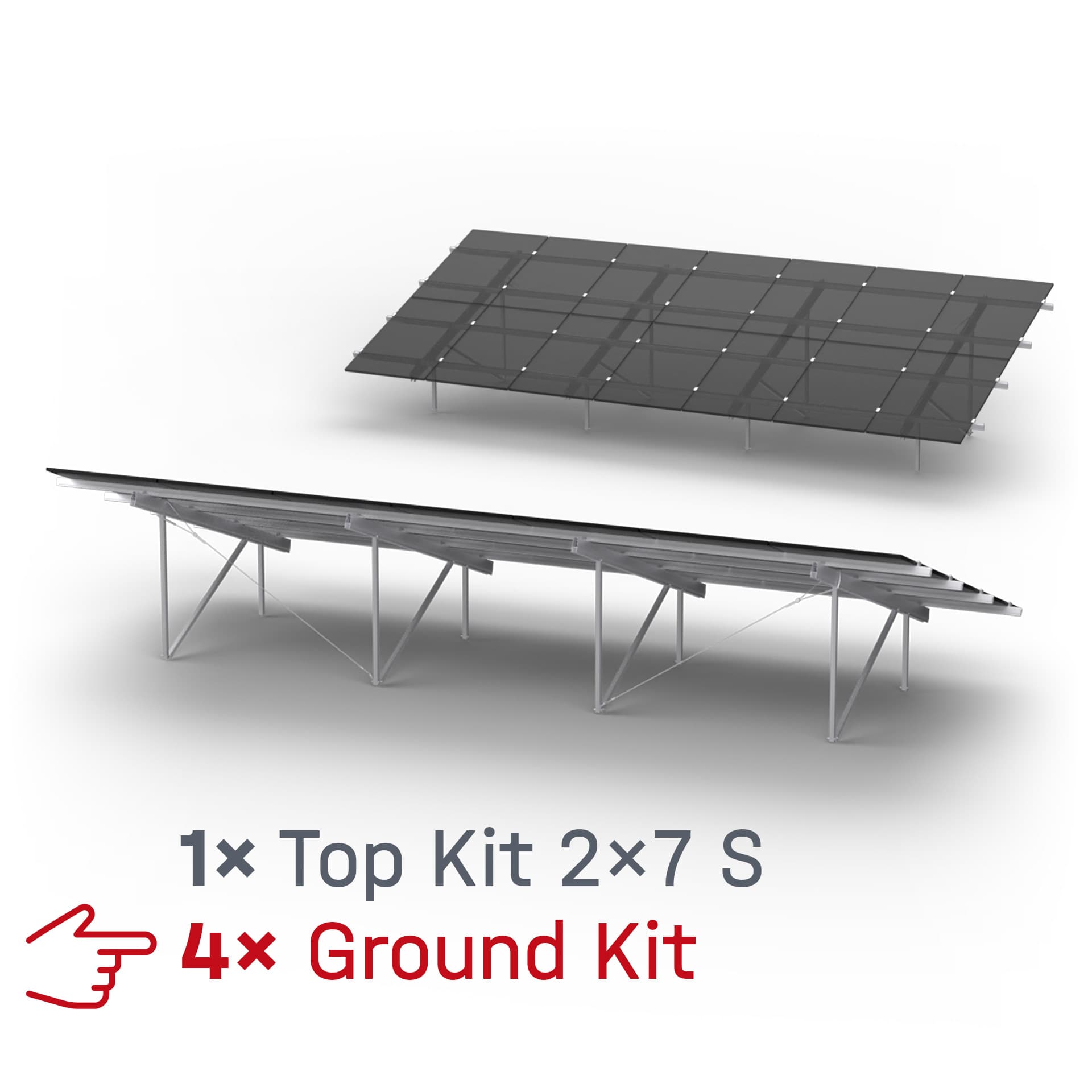

N-Rack Top Kit 2x7 S
Artikelnummer:
2004925
N-Rack Set für die Montage von 2x7 Modulen mit einer Länge <= 1905mm. Das Set beinhaltet Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 in 4,55 m, CrossRail 73 Connector inkl. Bohrschrauben 5,5x25, K2 Clamp EC und MC, Windverband Drahtseil. Pro Set werden 4× N-Rack Ground Kits benötigt:GabionenBetonfundamente Schraubfundamente Rammfundamente

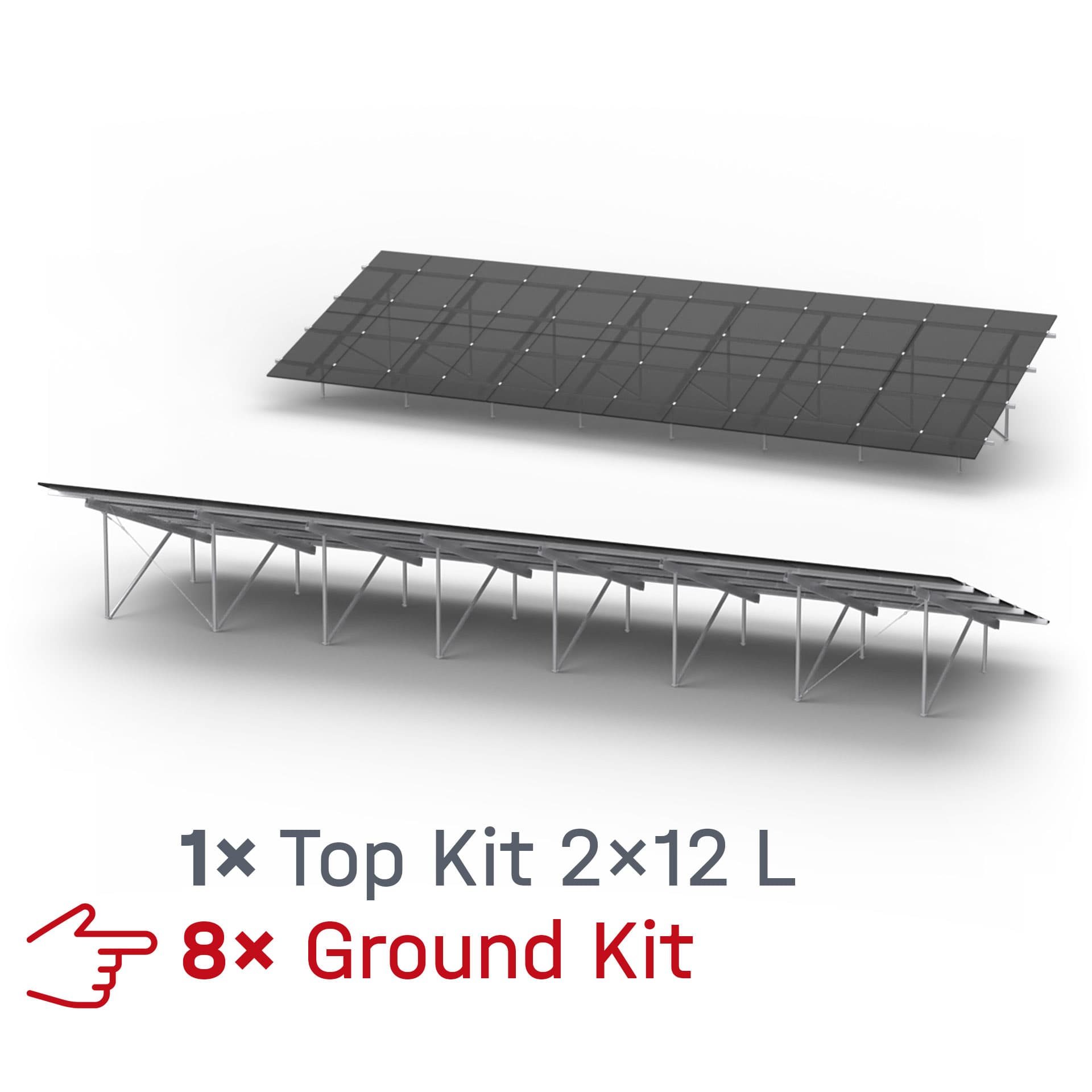

N-Rack Top Kit 2x12 L
Artikelnummer:
2005047
N-Rack Set für die Montage von 2x12 Modulen mit einer Länge > 1905 mm. Das Set beinhaltet Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 in 4,55 m und 5,00 m, CrossRail 73 Connector inkl. Bohrschrauben 5,5x25, K2 Clamp EC und MC, Windverband Drahtseil. Pro Set werden 8× N-Rack Ground Kits benötigt:GabionenBetonfundamente Schraubfundamente Rammfundamente

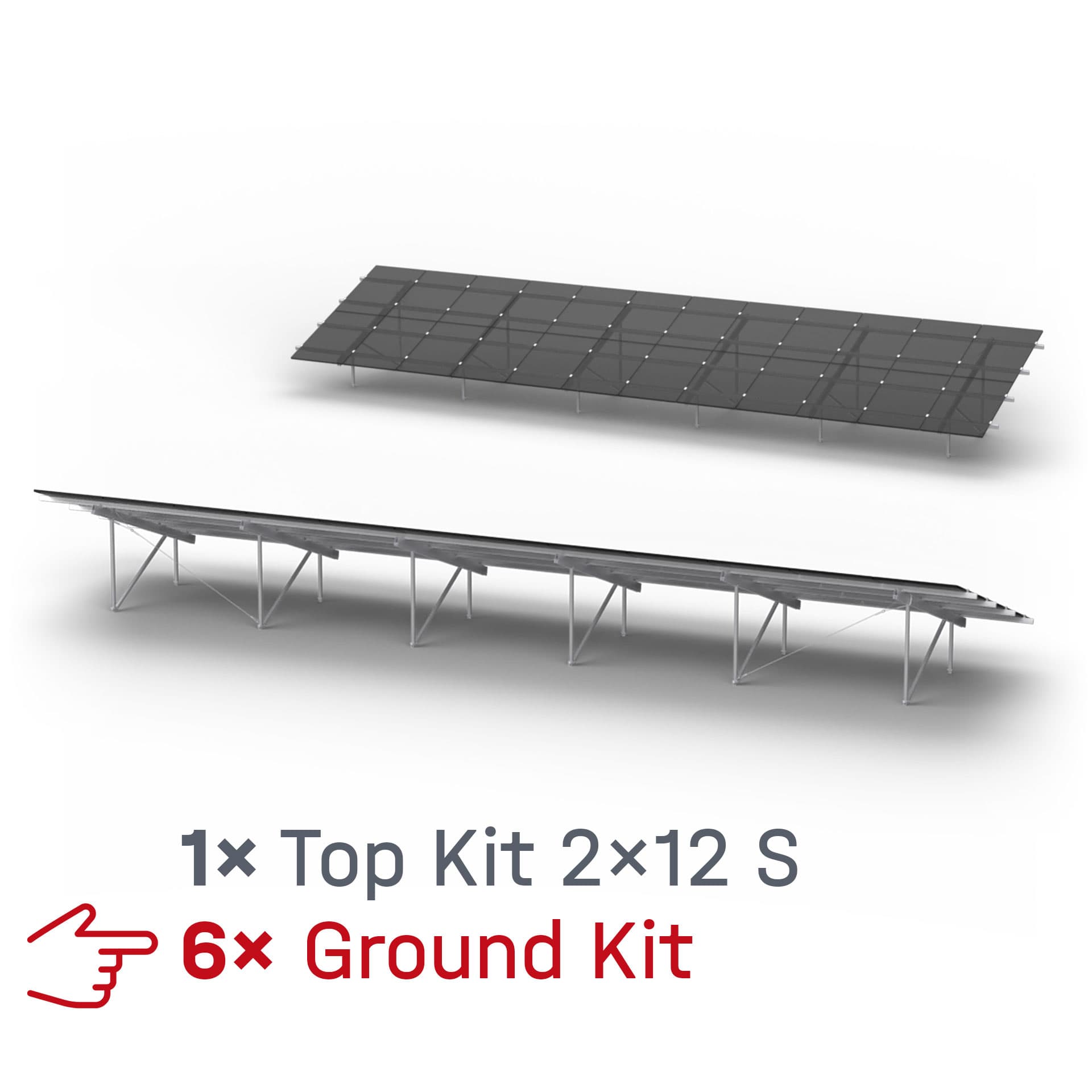

N-Rack Top Kit 2x12 S
Artikelnummer:
2005048
N-Rack Set für die Montage von 2x12 Modulen mit einer Länge <= 1905mm. Das Set beinhaltet Beam 3020, Brace 715, Brace 1370, Brace 1696, CrossRail 73 in 4,55 m und 5,00 m, CrossRail 73 Connector inkl. Bohrschrauben 5,5x25, K2 Clamp EC und MC, Windverband Drahtseil. Pro Set werden 6× N-Rack Ground Kits benötigt:GabionenBetonfundamente Schraubfundamente Rammfundamente
N-Rack Ground Kit Betonfundament
Artikelnummer:
2004926
Set für die Anbindung des N-Rack an Betonfundamente. Das Set beinhaltet:SingleRail Climber 36/50 SetSechskantschraube M10x70Selbstsichernde Sechskantmutter M10N-Rack Concrete Foot FrontN-Rack Concrete Foot BackMulti Monti Plus SS SchraubankerFolgende Mengen Ground Kits benötigt man für N-Rack Top Kit…2×7 S: 4×2×7 L: 5×2×12 S: 6×2×12 L: 8×Siehe auch Beschreibung N-Rack Kits…
N-Rack Ground Kit Schraubfundament
Artikelnummer:
2004927
Set für die Anbindung des N-Rack an Schraubfundamente. Das Set beinhaltet:SingleRail Climber 36/50 SetSechskantschraube M10x70Selbstsichernde Sechskantmutter M10Sechskantschraube M12x35selbstsichernde Sechskant-Flanschmutter M12Unterlegscheibe 13 mmN-Rack GS FootFolgende Mengen Ground Kits benötigt man für N-Rack Top Kit…2×7 S: 4×2×7 L: 5×2×12 S: 6×2×12 L: 8×Siehe auch Beschreibung N-Rack Kits…Optional bieten wir ein passendes Schraubfundament an, es können aber auch alternative Schraubfundamente mit einem Lochkreis-Durchmesser von 15 cm genutzt werden.

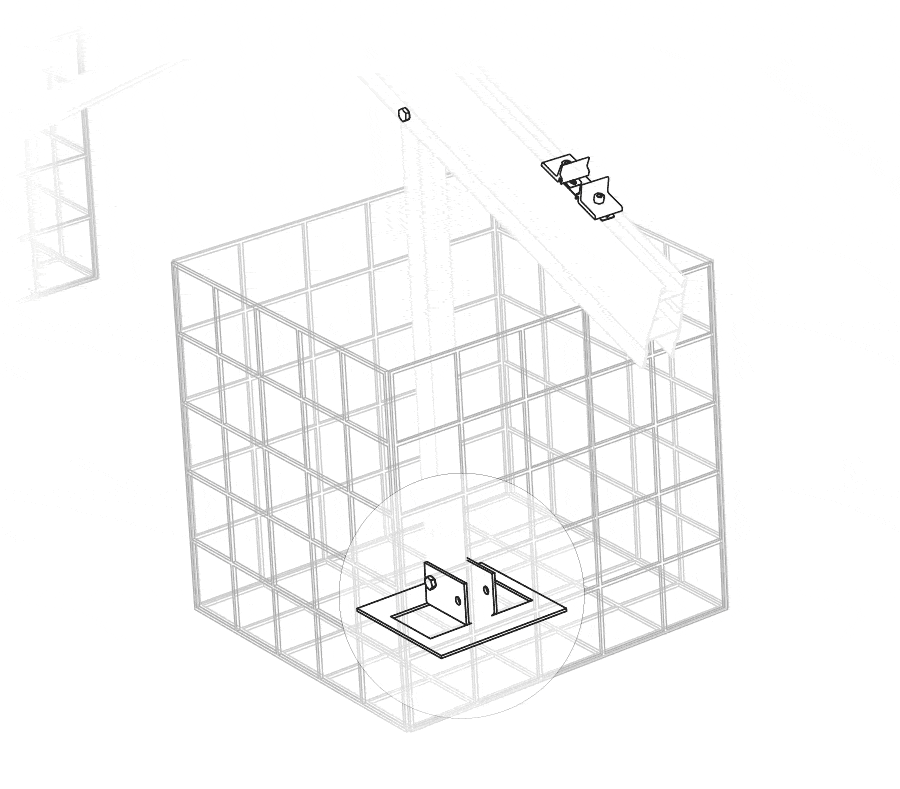

N-Rack Ground Kit Gabionen
Artikelnummer:
2005110
Set für die Anbindung des N-Rack an Gabionen. Das Set beinhaltet:SingleRail Climber 36/50 SetN-Rack Gabion FootSechskantschraube M10x70selbstsichernde Sechskantmutter M10Folgende Mengen Ground Kits benötigt man für N-Rack Top Kit…2×7 S: 4×2×7 L: 5×2×12 S: 6×2×12 L: 8×Siehe auch Beschreibung N-Rack Kits…Optional bieten wir passende Gabionen an, aber es können auch alternative Produkte genutzt werden:50×50×50100×50×100
N-Rack Ground Kit Rammfundament
Artikelnummer:
2005113
Set für die Anbindung des N-Rack an Rammfundamente. Das Set beinhaltet:Cap Profile N-Rack 2,3 mSingleRail Climber 36/50 SetSechskantschraube M10x70selbstsichernde Sechskantmutter M10Folgende Mengen Ground Kits benötigt man für N-Rack Top Kit…2×7 S: 4×2×7 L: 5×2×12 S: 6×2×12 L: 8×Siehe auch Beschreibung N-Rack Kits…
Schraubfundament 1,30 m
Artikelnummer:
2005095
Schraubfundament Länge 1,3 m KSF M 76x3,6x1300 M16 TZN. Der Artikel wird bestellbezogen beschafft.
Gabion 50x50x50 Set
Artikelnummer:
2005184
Gabionengitterkorb 50x50x50cm aus Stahldraht mit Zink-Aluminium-Überzug (ca. 95 % Zink / 5 % Alu). Im Lieferumfang enthalten sind passende Distanzhalter (Ø 5,0 mm) und Spiralen (Ø 4,5 mm) zur sicheren Montage.
Gabion 100x50x100 Set
Artikelnummer:
2005185
Gabionengitterkorb 100x50x100cm aus Stahldraht mit Zink-Aluminium-Überzug (ca. 95 % Zink / 5 % Alu). Im Lieferumfang enthalten sind passende Distanzhalter (Ø 5,0 mm) und Spiralen (Ø 4,5 mm) zur sicheren Montage.
Spannzange
Artikelnummer:
2004456
Spannzange zum Spannen von Windverbandseilen, die sich ideal für das Aufbringen einer geregelten Spannung eignet. Für Seildurchmesser von 3 mm - 6 mm. Für Spannungseinstellung bis max. 400 kg.
Alpha PV-Clip
Artikelnummer:
2005041
Externer Kabel-Clip für Solarkabel zur Kabelführung am Solarmodul. Fixierung am Modulrahmen.
N-Rack 2.20 C Kit
Artikelnummer:
2004657
N-Rack System: Komponenten zur Montage von 2 x 12 PV-Modulen. Für Modullängen ab 1.906 mm. Das N-Rack Kit eignet sich für kleine Freiflächenprojekte und Off-Grid-Anlagen auf Betonfundamenten. Ausgelegt für eine Schneelast bis 1,75 kN/m² und eine Windlast bis 0,67 kN/m² Bitte beachten: Die Betonfundamente müssen bauseits beschafft werden bzw. selbst erstellt werden, diese sind nicht im Lieferumfang enthalten.
N-Rack 2.20 CS Kit
Artikelnummer:
2004656
N-Rack System: Komponenten zur Montage von 2 x 12 PV-Modulen. Modullänge bis 1.905 mm. Das N-Rack Kit eignet sich für kleine Freiflächenprojekte und Off-Grid-Anlagen auf Betonfundamenten. Ausgelegt für eine Schneelast bis 1,75 kN/m² und eine Windlast bis 0,67 kN/m²Bitte beachten: Die Betonfundamente müssen bauseits beschafft werden bzw. selbst erstellt werden, diese sind nicht im Lieferumfang enthalten.
K2 N-Rack System
Unkompliziert ohne Berechnung kleinerer Freilandanlagen realisieren? Geht mit vormontierten Kits unseres Freilandsystems N-Rack. Alle N-Rack Top Kits sind für eine Konfiguration mit 2 Modulen vertikal mit 20° Neigung konzipiert. Bei der Länge kann zwischen 7 und 12 Modulen gewählt werden. Die Kits sind für eine Last von 1,75 kN/m² Schnee bei einer Windlast von 0,67 kN/m² ausgelegt und können so an vielen Orten bequem und unkompliziert verbaut werden. Es gibt verschiedene N-Rack Ground Kits für Beton-, Dreh-, Ramm-, und Gabionenfundamente. Ein vollständiger N-Rack Tisch besteht aus einem Top Kit und mehreren Ground Kits.
Betonfundamente müssen bauseits bestellt werden. Das Rammprofil ist bereits im Ground Kit Pile enthalten. Die Drehfundamente und Gabionen können als separate Artikel über K2 bezogen werden. Drehfundamente, die eigenständig beschafft werden, müssen einen Lochkreis mit dem Durchmesser 15 cm besitzen, damit sie an das N-Rack Kit angebunden werden können.
Für projektspezifische Anlagen (auf Beton-, Dreh- und Rammfundamenten) bitte Anfrage hier einsenden.
Mehr Infos hier.
K2 N-Rack System
K2 N-Rack System
| Ground Kits | N-Rack Top Kits | ||||
|---|---|---|---|---|---|
| 2×7 | 2×12 | ||||
| Modullängen L: 1.906 – 2.384 mm S: 1.722 – 1.905 mm Modulbreiten L/S: ≤ 1.150 mm |
S | L | S | L | |
 |
 |
 |
 |
||
| 1× 2004925 |
1× 2004924 |
1× 2005048 |
1× 2005047 |
||
| Fundamenttyp | Artikel-Nr. | Benötigte Anzahl Ground Kits je Top Kit | |||
| Gabionen | 2005110 | 4× | 5× | 6× | 8× |
| Betonfundamente | 2004926 | ||||
| Drehfundamente | 2004927 | ||||
| Rammfundamente | 2005113 | ||||
Weitere Komponenten:
K2 N-Rack System
Downloads
N-Rack Concrete Kit 2x7 L
N-Rack Concrete Kit 2x7 S
N-Rack Concrete Kit 2x12 L
N-Rack Concrete Kit 2x12 S
N-Rack Ground Screw Kit 2x7 L
N-Rack Ground Screw Kit 2x7 S
N-Rack Ground Screw Kit 2x12 L
N-Rack Ground Screw Kit 2x12 S
N-Rack Pile Kit 2x7 L
N-Rack Pile Kit 2x7 S
N-Rack Pile Kit 2x12 L
N-Rack Pile Kit 2x12 S
N-Rack Gabion Kit 2x7 L
N-Rack Gabion Kit 2x7 S
N-Rack Gabion Kit 2x12 L
N-Rack Gabion Kit 2x12 S
Ausschreibungstext - N-Rack
