K2 MiniRail MK2 System
MiniRail 60 Set
Artikelnummer:
2004596
Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Höhere Schiene für den Verbau von Optimizern und höherer Hinterlüftung. Inklusive Gewindeformenden Schrauben mit Dichtscheibe (Durchmesser 6 mm). Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
MiniRail MK2 Set
Artikelnummer:
2004211
Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Inklusive Gewindeformenden Schrauben mit Dichtscheibe (Durchmesser 6 mm). Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
MiniFive MK2 Stop Set
Artikelnummer:
2003379
Set aus zwei Innensechskantschrauben und zwei MK2, die MiniFive an der MiniRail fixieren. Material: Edelstahl
MiniFive MK2 End
Artikelnummer:
2004213
Zusätzlicher Adapter als Modulstütze für das MiniRail MK2 System zur verbesserten Modulhinterlüftung mit einer Neigung von 5°. Breite: 9 cm. Material: Aluminium EN AW-6063 T66
MiniFive MK2 Front
Artikelnummer:
2004212
Zusätzlicher Adapter als Modulstütze für das MiniRail MK2 System zur verbesserten Modulhinterlüftung mit einer Neigung von 5°. Breite: 9 cm. Material: Aluminium EN AW-6063 T66
K2 Clamp EC 25-40, schwarz eloxiert
Artikelnummer:
2004545
Schwarz eloxierte Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl A2, Thermoplastischer Kunststoff. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Clamp EC 25-40
Artikelnummer:
2004543
Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, Thermoplastischer Kunststoff.
K2 Clamp MC 25-40, schwarz eloxiert
Artikelnummer:
2004540
Schwarz eloxierte Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Thermoplast, Edelstahl A2. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Clamp MC 25-40 mm
Artikelnummer:
2004146
Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System.
XS Modulmittelklemme
Artikelnummer:
2004609
Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Modulmittelklemme, schwarz eloxiert
Artikelnummer:
2004619
Schwarz eloxierte Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Endklemme
Artikelnummer:
2004611
Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Endklemme, schwarz eloxiert
Artikelnummer:
2004621
Schwarz eloxierte Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Solar Cable Manager
Artikelnummer:
2002870
Kabelbinder mit Aufsteckmöglichkeit für die Outdoor-Montage von Solarkabeln. LxB: 200x4,6 mm
PVX Minimount trapezoidal
Artikelnummer:
2003386
Der UV-beständige PVX Minimount bietet ein multifunktionales Kabelmanagementsystem zur Führung von Gitterkanälen auf Trapezblechdächern. Kompatibler Gitterkanal: 2004054. Material: Nylon PA6GF30, Halogenfrei, UV-beständig.
AddOn XS
Artikelnummer:
2004629
Der Montageadapter K2 AddOn XS ermöglicht die Raster- bzw. Einlegemontage ohne zusätzliche Schienen oder Klemmen für Modulrahmenhöhe 30-35 mm. Geeignet für SolidRail, SingleRail, MultiRail, MiniRail, BasicRail Außnahme: SolidRail Alpin, SolidRail Medium, SoldiRail Light. Der Montageadapter ist ausschließlich mit den K2 XS End‑ und Mittelklemmen kompatibel. Andere Klemmenausführungen sind nicht für die Verwendung mit AddOn XS geeignet. Material: Aluminium EN AW 6063 T66
StairPlate Set
Artikelnummer:
2004057
Die K2 StairPlate ist die perfekte Lösung für die Installation von Micro Invertern und Optimizern von beispielsweise Solar Edge, Huawei, BRC Solar und Enphase. Mit der StairPlate können diese Geräte einfach in fast alle K2 Montageschienen eingehakt werden, ohne dass sie direkt auf dem Dach verschraubt werden müssen. Die Geräte werden im Vorhinein mit den passenden Schrauben und Muttern an der K2 StairPlate befestigt. Bitte beachten Sie die Höhe der Module und der zu verwendeten Geräte. Bei Verwendung von AddOn nur bedingt einsetzbar. Material: Edelstahl
RailUp Set
Artikelnummer:
2003191
Zusatz für das K2 Basic- und MultiRail System. Das RailUp Set ermöglicht mit wenig Materialeinsatz eine Erhöhung der Module. So wird eine optimale Modulhinterlüftung auf dem Trapezblechdach erreicht. Zudem wird die Installation von Leistungsoptimierern und Microinverter zugänglicher. Im Set sind Schrauben und Muttern, die für die Montage notwendig sind enthalten. Das RailUp Set wird unter jede Modulklemme montiert und ist kompatibel mit der K2 Universalklemme sowie mit den K2 Standard Modulklemmen. Es ist nicht kompatibel mit dem K2 AddOn. Material: Aluminium, Edelstahl und TPC.
TerraGrif QL
Artikelnummer:
2004231
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Kompatibel mit der Modulklemme K2 Clamp 25-40.
TerraGrif K2SZ
Artikelnummer:
2001881
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Nicht kompatible Systeme:
BasicRail
(Landscape-Montage) Material: Edelstahl 301 TA
TerraGrif PL
Artikelnummer:
2004102
Der TerraGrif PL kann zur Herstellung des Potentialausgleich der K2 MiniFive Komponenten beim K2 MiniRail MK2 System genutzt werden. Ebenso ist ein Einsatz zur Herstellung eines Potentialausgleiches in der InsertionRail 2.0 möglich. Material: Edelstahl (301 TA)
Blitzschutzklemme 8 mm Set
Artikelnummer:
2004922
Blitzschutzklemme zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm. Inklusive MK2 Einlegemutter mit Montageclip und Linsenkopfschraube M8x25.
Endklemme
Artikelnummer:
1005345
Modulendklemme Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-31 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW-6063 T66, Edelstahl A2, PA
Endklemme, schwarz eloxiert
Artikelnummer:
1005347
Schwarz eloxiertes Modulendklemme Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-31 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW-6063 T66, Edelstahl A2, PA Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Modulmittelklemme
Artikelnummer:
1005156
Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-33 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW-6063 T66, Edelstahl A2, PA
K2 Clamp EC 30-40, Hybrid
Artikelnummer:
2003451
Alternativartikel: 2002514Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 30-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Badamid B70, Edelstahl A2
Blitzschutzklemme Multi Alu 8 mm double Set
Artikelnummer:
2002474
Alternativ Artikel: 2004922Zwei Blitzschutzklemmen zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm zur universellen Verwendung als T-, Kreuz-, Parallel- und Stoßklemme. Inklusive Zylinderschraube M8x40, 2x Washer 8,4x20x1,2 mm und Sperrzahnmuttern M8.
Universal Endklemme OneEnd 30-42 mm
Artikelnummer:
2002514
Alternativartikel: 2004543Universal Modulendklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / A2 / POM
Universal Mittelklemme OneMid 30-42 mm, schwarz eloxiert
Artikelnummer:
2003072
Alternativartikel: 2004148Schwarz eloxierte Universal Modulmittelklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Eloxiertes EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Modulmittelklemme, schwarz eloxiert
Artikelnummer:
1005157
Schwarz eloxiertes Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30-33 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW-6063 T66, Edelstahl A2, PA.
Universal Endklemme OneEnd 30-42 mm, schwarz eloxiert
Artikelnummer:
2002589
Alternativ Artikel: 2004545
Schwarz eloxierte Universal Modulendklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / A2 / POM Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Universal Mittelklemme OneMid 30-42 mm
Artikelnummer:
2003071
Alternativartikel: 2004146Universal Modulmittelklemme mit einfacher Klickfunktion zum Fixieren von Solarmodulen mit Rahmenhöhen 30-42 mm. Nicht kompatibel mit dem K2 Dome 6 System sowie K2 FlatRail, SolidRail L/ LS /XL und CrossRail 62/ 90. Material: Aluminium EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM
Blitzschutzklemme Multi Alu 8 mm Set
Artikelnummer:
2002473
Alternativartikel: 2004922Blitzschutzklemme zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm. Inklusive MK2 Einlegemutter mit Montageclip, K2 Washer (8,4x20x1,2 mm) und Zylinderschraube M8x30.
K2 Handmuster MiniFive MK2
Artikelnummer:
2003516
Ausstellungsstück des K2 MiniRail System. Bestehend aus der MiniRail MK2 Schiene, MiniFive MK2 Front & End und jeweils einem Modulklemmen Set.
K2 Handmuster MiniRail MK2
Artikelnummer:
2003515
Ausstellungsstück des K2 MiniRail System. Bestehend aus der MiniRail MK2 Schiene und jeweils einem Modulklemmen Set.
K2 MiniRail MK2 System
MiniRail mit MK2 Schienenkanal - Es wird eine hohe Flexibilität sowie ein ein großes Anwendungsspektrum auf dem Dach geschaffen. Durch den neuen MK2 Schienenkanal wird keine separate, eigene Modulklemme mehr benötigt, die Anbindung der Optimizer und die Aufständerung mit RailUp wird verbessert.
- Innovatives Kurzschienensystem, das statisch optimiert sowie schnell und einfach zu montieren ist
- Universelle Modulklemmung und universelle Modulausrichtung möglich
- Hohe Planungssicherheit, optimiert für Lager und Transport
- 5° Aufständerung mit MiniFive: Deutlich mehr Ertrag durch verbesserte Hinterlüftung und optimierte Einstrahlungswinkel
K2 MiniRail MK2 System
Systemvarianten
Deutlich mehr Ertrag durch …
- verbesserte Hinterlüftung
- optimierte Einstrahlungswinkel
- bessere Modulleistung
K2 MiniRail MK2 System
Technische Daten
| MiniRail MK2 System |
|
|---|---|
| Anwendungsbereich | Schrägdächer mit Trapezblech: 5 - 75° |
| BEFESTIGUNGSART / DACHANBINDUNG | Verschraubung in der Dacheindeckung mit gewindeformenden Dünnblechschrauben |
| VORAUSSETZUNGEN |
|
| MODULORIENTIERUNG | Vertikal oder horizontal |
| MASSE MINIRAIL B × H × L [MM] | 85,4 × 31,4 × 385 |
| AUFSTÄNDERUNG MIT MINIFIVE | ca. 5° |
* Das projektspezifische Mindestmaß für die Hochsickenbreite wird im Base Report ausgegeben.

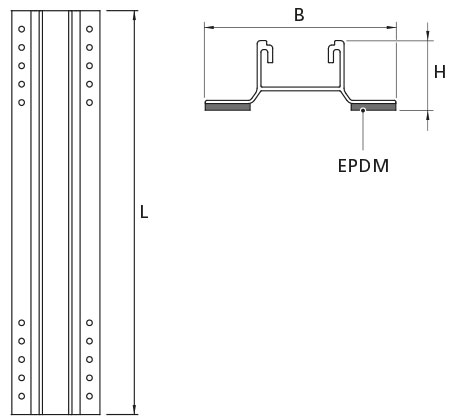

Bemaßungsschema MiniRail
B = Breite / H = Höhe / L = Länge
K2 MiniRail MK2 System
Downloads
Ausschreibungstext - MiniRail MK2
