K2 Dome 6 System
Vormontiertes Basisschienenset für das D-Dome 6.10 System für Modulbreiten von 1061-1170 mm. Inklusive BasicRail 2.48 m, Dome SD, MidPlate und Mat S. Material: Aluminium, EPDM, Edelstahl
Vormontiertes Basisschienenset für das S-Dome 6.10 System für Modulbreiten von 1061-1170 mm. Inklusive
BasicRail
1,50 m, Dome SD, EndPlate und Mat S. Material: Aluminium, EPDM, Edelstahl
Schnellmontageschiene mit statischem Nachweis in K2 Base. Für die Montage mit BasicClip auf einem Trapezblechdach oder als Basisschiene für das K2 Dome System. Länge 5,95 m. Material: Aluminium EN AW-6063 T66
Vormontiertes Basisschienenset für das S-Dome 6.15 System für Modulbreiten von 1061-1170 mm. Inklusive
BasicRail
, Dome SD, EndPlate und Mat S. Material: Aluminium, EPDM, Edelstahl
Mat S Auflagepad mit einer schubweichen Funktion zur Entkopplung der Systemkräfte und zum Schutz der Dachhaut. Passend für die K2
BasicRail. Material: EPDM
Schienenverbinder Set als Verbindungselement zwischen zwei K2 Dome 6 Base Sets. Inklusiv Zubehör und Potenzialausgleich. Material: Aluminium, Edelstahl
Schienenverbinder Set als Verbindungselement zwischen zwei K2 BasicRail 22 oder FlatRail. Inklusiv Schrauben. Material: Aluminium EN AW-6063 T66, Edelstahl A2
Vorderes Modultragelement für das Dome 6.10 System. Material: Aluminium
Vorderes Modultragelement für das Dome 6.15 System. Material: Aluminium
Bauteil für die Modul-Aufständerung des Dome 6.10 Systems. Der Peak kann entweder in die vormontierte Base-Plate eingeklickt werden oder direkt auf der
BasicRail
mittels Zylinderschraube und MK2 befestigt werden. Material: Aluminium EN AW-6063 T66
Bauteil für die Modul-Aufständerung des Dome 6.15 Systems. Material: Aluminium EN AW-6063 T66
Universalendklemmen Set zur Befestigung von Solarmodulen auf dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, EN AW 6082 T6, Edelstahl (1.4301)
Montagezubehör für die Modulklemme DomeClamp zur Herstellung des Potentialausgleich von dem K2 Dome 6 Montagesystem oder zur Erdung der Modulrahmen.
Schwarz eloxiertes Universalmittelklemmen Set zur Befestigung von Solarmodulen auf dem K2 Dome 6 System inkl. TerraGrif K2MI Duo. Material: Eloxiertes Aluminium EN AW 6063 T66; EN AW 6082 T6, Edelstahl (1.4301)
Universalmittelklemmen Set zur Befestigung von Solarmodulen auf dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, EN AW 6082 T6, Edelstahl (1.4301)
Schwarz eloxiertes Universalmittelklemmen Set zur Befestigung von Solarmodulen auf dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW 6063 T66, EN AW 6082 T6, Edelstahl (1.4301) Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Schwarz eloxiertes Universalendklemmen Set zur Befestigung von Solarmodulen auf dem K2 Dome 6 System. Material: Eloxiertes Aluminium EN AW 6063 T66, EN AW 6082 T6, Edelstahl (1.4301) Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Windbreaker (Windleitblech) zur Windableitung auf den Rückseiten des K2 S-Dome 6.15 Systems. Passend für Modullängen 1799 mm - 2150 mm. Material: Stahl mit Magnelis ZM310 Beschichtung
K2 Windbreaker zur Windableitung auf den Rückseiten des K2 S-Dome 6.15 Classic LS Systems. Passend für Modulabmessungen von 1562 - 2390 mm. Material: Magnelis 1.0242 (S250GD+ZM310)
K2 Windbreaker zur Windableitung auf den Rückseiten des K2 S-Dome 6.10 Classic LS Systems. Passend für Modulabmessungen von 1562 - 2390 mm. Material: Magnelis 1.0242 (S250GD+ZM310)
K2 Windbreaker (Windleitblech) zur Windableitung auf den Rückseiten des K2 S-Dome 6.10 Systems. Passend für Modulabmessungen von 2045 mm - 2398 mm. Material: Stahl mit Magnelis ZM310 Beschichtung
Zur schnellen und universellen Aufnahme von unterschiedlichen Ballastierungen für das K2 Dome Zero System und K2 Dome 6 Classic LS System. Der Porter kann bei dem Dome Zero System für Modulbreiten bis 1320 mm und bei dem Dome 6 Classic LS System für Modullängen von 1562 bis 2390 mm eingesetzt werden. Gesamtlänge Porter: 1365 mm; maximal zulässiger Ballast: 178 kg. Material: Aluminium EN AW 6063 T66
Zur schnellen und universellen Aufnahme von unterschiedlichen Ballastierungen für K2 Dome 6 Systeme. Passend für Modullängen von 2048– 2405 mm. Gesamtlänge Porter: 2450 mm; Maximal zulässiger Ballast: 148 kg. Material: Aluminium EN AW 6063 T66
Zur Ballastaufnahme für das K2 Dome 6 Classic Flachdachsystem. Jeweils zwei SpeedPorter mit einem Abstand, je nach Steingröße, auf die K2 BasicRail stecken und Ballast (bis ca. 40 kg) darauf legen. Material: Aluminium
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene* eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Aluminium, PA * ausgenommen MiniRail, MicroRail, Dome V & Dome 6 Peak
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Edelstahl 1.4301, PA
Zylinderkopfschraube M8x20 mit Innensechskant und Sperrverzahnung DIN 912 / ISO 4762. Antrieb: SW:6. Material: Edelstahl A2
Gewindeformende Sechskantblechschraube 4,8x20 für die S-Dome 6 Windbreaker Montage.
Kabelbinder mit Aufsteckmöglichkeit für die Outdoor-Montage von Solarkabeln. LxB: 200x4,6 mm
Der UV-beständige PVX Multimount bietet ein multifunktionales Kabelmanagementsystem zur Führung von Gitterkanälen und/oder Rohren auf Flachdächern und besteht zu 80% aus recyceltem Kunststoff. Gitterkanäle und/oder Rohre sind im Lieferumfang nicht enthalten. Material: PE und ASA
Performa Gitterrinne für die Kabelführung auf dem Flachdach. Kompatibel mit dem PVX Multimount (2003137). Abmessung (LxBxH): 3000 x 100 x 75 mm. Drahtdurchmesser: 3,9 mm. Material: Stahl (Zink+)
Performa Gitterrinnen Verbinder für Artikel 2004054. Je Gitterrinne werden zwei Connector benötigt. Abmessung (LxBxH): 86 x 30 x 10 mm Material: Federstahl (Zink)
Fixierungszubehör um das K2 Dome 6 System bei Dächer ≥ 3° an einem Montagefuß zu befestigen. Je nach Montagefuß ist ein Climber M10 oder M12 und ein Adapterblech separat notwendig. Passend für Modullängen 1617 - 2392 mm. Material: Aluminium, Edelstahl, PA
Fixierungszubehör um das K2 Dome 6 System bei Dächer ≥ 3° an einem Montagefuß zu befestigen. Je nach Montagefuß ist ein Climber M10 oder M12 und ein Adapterblech separat notwendig. Passend für Modullängen 828 - 1325 mm. Material: Aluminium, Edelstahl, PA
Adapterblech für M10 Stockschrauben in Kombination mit dem Climber M10 oder als Zubehörteil für den Artikel Dome FixPro. Abmessungen: 50x90. Material: Aluminium
K2 Climber mit Langloch zur Befestigung der K2 Montageschiene SingleRail oder CrossRail an der Stockschraube M12 oder als Verbindungselement zwischen dem Flachdach-Montagefuß und dem Dome FixPro. Material: Aluminium EN AW-6063 T66
Abstandslehre für das K2 Dome System. Länge: 2,50 m. Material: Aluminium, Akromid
Prüfgewicht zur Ermittlung des Reibbeiwert/Reibungskoeffizienten auf dem Dach.
PE Bodenplatte als Basis für Gestellmontage auf Flachdächern mit Kiesschüttung. Maße: 600x800 mm. Material: Polyethylen
Die K2 StairPlate ist die perfekte Lösung für die Installation von Micro Invertern und Optimizern von Solar Edge, Huawei und Enphase. Mit der StairPlate können diese Geräte einfach in fast alle K2 Montageschienen eingehakt werden, ohne dass sie direkt auf dem Dach verschraubt werden müssen. Die Geräte werden im Vorhinein mit den passenden Schrauben und Muttern an der K2 StairPlate befestigt. Bitte beachten Sie die Höhe der Module und der zu verwendeten Geräte. Bei Verwendung von AddOn nur bedingt einsetzbar. Material: Edelstahl
Zwei Blitzschutzklemmen zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm zur universellen Verwendung als T-, Kreuz-, Parallel- und Stoßklemme. Inklusive Zylinderschraube M8x40, 2x Washer 8,4x20x1,2 mm und Sperrzahnmuttern M8.
Blitzschutzklemme zum Festklemmen von Blitzschutzkabel mit einem Durchmesser von 8 mm. Inklusive MK2 Einlegemutter mit Montageclip, K2 Washer (8,4x20x1,2 mm) und Zylinderschraube M8x30.
Als Kreuzverbinder der K2 SingleRail 36 & 50 sowie der K2 CrossRail 36 & 48 verwendbar. Inklusiv Schraube und Mutter. Material: Aluminium EN AW-6063 T66, Edelstahl A2
Montageschiene mit seitlicher Anbindung und statischem Nachweis in K2 Base. Variabel einsetzbar für verschiedene Dachanbindungen. Länge: 4,80 m. Material: Aluminium EN AW-6063 T66
Alternativ Artikel: 2004413Montageschiene mit seitlicher Anbindung und statischem Nachweis in K2 Base. Variabel einsetzbar für verschiedene Dachanbindungen. Länge: 4,40 m Material: Aluminium EN AW-6063 T66
Alternativ Artikel: 2004278Schnellmontageschiene mit statischem Nachweis in K2 Base. Für die Montage mit BasicClip auf einem Trapezblechdach oder als Basisschiene für das K2 Dome System. Länge 4,40 m. Material: Aluminium EN AW-6063 T66
Alternativ Artikel: 2004413Montageschiene mit seitlicher Anbindung und statischem Nachweis in K2 Base. Variabel einsetzbar für verschiedene Dachanbindungen. Länge: 5,95 m Material: Aluminium EN AW-6063 T66
K2 Dome 6 System
Lösungen für alle Dacheindeckungen. Deutlich ballastoptimiertes System basierend auf neusten Windkanalstandards.
- Flachdach-Allrounder - Lösungen für alle Dacheindeckungen
- Deutliche ballastoptimiertes System basierend auf neuesten Windkanalstandards
- Sichere Verankerung mit Festanbindung bei Dächern < 10° und geringen Lastreserven
- Komponentenoptimiertes System
K2 Dome 6 System
Systemvarianten
- 4 Montageschritte für eine superschnelle Montage
- Zeitsparende Ausrichtung der Schienen mit der Abstandlehre Dome Speed Spacer

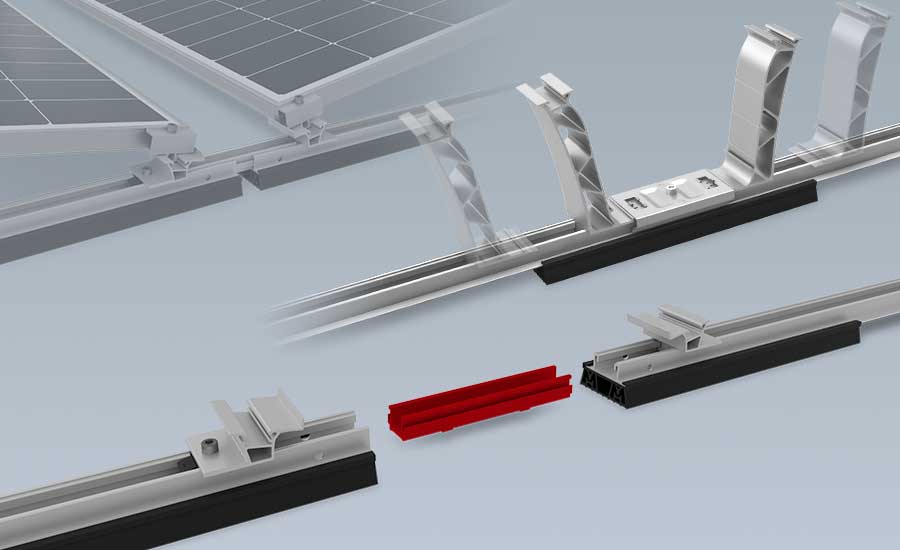

- Einrastsystem für Peaks und werkzeugfreie Schienenverbinder
- Flexible Reihenabstände
- Für Folien-, Bitumen-, Kies- und Gründächer geeignet
- Für zusätzliche Aufständerung auf Trapezblech geeignet
- Für die Befestigung an der langen Modulseite
- Für Modulgrößen bis 2390 × 1170 mm
- Basiert auf Dome 6 Classic
K2 Dome 6 System
Technische Daten
| D-Dome 6.10 |
S-Dome 6.10 | |
|---|---|---|
| Anwendungsbereich | Flachdächer < 10° mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern | Flachdächer < 10° mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern |
| Befestigungsart/Dachanbindung |
|
|
| Voraussetzungen |
|
|
| Thermische Trennung Basisschiene |
|
|
| Thermische Trennung Modulreihe |
|
|
| Mindestabstand zum Dachrand | 600mm | 600mm |
| Neigungswinkel | 10° | 10° |
| Material |
|
|
Seitenansichten
K2 Dome 6 System
Downloads
K2 Dome 6 System
Videos
Webinar (DE 14.04.2020)
Erdung, Potentialausgleich und Blitzschutz für Photovoltaik-Anlagen einfach erklärt
K2 Dome 6 System
K2 Base: Einfache, schnelle und sichere Planung
Schnelle und einfache Planung in fünf Schritten von K2 Montagesystemen für Schräg- und Flachdächer. Unser kostenloses Planungstool K2 Base verfügt über ein Dashboard zur effizienten Projektsteuerung. Google Maps-Integration und grafische Zeichenwerkzeuge unterstützen Sie bei der Planung und erleichtern diese.
