K2 GreenRoof 2.0 System
SingleRail 36
Artikelnummer:
2004260
Montageschiene mit seitlicher Anbindung und statischem Nachweis in K2 Base. Variabel einsetzbar für verschiedene Dachanbindungen. Länge: 5,95 m. Material: Aluminium EN AW-6063 T66
BasicRail 22
Artikelnummer:
2004279
Schnellmontageschiene mit statischem Nachweis in K2 Base. Für die Montage mit BasicClip auf einem Trapezblechdach oder als Basisschiene für das K2 Dome System. Länge 5,95 m. Material: Aluminium EN AW-6063 T66
GreenRoof 2.0 Support 576
Artikelnummer:
2005170
Vormontierter Support als hintere Stütze für das GreenRoof 2.0 mit 10° Neigungswinkel, für alle Montagevarianten. Inklusive Climber-Anbindung für die K2 SingleRails. Untere Anbindung mit je 2x MK2 und Zylinderkopfschraube M8x20 an die K2 BasicRail (nicht inkludiert).
GreenRoof 2.0 Support 674
Artikelnummer:
2005171
Vormontierter Support als hintere Stütze für das GreenRoof 2.0 mit 15° Neigungswinkel, für alle Montagevarianten. Inklusive Climber-Anbindung für die K2 SingleRails. Untere Anbindung mit je 2x MK2 und Zylinderkopfschraube M8x20 an die K2 BasicRail (nicht inkludiert).
GreenRoof 2.0 Support 376
Artikelnummer:
2005169
Vormontierter Support als vordere Stütze für das GreenRoof 2.0 System in den Neigungswinkeln 10° und 15° sowie allen Montagevarianten. Inklusive Climber-Anbindung für die K2 SingleRails. Untere Anbindung mit je 2x MK2 und Zylinderkopfschraube M8x20 an die K2 BasicRail (nicht inkludiert).
SingleRail 50; 4.80 m
Artikelnummer:
2004414
Montageschiene mit seitlicher Anbindung und statischem Nachweis in K2 Base. Variabel einsetzbar für verschiedene Dachanbindungen. Länge: 4,80 m. Material: Aluminium EN AW-6063 T66
Schienenverbinder Set SingleRail 36/50
Artikelnummer:
2001976
Schienenverbinder Set als Verbindungselement zwischen zwei K2 SingleRail 36 oder zwei K2 SingleRail 50. Inklusiv Schrauben. Material: Aluminium EN AW-6063 T66, Edelstahl A2

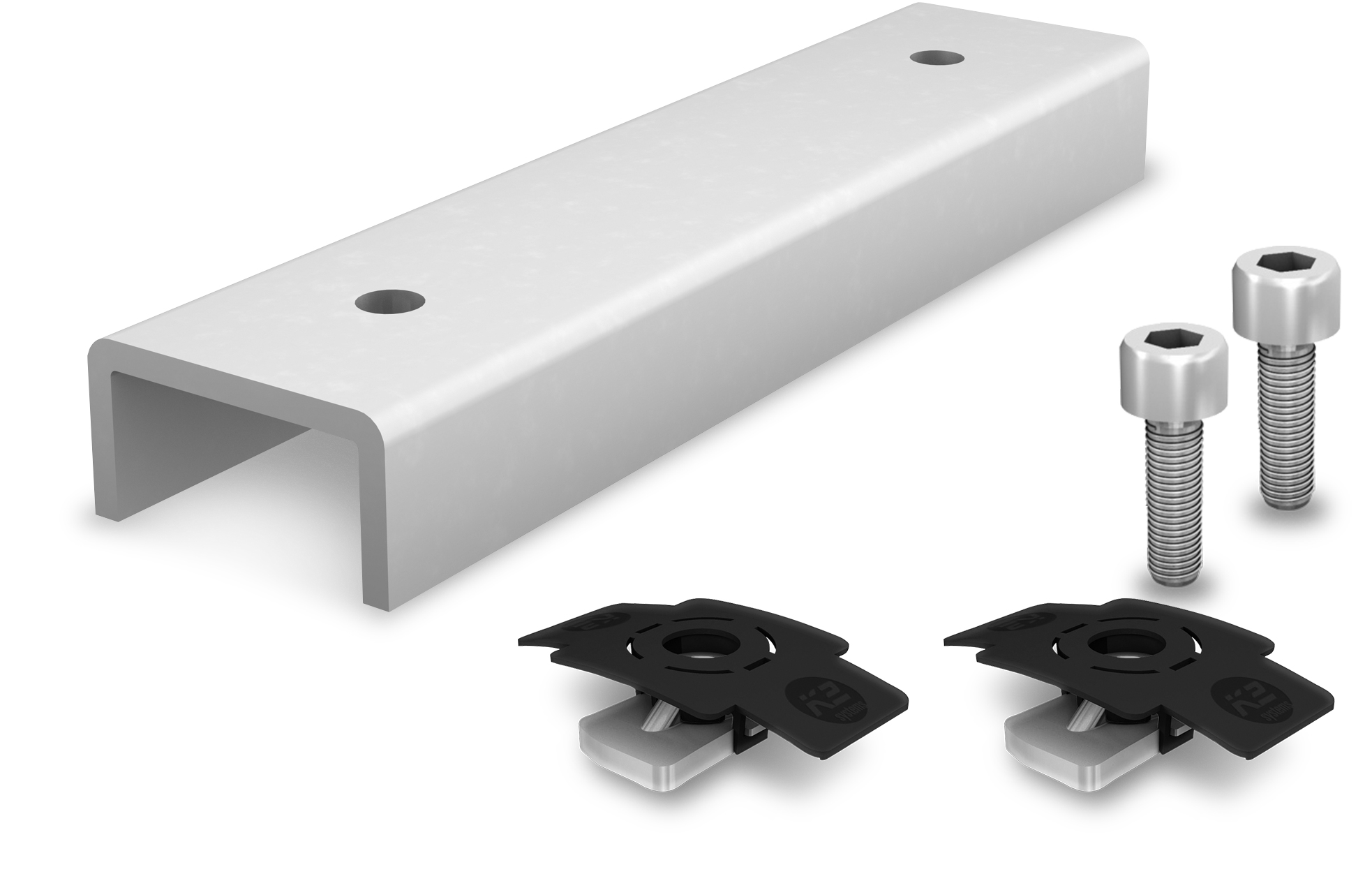

Dome FlatConnector Set
Artikelnummer:
1006039
Schienenverbinder Set als Verbindungselement zwischen zwei K2 BasicRail 22. Inklusiv Schrauben. Material: Aluminium EN AW 5754 H111, Edelstahl A2
K2 Clamp EC 25-40, schwarz eloxiert
Artikelnummer:
2004545
Schwarz eloxierte Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl A2, Thermoplastischer Kunststoff. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
K2 Clamp EC 25-40
Artikelnummer:
2004543
Universal Modulendklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, Thermoplastischer Kunststoff.
K2 Clamp MC 25-40 mm
Artikelnummer:
2004146
Universal Modulmittelklemme zum Fixieren von Solarmodulen mit Rahmenhöhen 25-40 mm. Nicht kompatibel mit dem K2 Dome 6 System.
XS Modulmittelklemme
Artikelnummer:
2004609
Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Modulmittelklemme, schwarz eloxiert
Artikelnummer:
2004619
Schwarz eloxierte Modulmittelklemmen XS Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30 mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
XS Endklemme
Artikelnummer:
2004611
Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA
XS Endklemme, schwarz eloxiert
Artikelnummer:
2004621
Schwarz eloxierte Modulendklemmen Set zum Fixieren von Solarmodulen mit Rahmenhöhen 30mm. Nicht kompatibel mit dem K2 Dome 6 System. Material: Aluminium EN AW 6063 T66, Edelstahl, TPE/PA. Eloxal kann aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen.
Einlegemutter MK2 Edelstahl
Artikelnummer:
1001643
Die Einlegemutter MK2 kann an jeder beliebigen Stelle der K2 Schiene eingesetzt werden, dabei arretiert sie sich selbst. Durch leichten Anpressdruck kann sie anschließend problemlos in der Schiene bewegt werden. Material: Edelstahl 1.4301, TPC.
Zylinderkopfschraube mit Unterkopfverzahnung M8x20
Artikelnummer:
2001729
Zylinderkopfschraube M8x20 mit Innensechskant und Sperrverzahnung DIN 912 / ISO 4762. Antrieb: SW:6. Material: Edelstahl A2
Schraubanker Multi Monti Beton 7.5x40/5
Artikelnummer:
2002570
Beton Schraubanker MULTI-MONTI-plus MS 7,5x40 mit flachem Rundkopf wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Material: Kohlenstoffstahl verzinkt blau, A2K
PE Bodenplatte
Artikelnummer:
1001572
PE Bodenplatte als Basis für Gestellmontage auf Flachdächern mit Kiesschüttung. Maße: 600x800 mm. Material: Polyethylen. Farbe des Produktes kann vom Bild abweichen.
Selbstbohrende Sechskantblechschraube mit Dichtscheibe 6x25
Artikelnummer:
1000212
Selbstbohrende Sechskantblechschraube mit Dichtscheibe (Ø16 mm) 6,0x25 mm. Zugelassen für Stahlblech ab 0,5 mm und für Aluminium ab 0,8 mm. Mit ETA Zertifizierung. Material: Edelstahl A2, EPDM
SingleRail 50 EndCap
Artikelnummer:
2004911
K2 EndCap zum Abschluss der K2 SingleRail 50. Material: PA Typ 6
EndCap für SingleRail 36
Artikelnummer:
1004767
K2 EndCap zum Abschluss der K2 SingleRail 36, SingleRail 36 light und CrossRail 36. Material: glasfaserverstärktes PA oder PA Typ 6
AddOn XS
Artikelnummer:
2004629
Der Montageadapter K2 AddOn XS ermöglicht die Raster- bzw. Einlegemontage ohne zusätzliche Schienen oder Klemmen für Modulrahmenhöhe 30-35 mm. Geeignet für SolidRail, SingleRail, MultiRail, MiniRail, BasicRail Außnahme: SolidRail Alpin, SolidRail Medium, SoldiRail Light. Der Montageadapter ist ausschließlich mit den K2 XS End‑ und Mittelklemmen kompatibel. Andere Klemmenausführungen sind nicht für die Verwendung mit AddOn XS geeignet. Material: Aluminium EN AW 6063 T66
TerraGrif QL
Artikelnummer:
2004231
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Kompatibel mit der Modulklemme K2 Clamp 25-40.
TerraGrif K2SZ
Artikelnummer:
2001881
Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Nicht kompatible Systeme:
BasicRail
(Landscape-Montage) Material: Edelstahl 301 TA
Perforiertes Metallband 20x0,8
Artikelnummer:
2002735
Lochband als Windverband. Eine Rolle Lochband ist 10 Meter lang. Material: Edelstahl A2 (1.4301)
K2 GreenRoof 2.0 System
Systemoptimiert, montagefreundlich, flexibel: Das K2 GreenRoof 2.0 für die PV-Montage auf Gründächern.
- Systemoptimiert: reduzierte Komponentenanzahl, schnellere Montage
- Flexible Modulanordnung und -ausrichtung: Portrait/ Landscape, A-/V-/S-Form
- Modulneigungswinkel 10°/ 15°
- Reihenabstände frei wählbar
- Für alle gängigen Module
- LS-Klemmung für maximale Sicherheit
K2 GreenRoof 2.0 System
K2 GreenRoof 2.0 System
Technische Daten
| GreenRoof 2.0 System | |
|---|---|
| Anwendungsbereich | Flachdächer mit Begrünung oder Kies |
| Konfigurationen | Module in Portrait oder Landscape in 10° oder 15° aufgeständert |
| Modulmaße (lxbxh) |
|
| Werkstoffe |
|
| Oberfläche | Pressblank |
K2 GreenRoof 2.0 System
Downloads
K2 GreenRoof 2.0 System
Videos
K2 GreenRoof 2.0 System
K2 Base: Einfache, schnelle und sichere Planung
Schnelle und einfache Planung in fünf Schritten von K2 Montagesystemen für Schräg- und Flachdächer. Unser kostenloses Planungstool K2 Base verfügt über ein Dashboard zur effizienten Projektsteuerung. Google Maps-Integration und grafische Zeichenwerkzeuge unterstützen Sie bei der Planung und erleichtern diese.
