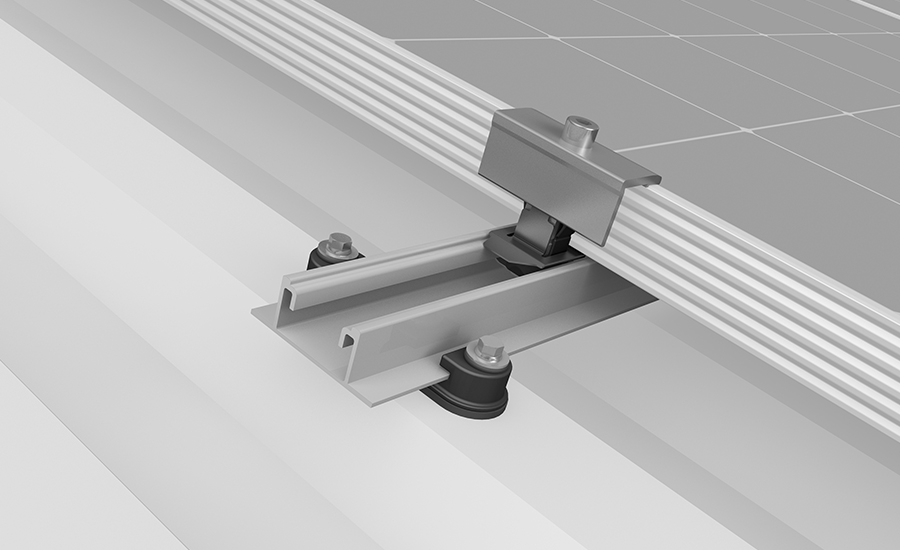

K2 BasicRail System

In nur vier Installationsschritten montiert. Schwimmend gelagert und mit kontrollierter thermischer Längenausdehnung.

Das BasicRail Montagesystem für Photovoltaikanlagen ist speziell für Trapezblechdächer entwickelt worden. In Deutschland verfügt das System über eine AbZ.

Das bewährte Langschienensystem für Trapezblechanwendungen sowie schwimmend gelagert mit kontrollierter thermischer Längenausdehnung
Unser meistverkauftes System – über 2 GW weltweit verbaut
Allrounder mit nur 4 Installationsschritten – auch für hohe Lasten geeignet

K2 BasicRail System : Description

08/10/2026

Technische Daten

	BasicRail System
Anwendungsbereich	Trapezblechdach, Sandwichpaneele und Ziegelimitatblech
Befestigungsart / Dachanbindung	Einlegemontage in BasicClips und Verschraubung in der Dacheindeckung
Voraussetzungen	Blechstärken: ≥ 0,4 mm Stahl und ≥ 0,5 mm Aluminium Sandwich-Paneele: Freigabe des Herstellers erforderlich Hochsickenbreite: Mindestens 20 mm Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
Material	BasicRail: Aluminium (EN AW-6063 T66; 0,64 kg/m) BasicClip: Glasfaserverstärktes Polyamid mit EPDM
Maße BasicRail	(B×H) 63 mm × 22,5 mm
Maße BasicClip	Siehe Zeichnung
Kreuzverbund mit	SingleRail

K2 BasicRail System : Description

08/10/2026

Systemvarianten

RailUp für BasicRail:

BasicRail Systeme können jetzt mit einer Aufständerung geplant werden. Dies verbessert die Hinterlüftung der Module und hilft bei Installation von Mikro-Wechselrichtern und Leistungsoptimieren.

Wir empfehlen den Einsatz dieser Komponente in sehr warmen Regionen oder zur Optimierung der Modulleistung.

RailUp wird als Set geliefert und benötigt kein zusätzliches Material für die Installation.

Montage auf Sandwichpaneele:

Mit abZ auf Sandwichpaneelen installieren.

Die Direktanbindung der BasicRail mit BasicClips und gewindefurchenden Schrauben auf Sandwichelementen hat bei einigen Sandwichpaneelhersteller vom DIbT eine allgemeine bauaufsichtliche Zulassung (abZ). Diese Montageart mit einer bauaufsichtlichen Zulassung ist einzigartig in Deutschland. Es entsteht ein geringer Zeitbedarf, welcher aus der hohen Montagegeschwindigkeit des BasicRail-Systems und in der direkten Befestigung des Systems in den Sandwichpaneelen resultiert.

Download

Montage auf Ziegelimitatblech:

Der FlexAdapter lässt sich als Zusatzkomponente in die K2 BasicRail einschieben, um verschiedene Überdeckungswinkel von Ziegelimitatblechen sowie Wölbungswinkel von Tonnendächern auszugleichen. Die Anbindung erfolgt über den BasicClip und CSM Adapter, ein EPDM-Pad zur Unterlage und Abdichtung.
